Das Compass-Terminal wird mit der Taste
und die Software-Version, anschließend die Geschwindigkeitsanzeige.
Das Compass-Terminal wird mit der Taste
Bei der Inbetriebnahme ist vorab die korrekte Grundeinstellung (Maschinentyp, Sprache,...) zu überprüfen und
anzupassen.

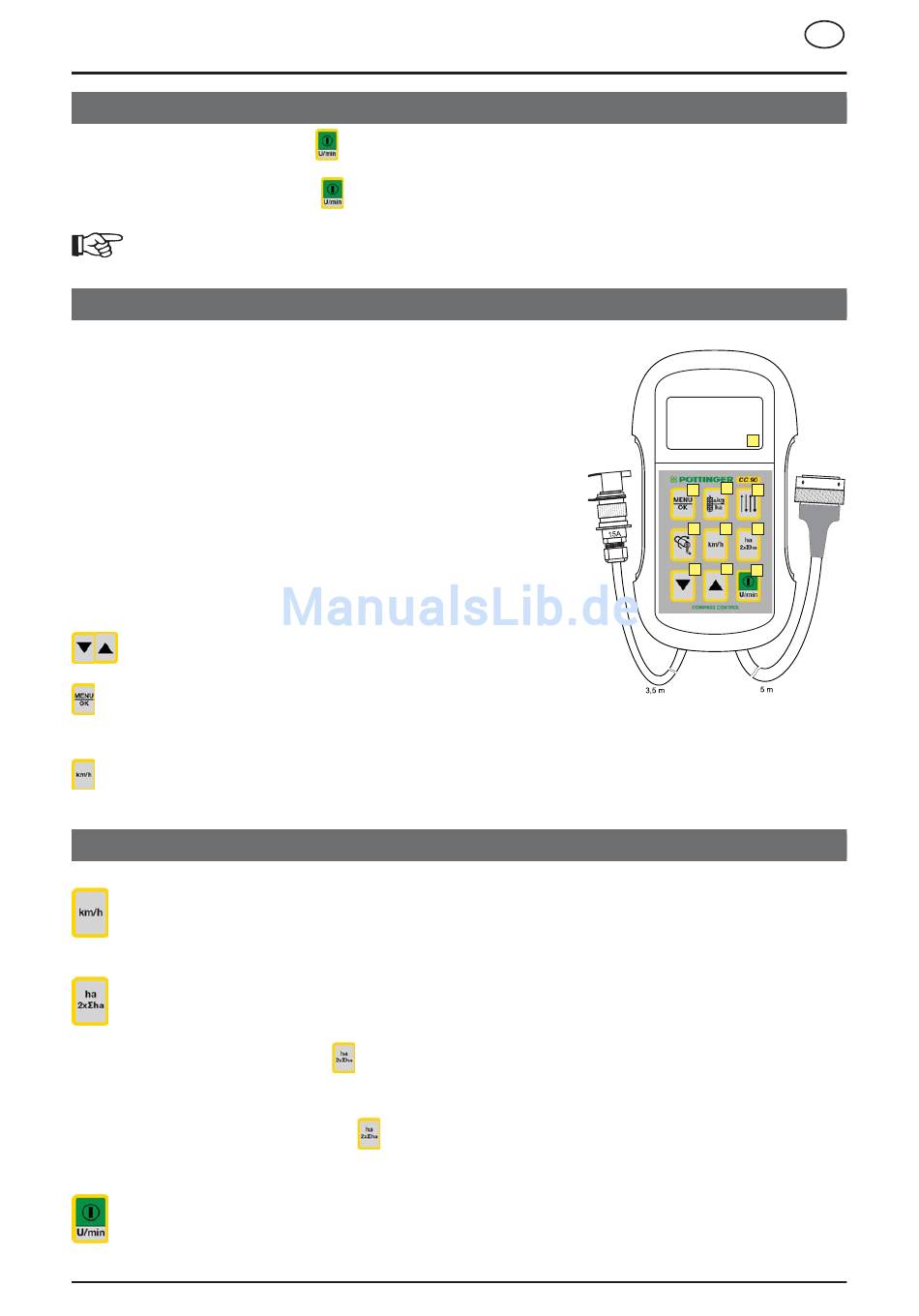

Die Bedienoberfläche des Compass-Terminals
(0) Anzeige/Display
(1) Menü
(2) Ausbringmenge
(3) Fahrgasse
(4) Kalibrieren
(5) Fahrgeschwindigkeit
(6) Hektarzähler
(7) Pfeil nach unten
(8) Pfeil nach oben
(9) I/O
Bedienungshinweise
zum Navigieren und Ändern der Einstellwerte
zum Speichern, Taste 2 Sekunden drücken bzw. bis zum Signalton
zum Weiterschalten der Menüebenen ohne zu speichern, Taste kurz drücken
zum Verlassen eines Untermenüs ohne zu Speichern
Anzeige Fahrgeschwindigkeit (4)
1x drücken = Anzeige Fahrgeschwindigkeit (in km/h)
Anzeige Hektarzähler (5)
1x drücken = Anzeige Teilflächenhektarzähler
Teilflächenhektarzähler löschen =
2x drücken = Anzeige Gesamtflächenhektarzähler (wird mit dem Zeichen "∑" signalisiert)
Gesamtflächenhektarzähler löschen =
Anzeige Umdrehungen (8)
1x drücken = Anzeige Säwellenumdrehung (in U/min)
1300_D-Compass-Terminal_8611

Inbetriebnahme

eingeschaltet. In der Anzeige erscheint für ca. 3 Sekunden der ein ge stell te Maschinentyp
(3 Sekunden drücken) ausgeschaltet.
COMPASS-Terminal Bedienoberfläche

Anzeigen und Funktionen

3 Sekunden drücken bzw. bis zum Signalton
3 Sekunden drücken bzw. bis zum Signalton
- 17 -
COMPASS TERMINAL
1
4
7
D
0
2
3
5 6
8
9
