Taste (7) Kalibrieren:
a
b
c
d
e
f
g
h
*
2 Sek
*
i
1300_D-Compass-Terminal_8611

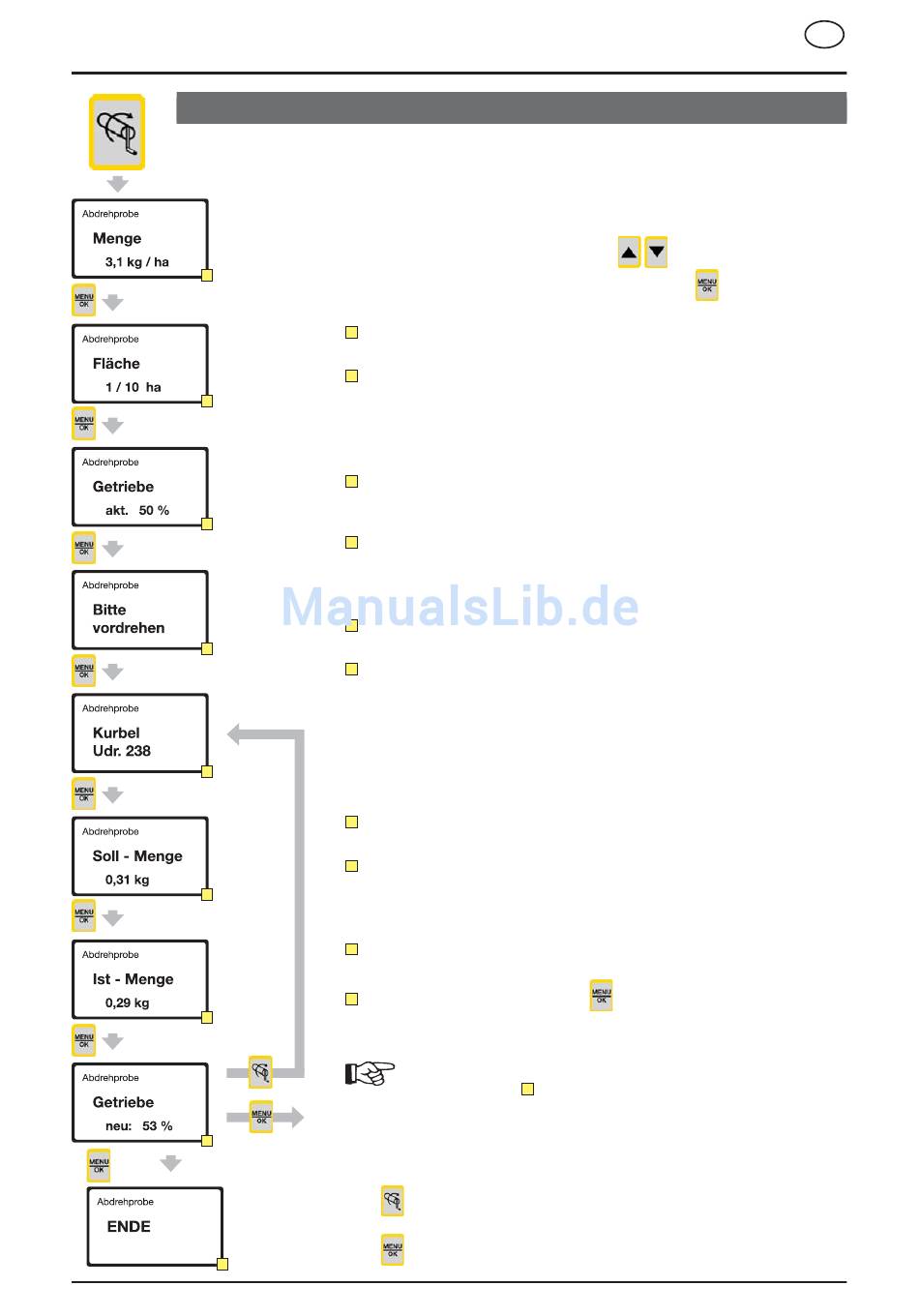

Kalibrieren

Ablaufsteuerung zur Findung der richtigen Getriebeeinstellung für eine exakte Aus-
bringung der Saatmenge pro Hektar
Kalibrier - Ablauf
Voraussetzung: Die Abdrehmulde ist eingehängt.
Änderung der Anzeigewerte mit den Tasten
Speichern und weiter zum nächsten Menü mit der Taste
Eingabe der gewünschten Saatmenge pro Hektar
a
Eingabe der abzudrehenden Fläche
b
Mögliche Einstellwerte sind: 1/10 ha, 1/20 ha, 1/40 ha und 1/100 ha
Diese Einstellung beeinflußt die Anzahl der notwendigen Kurbel-Umdrehungen und somit
die Genauigkeit der Kalibrierung.
Eingabe der aktuellen Getriebeeinstellung
c
Die aktuelle Getriebeeinstellung ist am Getriebehebel der Sämaschine abzulesen und
am Terminal einzugeben.
* Eingabe der Start-Getriebeeinstellung (nur bei "elektr. Saatmengenverstellung")
c
Das Kurbel-Symbol am Display weist auf das notwendige manuelle Kurbeldrehen für die
Einstellung der neuen Getriebestellung hin!
Mit der Handkurbel drehen, bis die Särädern vollständig mit Saatgut gefüllt sind.
d
Die angezeigten Umdrehungen mit der Handkurbel abdrehen.
e
Das Compass-Terminal zählt nun die Handkurbelumdrehungen vom angezeigten Wert
rückwärts. Dadurch wird immer angezeigt, wieviel Kurbelumdrehungen noch durch zu füh ren
sind. Die letzten 5 Kurbelumdrehungen werden zu sätz lich akustisch signalisiert, um den
Bediener darauf vorzubereiten, den Abdrehvorgang zu beenden. Beim Erreichen des
Wertes <0> wird ein Dau er si gnal ton ausgelöst, um den Bediener zu veranlassen, das
Ab dre hen sofort zu beenden.
Anzeige der theoretisch ausgebrachten Saatgutmenge
f
Die ausgebrachte Saatgutmenge eingeben
g
Das mit der Abdrehmulde aufgefangen Saatgut ist abzuwiegen und der Wert ist einzugeben.
(Wird eine Pfeiltaste gehalten, beginnt ein schneller Zahlenvorlauf)
Die notwendige Getriebeeinstellung für die gewünschte Saatmenge pro Hektar wird
h
berechnet und angezeigt. Dieser Wert ist am Getriebehebl der Sämaschine einzustellen
* Durch 2 Sekunden Drücken der Taste
i
gewünschte Saatmenge pro Hektar angefahren. Das Erreichen der Getriebestellung und
die abgeschlossene Kalibrierung wird am Display mit "Ende" symbolisiert.
Hinweis:
Die Displayanzeige
Kalibrieren. Wird vorher abgebrochen, ist die Kalibrierung unwirksam!
Zur Kontrolle kann der Ablauf mehrmals durchgeführt werden.
Taste am Ende der Kalibrierung drücken, startet die Ablaufsteuerung automatisch
ab dem Punkt "e"
Taste (2 Sekunden Drücken bis zum Signalton) speichert die Getriebeeinstellung
- 19 -
COMPASS TERMINAL
wird die neue Getriebeeinstellung für die
signalisiert das abgeschlossene erfolgreiche
i
* Wunschausrüstung "Elektrische Saatmengenverstellung"
