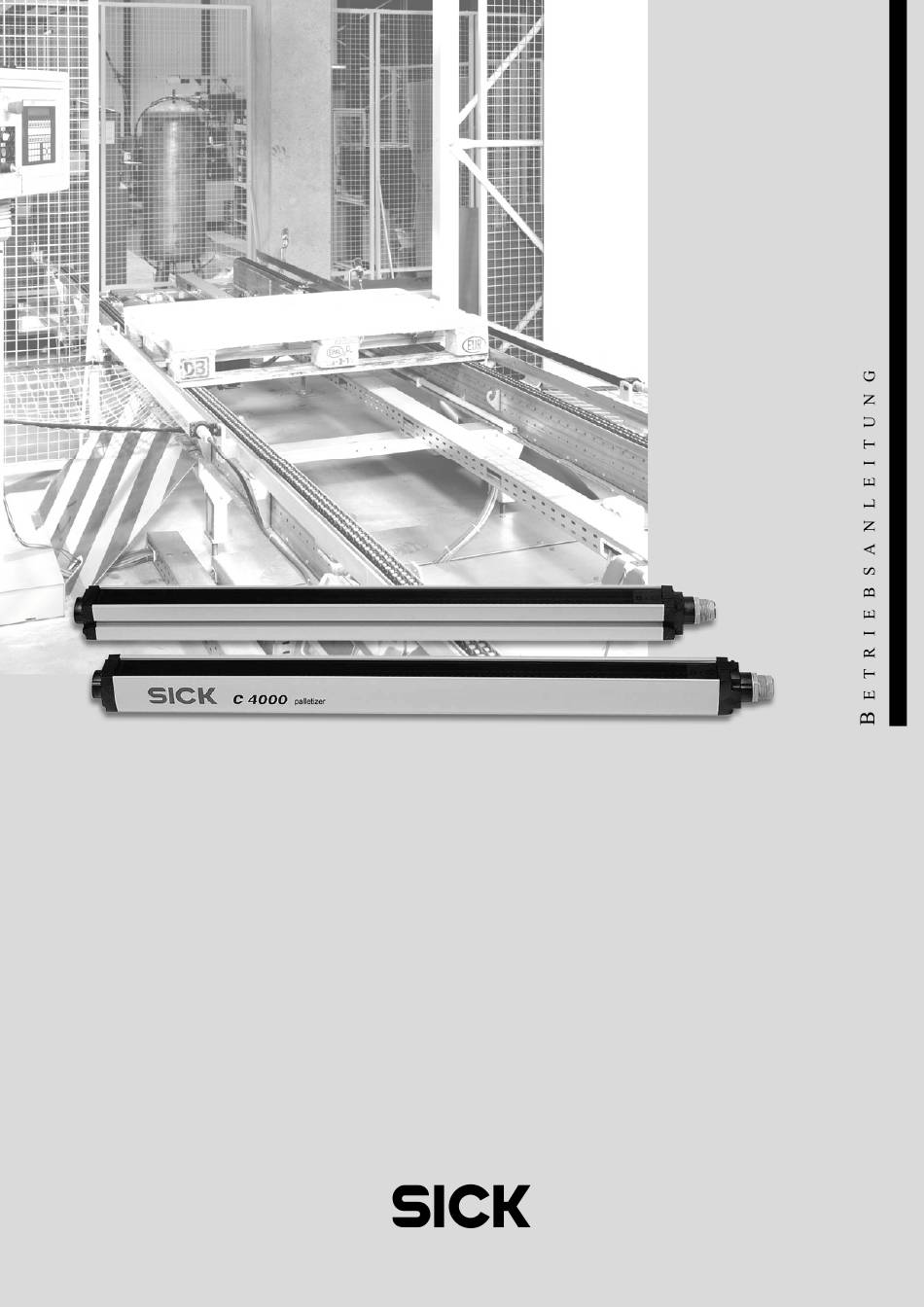

- Seite 1 S i c h e r h e i t s - L i c h t v o r h a n g C 4 0 0 0 P a l l e t i z e r S t a n d a r d / A d v a n c e d...
- Seite 2 Betriebsanleitung C 4000 Palletizer Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schrift- liche Zustimmung der Firma SICK AG untersagt.
- Seite 3 5.2.1 Sicherheitsabstand zur Gefahrstelle............26 5.2.2 Mindestabstand zu reflektierenden Flächen..........28 5.3 Schritte zur Montage des Geräts................29 5.3.1 Befestigung mit Swivel-Mount-Halterung..........30 5.3.2 Befestigung mit Seithalterung..............32 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 4 12.3 Zusatzfrontscheibe (Schweißfunkenschutz)............61 12.4 Zubehör ........................61 13 Anhang...............................63 13.1 Konformitätserklärung.................... 63 13.2 Checkliste für den Hersteller.................. 64 13.3 Tabellenverzeichnis ....................65 13.4 Abbildungsverzeichnis .................... 66 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 5 Grundsätzlich sind die behördlichen und gesetzlichen Vorschriften beim Betrieb des C 4000 einzuhalten. Allgemeine Informationen zum Unfallschutz mit Hilfe optoelektronischer Schutzeinrich- tungen enthält die Broschüre „Sichere Maschinen mit optoelektronischen Schutzeinrich- tungen“. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 6 Warnhinweis! Ein Warnhinweis weist Sie auf konkrete oder potentielle Gefahren hin. Dies soll Sie vor Unfällen bewahren. ACHTUNG Lesen und befolgen Sie Warnhinweise sorgfältig! © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 7 Andernfalls führt Sie die Software per Assistent durch die jeweilige Einstellung. Wenn Sie das SICK-Schaltgerät UE 402 verwenden, dann finden Sie die Funktionen unter gleichem Namen, jedoch teilweise an anderen Stellen des CDS-Konfigurationsdialogs. Dies ist abhängig vom Geltungsbereich der jeweiligen Funktion. Detaillierte Informationen ent- hält die Betriebsanleitung des UE 402.
- Seite 8 Strahlung schützen. Durchsichtige Gegenstände werden nicht erkannt. Abhängig von der Applikation können zusätzlich zum Sicherheits-Lichtvorhang mechani- sche Schutzeinrichtungen erforderlich sein. Hinweis Der Sicherheits-Lichtvorhang C 4000 Palletizer kann nicht kaskadiert werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 9 Sachkundige einzuweisen und zum Lesen der Betriebsanleitung anzuhalten. Die externe Spannungsversorgung der Geräte muss gemäß EN 60 204-1 einen kurzzeiti- gen Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind bei SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). 8 010 837/23-03-05...
- Seite 10 Entsorgen Sie unbrauchbare oder irreparable Geräte immer gemäß den jeweils gültigen landesspezifischen Abfallbeseitigungsvorschriften. Hinweis Gerne sind wir Ihnen bei der Entsorgung dieser Geräte behilflich. Sprechen Sie uns an. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...

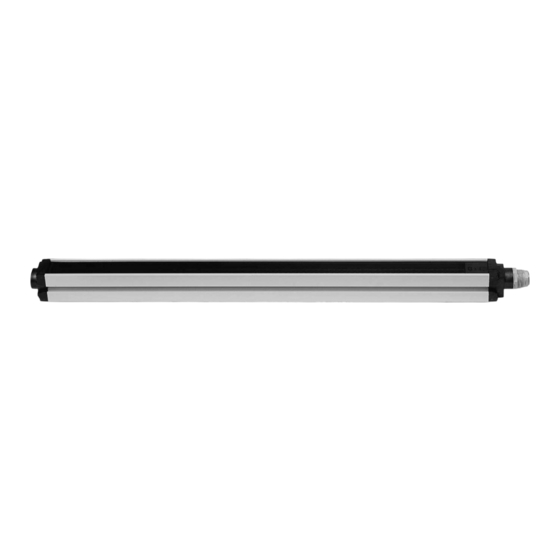

- Seite 11 C 4000 Palletizer Empfänger Sender Das Datenblatt finden Sie in Kapitel 11 „Technische Daten“ auf Seite 52. Maßbilder fin- den Sie ab Seite 57. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 12 Bediener den Gefahrbereich beim Betätigen der Rücksetztaste vollstän- dig überblicken können. Beim Aufbau und Einsatz der Geräte müssen die geltenden gesetzlichen und behörd- lichen Bestimmungen beachtet werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 13 Betrieb mit Kodierung 2 (nur nach dem Einschalten) Andere Alle anderen Anzeigen sind Fehlermeldungen. Bitte lesen Sie im Kapitel Anzeigen „Fehlerdiagnose“ auf Seite 48 nach. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 14 Betrieb mit Kodierung 2 (nur nach dem Einschalten) Not-Aus aktiv Andere Alle anderen Anzeigen sind Fehlermeldungen. Bitte lesen Sie im Kapitel Anzeigen „Fehlerdiagnose“ auf Seite 48 nach. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 15 C 4000 besitzt hierfür einen eigenen Ausgang. Der elektrische Anschluss der Signallampe ist im Abschnitt „Anschluss einer Signallampe am Ausgang Rücksetzen erforderlich“ auf Seite 39 beschrieben. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 16 Der elektrische Anschluss der Schützkontrolle ist in Abschnitt 6.4 „Schützkontrolle (EDM)“ auf Seite 38 beschrieben. Gerätesymbol C 4000 Palletizer (Empfänger), Kontextmenü Konfigurationsentwurf, Bear- beiten, Karteikarte Allgemein, Option Schützkontrolle. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 17 Der elektrische Anschluss des Not-Aus ist in Abschnitt 6.7 „Not-Aus“ auf Seite 40 beschrieben. Gerätesymbol C 4000 Palletizer (Empfänger), Kontextmenü Konfigurationsentwurf, Bear- beiten, Karteikarte Allgemein, Option Not-Aus aktiv. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 18 Gerätesymbol C 4000 Host (Empfänger), Kontextmenü Konfigurationsentwurf, Bearbei- ten, Auswahl der Betriebsart, Karteikarte Allgemein, Option Bypass. Der Anschluss des Bypass-Schlüsseltasters ist im Abschnitt 6.8 „Bypass-Schlüsseltaster“ auf Seite 41 beschrieben. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 19 Gerätesymbol C 4000 Palletizer (Empfänger), Kontextmenü Konfigurationsentwurf, Bearbeiten, Karteikarte Selbstlernende dynamische Ausblendung, Option Bandsignal. Der elektrische Anschluss des Bandsignals ist in Abschnitt 6.6 „Bandsignal“ auf Seite 40 beschrieben. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 20 Auflösung und Reichweite Auflösung Reichweiten 1 Zusatzfrontscheibe 2 Zusatzfrontscheiben 30 mm 0,5–6 m 0,5–5,5 m 0,5–5 m 40 mm 5–19 m 4,6–17,4 m 4,2–16 m © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 21 Ausblendung von Mehrfachobjekten im Rahmen einer Risikoanalyse sorgfältig analysiert wird. Nur wenn diese Analyse Vorteile in der Zuverlässigkeit und damit auch in der Sicherheit belegt, ist die Verwendung ratsam. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 22 Gehen verändert (siehe Abschnitt 4.9.3 „Abschaltung der Schaltausgänge“ auf Seite 24). Während des Einfahrens des Objektes im Single Mode muss das Transportgut den Zugang zum Gefahrenbereich versperren. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 23 (60 mm) + 10 mm + Auflösung (30 mm) = notwendige Objektgröße von 220 mm Gerätesymbol C 4000 Palletizer (Empfänger), Kontextmenü Konfigurationsentwurf, Bearbeiten, Karteikarte Selbstlernende dynamische Ausblendung, Option Mehrfachobjekt. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 24 Gerätesymbol C 4000 Palletizer (Sender), Kontextmenü Konfigurationsentwurf, Bearbei- ten, Option Sendertest ermöglichen. Der elektrische Anschluss am Testeingang ist in Abschnitt 6.10 „Testeingang (Sendertest)“ auf Seite 42 beschrieben. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 25 Keine Schutzfunktion ohne ausreichenden Sicherheitsabstand! Die Montage des Systems mit dem richtigen Sicherheitsabstand zur Gefahrstelle ist eine Voraussetzung für die sichere Schutzwirkung des Lichtvorhangs. ACHTUNG 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 26 = Armlänge nach EN 999 [mm] Die Eindringtiefe berechnet sich aus der Objektgröße + Toleranz. Im ungünstigsten Fall entspricht sie der Länge des Schutzfelds – 100 mm. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 27 (300 mm × 0,4) + (0,32 s × 1600 mm/s) = 2352 mm Objekte < 70mm können auch reduzierte Sicherheitsabstände abweichend von oben genannter Formel Anwendung finden. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 28 Ermitteln Sie den Abstand D [m] Sender–Empfänger. Lesen Sie den Mindestabstand a [mm] im Diagramm ab: Abb. 10: Diagramm Mindest- abstand zu reflektierenden Flächen © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 29 Diese Anordnung muss besonders gegen Unterkriechen geschützt werden. Abb. 11: Diagonale Montage Es gibt zwei Möglichkeiten, Sender und Empfänger zu befestigen: Befestigung mit Swivel-Mount-Halterung Befestigung mit Seithalterung 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 30 2,5 bis 3 Nm. Höhere Drehmomente können die Halterung beschädigen, geringere Dreh- momente bieten keine ausreichende Sicherheit gegen Vibrationen. Abb. 12: Zusammensetzen der Swivel-Mount-Halterung Art.-Nr. 2 019 659 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 31 Wenn Sie die Zusatzfrontscheibe (siehe „Zusatzfrontscheibe (Schweißfunkenschutz)“ auf Seite 61) verwenden wollen, dann achten Sie darauf, dass die gewölbte Seite des Gerä- tes nach der Montage zugänglich bleibt. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 32 Sicherheit gegen Verschieben. Beachten Sie bei der Montage den Abstand und die Position der Nutensteine wie in Ab- schnitt 11.4 „Maßbilder“ auf Seite 57f. dargestellt. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 33 Wenn Sie die Zusatzfrontscheibe (siehe „Zusatzfrontscheibe (Schweißfunkenschutz)“ auf Seite 61) verwenden wollen, dann achten Sie darauf, dass die gewölbte Seite des Gerä- tes nach der Montage zugänglich bleibt. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 34 Die externe Spannungsversorgung der Geräte muss gemäß EN 60 204-1 einen kurzzeiti- gen Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind bei SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 35 Verbesserung der EMV-Eigenschaften, die Anschlüsse Pin 9 und 10 (Gerätekommunikation EFI) des Systemanschlusses im Schaltschrank mit einem Wider- stand von 182 (SICK-Art.-Nr. 2 027 227) abzuschließen. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 36 Entfernen Sie nach der Konfiguration stets die Verbindungsleitung aus dem Konfigura- tionsanschluss! Stecken Sie stets die am Gerät befestigte Schutzkappe wieder auf den Konfigurations- anschluss, nachdem Sie das Gerät konfiguriert haben. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 37 Sie an den Pins 9 und 10 auch keine Leitung anschließen. Schrauben Sie stets die mitgelieferte Schutzkappe auf den Erweiterungsanschluss, wenn Sie den Erweiterungsanschluss nicht benötigen. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 38 Funktion Schützkontrolle aktivieren. Andernfalls zeigt das Gerät den Fehler Wenn Sie die Funktion Schützkontrolle zu einem späteren Zeitpunkt abwählen, dann darf Pin 6 des Systemsteckers nicht an 24 V verbunden bleiben. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 39 Pin 8 des Systemsteckers ist der Ausgang Rücksetzen erforderlich (24 V). Sie können hier eine Signallampe anschließen, um diesen Status anzeigen zu lassen. Der Ausgang hat eine Frequenz von 1 Hz. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 40 System vollständig (Lock-out). In der 7-Segment-Anzeige erscheint dann die Fehlermeldung Wenn Sie einen Not-Aus am C 4000 anschließen, kann ein Bypass nicht mehr Hinweis angeschlossen werden, da er die gleichen Anschlüsse benötigt. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 41 Sie müssen mit Hilfe der CDS die Schalterart des Bypass-Schlüsseltasters passend zum gewählten Schaltertyp (Öffner/Schließer, Schließer/Schließer) konfigurieren: Gerätesymbol C 4000 Host (Empfänger), Kontextmenü Konfigurationsentwurf, Bearbei- ten, Auswahl System, Karteikarte Allgemein, Option Bypass-Schlüsseltaster. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 42 Um die Taste Sendertest benutzen zu können, müssen Sie außerdem die Funktion Sender- test mit Hilfe der CDS konfigurieren: Gerätesymbol C 4000 Palletizer (Sender), Kontext- menü Konfigurationsentwurf, Bearbeiten, Option Sendertest ermöglichen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 43 Beobachten Sie die Ausrichtinformation auf der 7-Segment-Anzeige des Empfängers (siehe Tab. 11). Korrigieren Sie die Ausrichtung von Sender und Empfänger zueinander, bis die 7-Segment-Anzeige erlischt. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 44 Im Anhang 13.2 dieses Dokuments ist eine Checkliste zur Überprüfung durch den Her- steller und Ausrüster abgedruckt. Verwenden Sie diese Checkliste als Referenz vor der erstmaligen Inbetriebnahme. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 45 LED leuchtet bzw. bei aktivierter interner Wiederanlaufsperre die gelbe LED blinkt („Rücksetzen erforderlich“). Wenn dies nicht der Fall ist, dann müssen Sie zunächst diesen Zustand herbeiführen. Andernfalls ist die Prüfung nicht aussagekräftig. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 46 Verbindungsleitung zum Verbinden von PC und C 4000 (SICK-Art.-Nr. 6 021 195) Bitte lesen Sie zur Konfiguration das Benutzerhandbuch zur CDS (Configuration & Diagnostic Software) und benutzen Sie die Onlinehilfe des Programms. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 47 Übergreifen, Untergreifen oder Hintertreten der Schutzeinrichtung möglich ist. Prüfen Sie die Wirksamkeit der Schutzeinrichtung wie in Abschnitt 7.3 „Prüfhinweise“ auf Seite 44 beschrieben. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 48 Überprüfen Sie die Spannungs- leuchtet nicht niedrige Betriebs- versorgung und schalten Sie spannung diese ggf. ein. Rot und Weder die rote Grün noch die grüne Empfänger-LED leuchtet © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 49 Nicht konfigurierte Konfigurieren Sie die am Betriebsartenwahl- Betriebsart angewählt schalter eingestellte Betriebsart oder stellen Sie sicher, dass diese Betriebsart nicht angewählt werden kann. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 50 Taste oder des Bypass-Schlüsseltaster in der CDS Schlüsseltasters mit dem elektrischen Anschluss übereinstimmt. Prüfen Sie, ob die Not-Aus-Taste oder der Bypass- Schlüsseltaster funktionstüchtig ist. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 51 Diagnosemöglichkeiten. Sie ermöglicht Ihnen, das Problem bei unklarem Fehlerbild oder bei Verfügbarkeitsproblemen weiter einzugrenzen. Detaillierte Informationen finden Sie … in der Onlinehilfe der CDS. im Benutzerhandbuch zur CDS. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 52 Abhängig von der Schutzfeldlänge (siehe Seite 56) Die externe Spannnungsversorgung muss gemäß EN 60 204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken. Geeignete Netzteile sind bei SICK als Zubehör erhältlich (Siemens Baureihe 6 EP 1). Innerhalb der Grenzen von U Gemäß...
- Seite 53 Wert, damit ein Querschluss zwischen den Ausgängen sicher erkannt wird. (Beachten Sie außerdem die EN 60 204, Elektrische Ausrüstungen von Maschinen, Teil 1: Allgemeine Anforderungen.) 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 54 = keine selbstlernende dynamische Ausblendung Eingangsstrom LOW 0 mA 0 mA 0,4 mA Gewicht Abhängig von der Schutzfeldlänge (siehe Seite 56) Gemäß IEC 61 131-2. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 55 30 mm 40 mm scher Auflösung 1050 1200 1350 1500 1650 1800 Abhängig von Belastung, Netzteil und Leitungsquerschnitt. Die angegebenen technischen Daten müssen eingehalten werden. 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 56 Sender Empfänger 1670 1700 1960 1990 2250 2280 1050 2530 2560 1200 2820 2850 1350 3110 3140 1500 3390 3420 1650 3680 3710 1800 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 57 1030 1134 1180 1050 1283 1329 1124 1200 1435 1481 1274 1350 1586 1632 1424 1500 1736 1782 1574 1650 1887 1933 1724 1800 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 58 1066 1134 1216 1050 1283 1366 1124 1200 1435 1517 1274 1350 1586 1669 1424 1500 1736 1818 1574 1650 1887 1969 1724 1800 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 59 Abb. 27: Maßbild Swivel- Mount-Halterung (mm) 44,4 30,6 Art.-Nr. 2 019 659 11.4.4 Seithalterung Abb. 28: Maßbild Seithalterung (mm) 34,5 Art.-Nr. 2 019 506 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 60 1 027 137 (C40E-1603CK010) (C40E-1604CP010) 1 027 114 1 027 138 (C40S-1803CP010) (C40S-1804CP010) 1800 1 027 115 1 027 139 (C40E-1803CK010) (C40E-1804CP010) Weitere Systeme auf Anfrage. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 61 Dose gerade/Abisolierung vorbereitet, 15 m 2 022 548 Dose gerade/Abisolierung vorbereitet, 20 m 2 022 549 Dose gerade/Abisolierung vorbereitet, 30 m 2 022 550 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 62 Nutensteine für Seithalterung, 4 Stück 2 017 550 Software CDS (Configuration & Diagnostic Software) auf CD-ROM 2 026 875 inkl. Onlinedokumentation und Betriebsanleitungen in allen verfüg- baren Sprachen © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 63 Anhang Betriebsanleitung Kapitel 13 C 4000 Palletizer Anhang 13.1 Konformitätserklärung 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 64 21. Ist das Hinweisschild zur täglichen Prüfung für den Bediener gut sichtbar angebracht? Nein Diese Checkliste ersetzt nicht die erstmalige Inbetriebnahme sowie regelmäßige Prüfung durch einen Sachkundigen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
- Seite 65 Erweiterungsanschluss ..................58 Tab. 20: Artikelnummern C 4000 Palletizer ................ 60 Tab. 21: Artikelnummern Zusatzfrontscheibe (Schweißfunkenschutz) ......61 Tab. 22: Artikelnummern Zubehör ..................61 8 010 837/23-03-05 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten...
- Seite 66 Abb. 25: Maßbild C 4000 Palletizer ohne Erweiterungsanschluss, Sender....... 57 Abb. 26: Maßbild C 4000 Palletizer mit Erweiterungsanschluss, Sender......58 Abb. 27: Maßbild Swivel-Mount-Halterung (mm)..............59 Abb. 28: Maßbild Seithalterung (mm)................... 59 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8 010 837/23-03-05...
