B E T R I E B S A N L E I T U N G

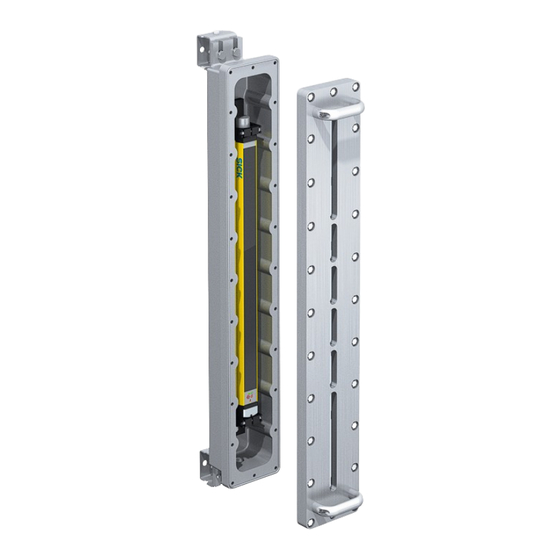

C4000 Select Ex
Sicherheits-Lichtvorhang

Werbung

loading

Inhaltszusammenfassung für SICK C4000 Select Ex

  • Seite 1 B E T R I E B S A N L E I T U N G C4000 Select Ex Sicherheits-Lichtvorhang...
  • Seite 2 © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 3 Anschlusstechnik..................Ausrichthilfe....................Anhang....................33 10.1 Konformität mit EU-Richtlinien..............Abbildungsverzeichnis..............34 Tabellenverzeichnis................35 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 4 Dieses Dokument ist Bestandteil der folgenden SICK-Artikelnummer (dieses Dokument in allen lieferbaren Sprachversionen): 8017106/YSV4 B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 • Im Freien • Unter Wasser • In durch Funkenflug beeinträchtigten Bereichen 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 6 Bestimmungen der neuesten Ausgabe des National Electrical Code, Abschnitt 501.15 und/oder 502.15 sowie allen anderen anzuwendenden Vorschriften zu entsprechen. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 7 • Verbindung zwischen Glas und Abdeckung • Verbindung zwischen Abdeckung und Explosionsschutzgehäuse 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 8 Stellen Sie sicher, dass die Ausgänge des Sicherheits-Lichtvorhangs während der Montage, Elektroinstallation und Inbetriebnahme keine Wirkung auf die Maschine haben. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 9 Wenn Sie den Sicherheits-Lichtvorhang fertig montiert erworben haben, übersprin‐ gen Sie diesen Schritt. 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 10 Mount-Halterungen beschädigen, ein niedrigeres Drehmoment bietet keinen aus‐ reichenden Schutz gegen Vibrationen. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 11 Der erste Steg von der Anschlussseite aus muss abhängig von der Schutz‐ ° feldhöhe die folgende optische Linse verdecken: 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 12 Abdeckung des Explosionsschutzgehäuses. Ziehen Sie die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm an. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK...
  • Seite 13 Das Ende mit der Anschlussleitung muss bei beiden Geräten in dieselbe Richtung zeigen. Abbildung 4: Falscher Einbau von Sender und Empfänger 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 14 Montagefläche genug Platz für das untere Ende des Explosionsschutzge‐ häuses lassen. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 15 Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der Montagefläche befestigen. Die unteren zwei M8-Schrauben fest anziehen. 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 16 Abbildung 9: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen Abbildung 10: Zusammenbau der Ausrichthalterungen B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 17 Ende des Explosionsschutzgehäuses lassen. Abbildung 12: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 7 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 18 11. Die Sicherheits-Lichtvorhänge so drehen, dass diese aufeinander ausgerichtet sind und der Empfänger ein so starkes Signal wie möglich empfängt. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK...
  • Seite 19 28 bis 28,5 Nm anziehen, um den Sicherheits-Lichtvorhang in dieser Position zu fixieren. 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 20 Schließen Sie die Stromversorgung erst wieder an, wenn die elektrische Installa‐ tion beendet ist. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 21 S > 35 mm 0,5 S Tabelle 1: Minimaler Leiterquerschnitt für Schutzerde (PE) 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 22 Schalten Sie die Stromversorgung des Sicherheits-Lichtvorhangs ein. Richten Sie den Sender auf den Empfänger aus, indem Sie den Sender drehen. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK...
  • Seite 23 Komponenten weiterhin korrekt aufeinander ausgerichtet sind. 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 24 Entstauben Sie die Frontscheibe mit einem sauberen und weichen Pinsel. Wischen Sie die Frontscheibe dann mit einem sauberen, feuchten Tuch ab. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK...
  • Seite 25 Prüfen Sie die Wirksamkeit der Schutzeinrichtung. Informationen zum Vorgehen bei der Prüfung finden Sie in der zugrunde liegenden Betriebsanleitung. 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 26 46,16 Tabelle 3: Gewicht von Sender und Empfänger Toleranz: ± 50 g. B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 27 89,6 44,5 142,1 Abbildung 17: Maßbild Sender und Empfänger, Schutzfeldhöhe 600 mm 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 28 89,6 44,5 142,1 Abbildung 18: Maßbild Sender und Empfänger, Schutzfeldhöhe 900 mm B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 89,6 44,5 142,1 Abbildung 19: Maßbild Sender und Empfänger, Schutzfeldhöhe 1200 mm 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 30 1068395 EXS-12B6603B020 1068394 EXE-12B6603B020 1068393 EXP-12B6603B020 Tabelle 4: Bestelldaten C4000 Select Ex B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 M12, 5-polig (0,34 mm DOL-1205-G02M, Dose gerade mit 2 m Leitung, offenes Ende 6008899 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 32 Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung. Ausrichthilfe Artikel Artikelnummer Laser-Ausrichthilfe AR60 1015741 Adapter 2074849 B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 33 Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.“). 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
  • Seite 34 19. Maßbild Sender und Empfänger, Schutzfeldhöhe 1200 mm........29 20. Maßbild Swivel-Mount-Halterung (2074530)............31 21. Maßbild Ausrichthalterung (2072525)..............31 B E T R I E B S A N L E I T U N G | C4000 Select Ex 8017024/YSV4/2016-04-07 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 35 Allgemeine Systemdaten....................26 Gewicht von Sender und Empfänger ................26 Bestelldaten C4000 Select Ex................... 30 8017024/YSV4/2016-04-07 | SICK B E T R I E B S A N L E I T U N G | C4000 Select Ex Irrtümer und Änderungen vorbehalten...
