6.
Die Swivel-Mount-Halterungen und Abstandhalter mit Hilfe der mitgelieferten
Befestigungsschrauben an den dafür vorgesehenen Montagelöchern im Explosi‐
onsschutzgehäuse befestigen.
7.
Die Befestigungsschrauben der Swivel-Mount-Halterungen mit einem Drehmo‐
ment von 2,5 bis 3 Nm anziehen. Ein höheres Drehmoment kann die Swivel-
Mount-Halterungen beschädigen, ein niedrigeres Drehmoment bietet keinen aus‐
reichenden Schutz gegen Vibrationen.

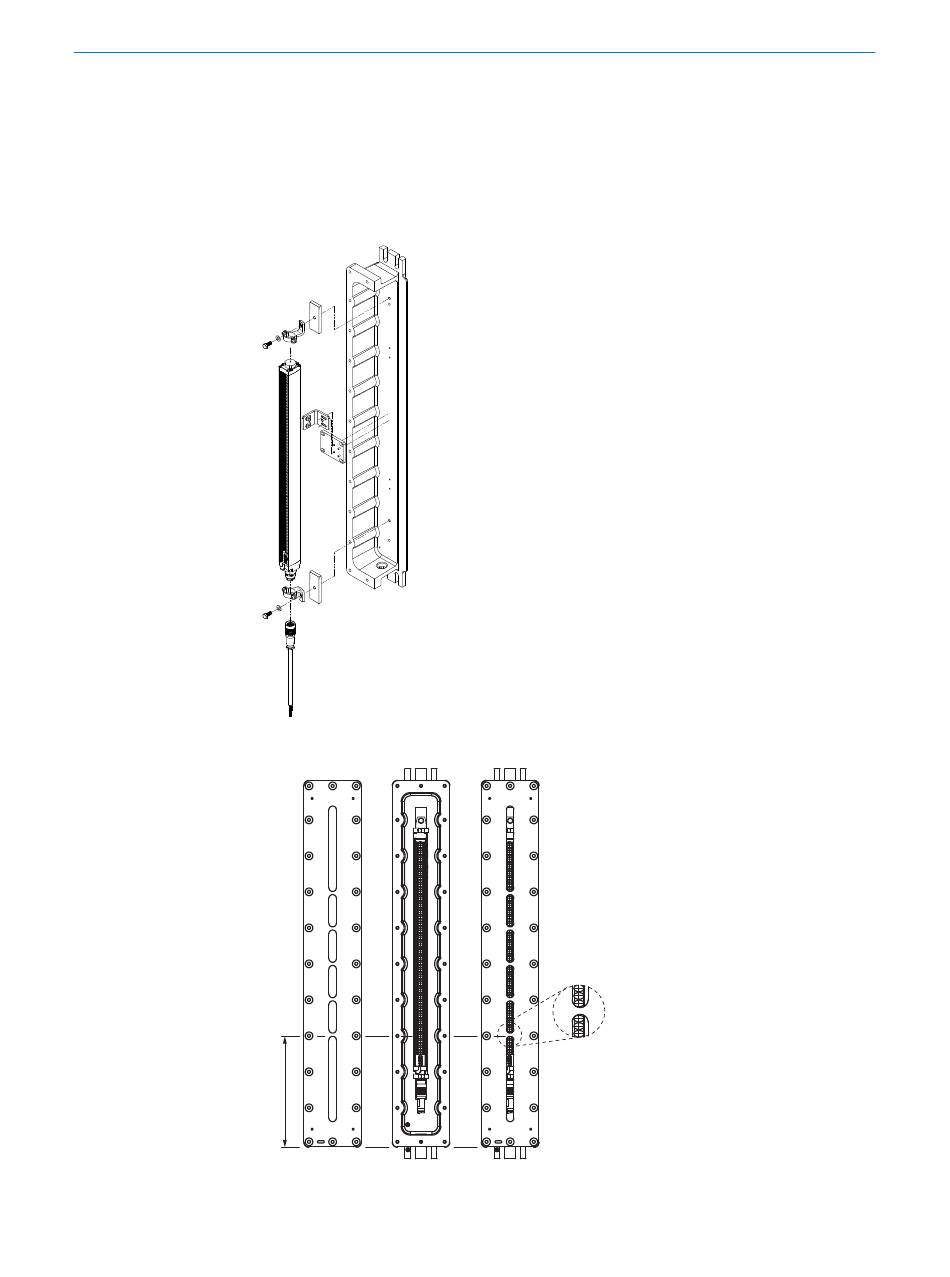

Abbildung 1: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren
1
Abbildung 2: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse ausrichten
MONTAGE
2
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
