MONTAGE
18
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
8.
Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐
tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen.

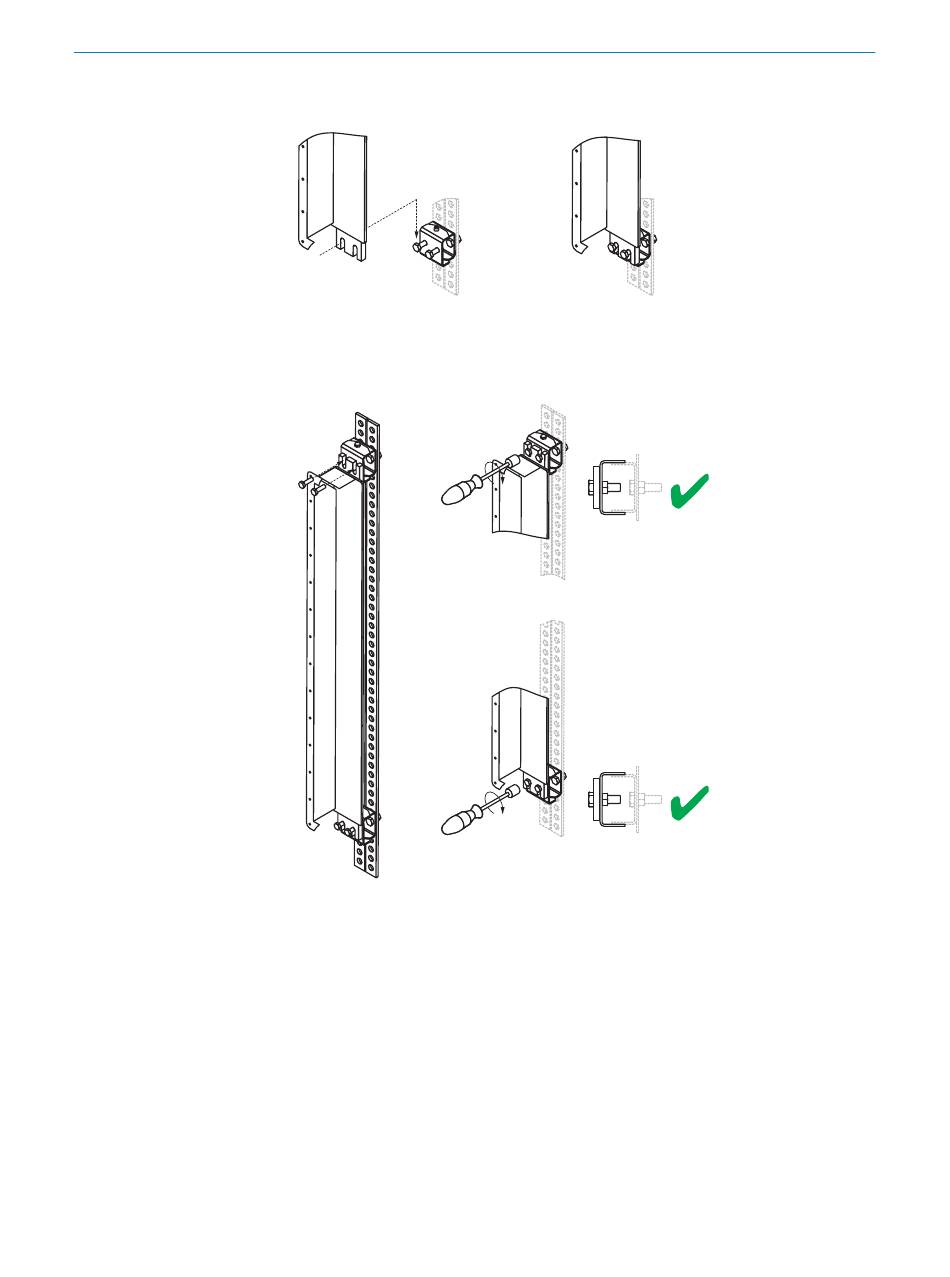

Abbildung 13: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 8
9.
Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der
oberen Ausrichthalterung befestigen.
10. Die unteren zwei Schrauben fest anziehen.
Abbildung 14: Montage des Sicherheits-Lichtvorhangs mit Ausrichthalterungen, Schritt 9
und 10
11. Die Sicherheits-Lichtvorhänge so drehen, dass diese aufeinander ausgerichtet
sind und der Empfänger ein so starkes Signal wie möglich empfängt.
8017026/YSV5/2016-04-07 | SICK
