Buchse X3B (Servo/FU 1)
5

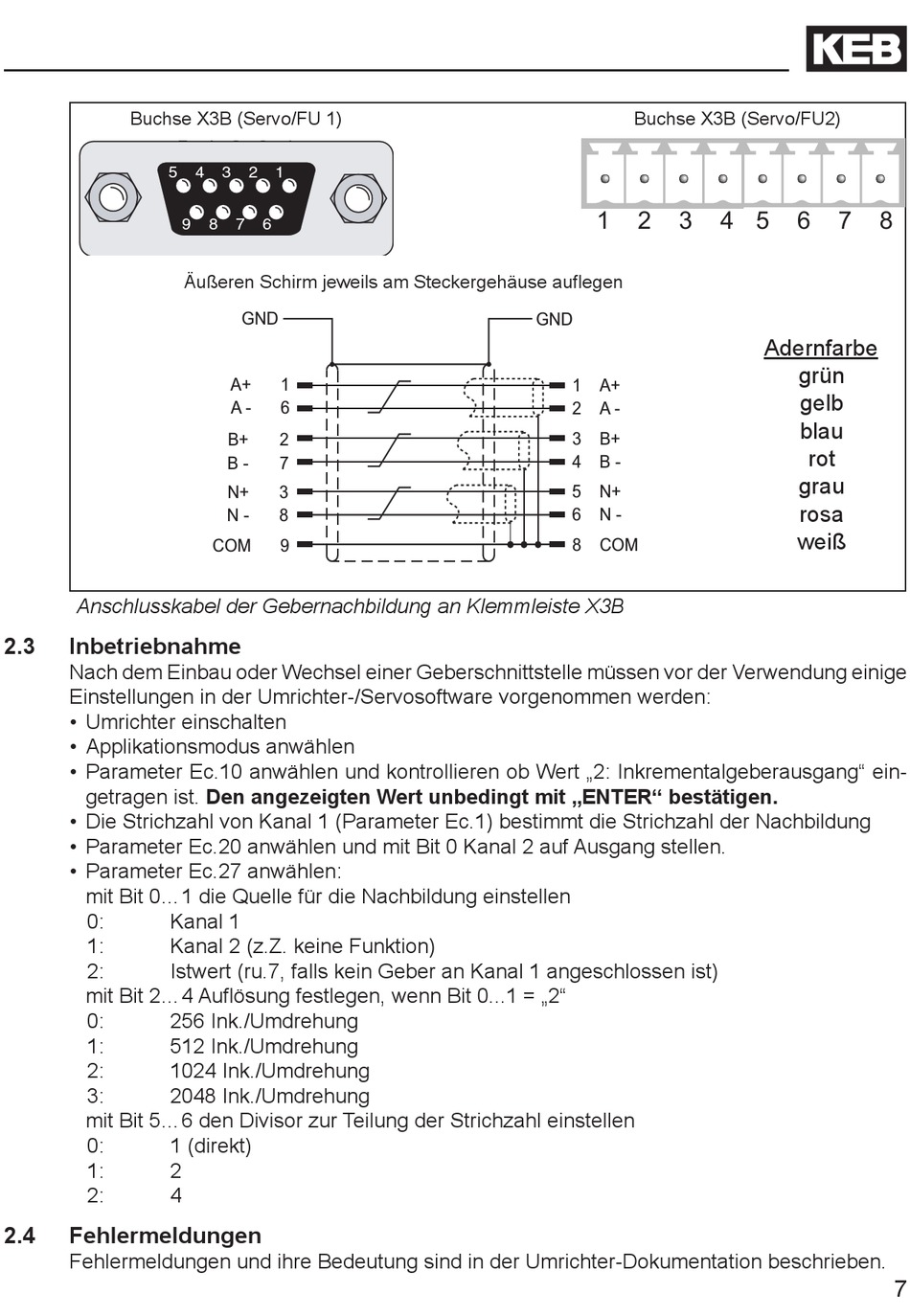

Anschlusskabel der Gebernachbildung an Klemmleiste X3B
2.3 Inbetriebnahme
Nach dem Einbau oder Wechsel einer Geberschnittstelle müssen vor der Verwendung einige
Einstellungen in der Umrichter-/Servosoftware vorgenommen werden:
• Umrichter einschalten
• Applikationsmodus anwählen
• Parameter Ec.10 anwählen und kontrollieren ob Wert „2: Inkrementalgeberausgang" ein-
getragen ist. Den angezeigten Wert unbedingt mit „ENTER" bestätigen.
• Die Strichzahl von Kanal 1 (Parameter Ec.1) bestimmt die Strichzahl der Nachbildung
• Parameter Ec.20 anwählen und mit Bit 0 Kanal 2 auf Ausgang stellen.
• Parameter Ec.27 anwählen:
mit Bit 0...1 die Quelle für die Nachbildung einstellen
0: Kanal 1
1: Kanal 2 (z.Z. keine Funktion)
2: Istwert (ru.7, falls kein Geber an Kanal 1 angeschlossen ist)
mit Bit 2...4 Auflösung festlegen, wenn Bit 0...1 = „2"
0: 256 Ink./Umdrehung
1: 512 Ink./Umdrehung
2: 1024 Ink./Umdrehung
3: 2048 Ink./Umdrehung
mit Bit 5...6 den Divisor zur Teilung der Strichzahl einstellen
0: 1 (direkt)
1: 2
2: 4
2.4 Fehlermeldungen
Fehlermeldungen und ihre Bedeutung sind in der Umrichter-Dokumentation beschrieben.
5 4 3 2 1
4 3 2 1
9 8 7 6
9 8 7 6
Äußeren Schirm jeweils am Steckergehäuse auflegen
���
�� �
��� �
�� �
��� �
�� �
��� �
��� �
Buchse X3B (Servo/FU2)
� � �
���
� ��
� ���
� ��
� ���
� ��
� ���
� ���
� � � � �
Adernfarbe
grün
gelb
blau
rot
grau
rosa
weiß
7
