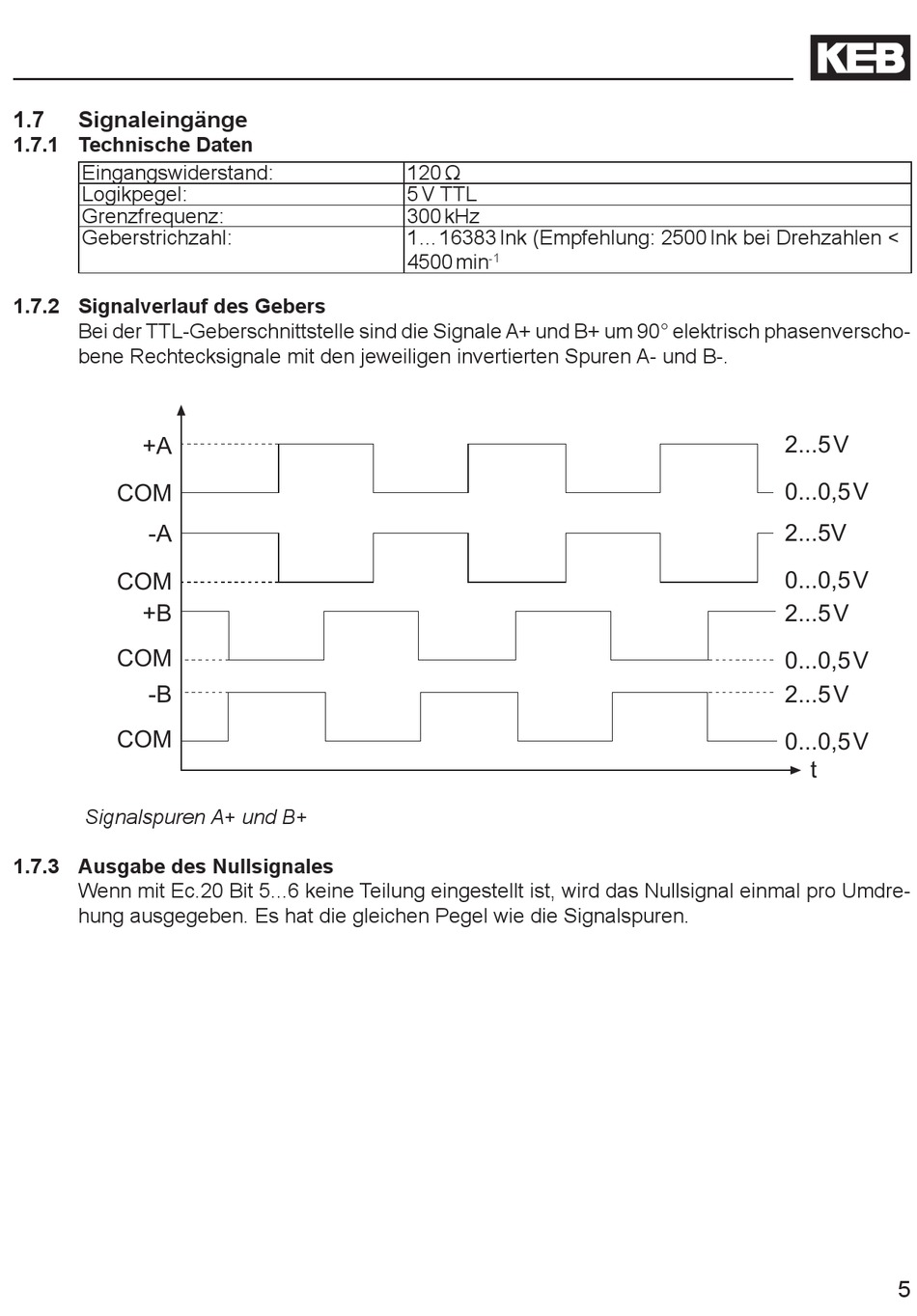

KEB COMBIVERT F5 Bedienungsanleitung Seite 5

1.7 Signaleingänge
1.7.1 Technische Daten
Eingangswiderstand:
Logikpegel:
Grenzfrequenz:
Geberstrichzahl:
1.7.2 Signalverlauf des Gebers
Bei der TTL-Geberschnittstelle sind die Signale A+ und B+ um 90° elektrisch phasenverscho-
bene Rechtecksignale mit den jeweiligen invertierten Spuren A- und B-.
��
���
��
���
��
���
��
���
Signalspuren A+ und B+
1.7.3 Ausgabe des Nullsignales
Wenn mit Ec.20 Bit 5...6 keine Teilung eingestellt ist, wird das Nullsignal einmal pro Umdre-
hung ausgegeben. Es hat die gleichen Pegel wie die Signalspuren.
120 Ω
5 V TTL
300 kHz
1...16383 Ink (Empfehlung: 2500 Ink bei Drehzahlen <
4500 min
-1
����� �
������� �
������
������� �
����� �
������� �
����� �
������� �
�
5
