Installation und Inbetriebnahme
2. Installation und Inbetriebnahme
2.1 Mechanischer Einbau
Jegliche Arbeiten am Umrichter sind nur durch autorisiertes Personal unter Beachtung der
gültigen EMV und Sicherheitsbestimmungen durchzuführen.
• Umrichter spannungsfrei schalten und Kondensatorentladezeit abwarten
• Operator abziehen
• Plastikabdeckung entfernen
• Befestigungsschraube entfernen
• Schnittstellenkarte von der Buchsenleiste beginnend gerade aufstecken
• Befestigungsschraube wieder einschrauben
• gewünschte Versorgungsspannung mit DIL-Schalter einstellen
• Plastikabdeckung wieder anbringen
2.2 Elektrische Installation
Buchse X3B (Servo/FU 1)
5
���
��
���
��
���
��
���
���

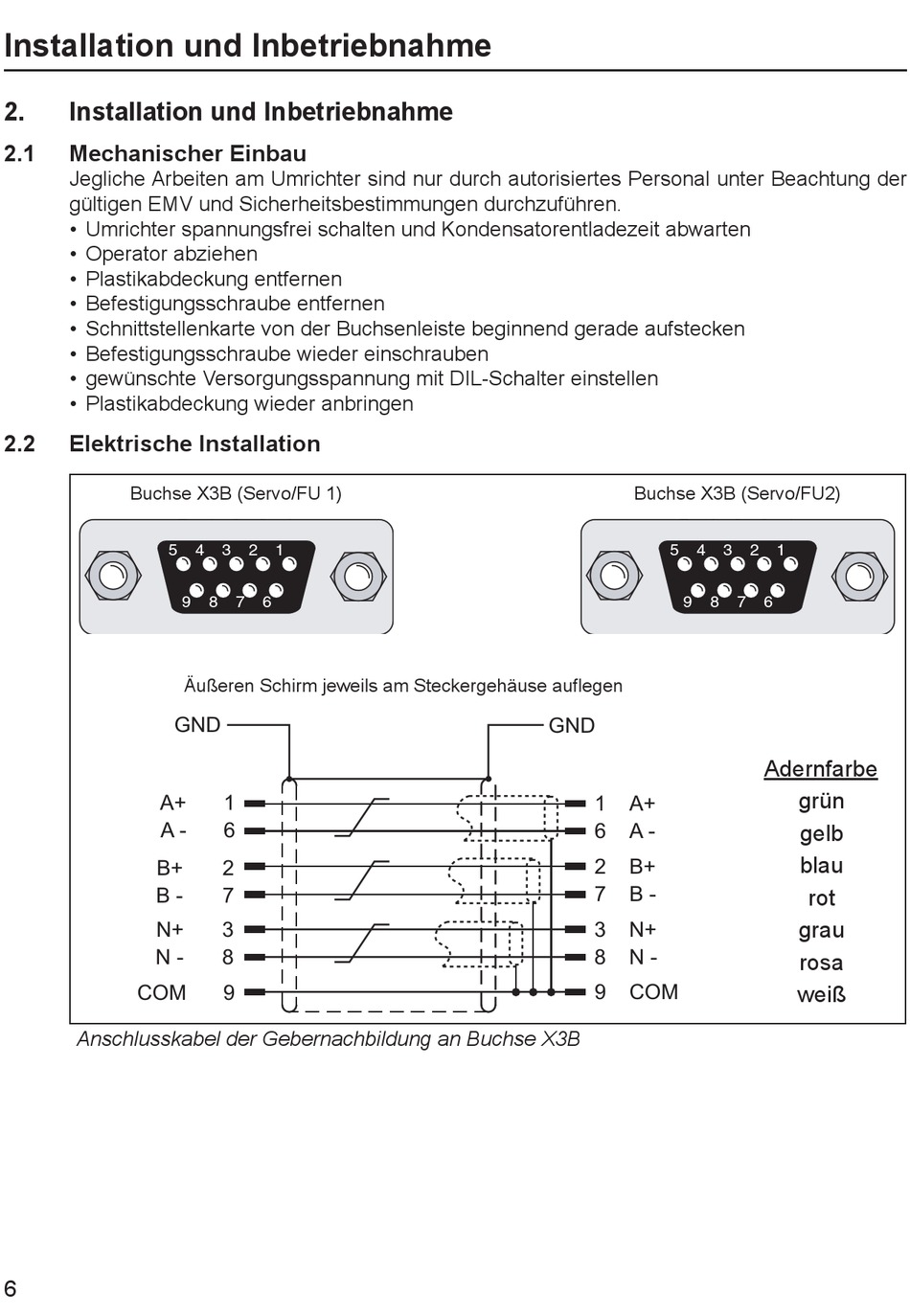

Anschlusskabel der Gebernachbildung an Buchse X3B
6
5 4 3 2 1
4 3 2 1
9 8 7 6
9 8 7 6
Äußeren Schirm jeweils am Steckergehäuse auflegen
�
�
�
�
�
�
�
Buchse X3B (Servo/FU2)
5 4 3 2 1
5 4
9 8
9 8 7 6
���
� ��
� ���
� ��
� ���
� ��
� ���
� ���
3 2 1
7 6
Adernfarbe
grün
gelb
blau
rot
grau
rosa
weiß
