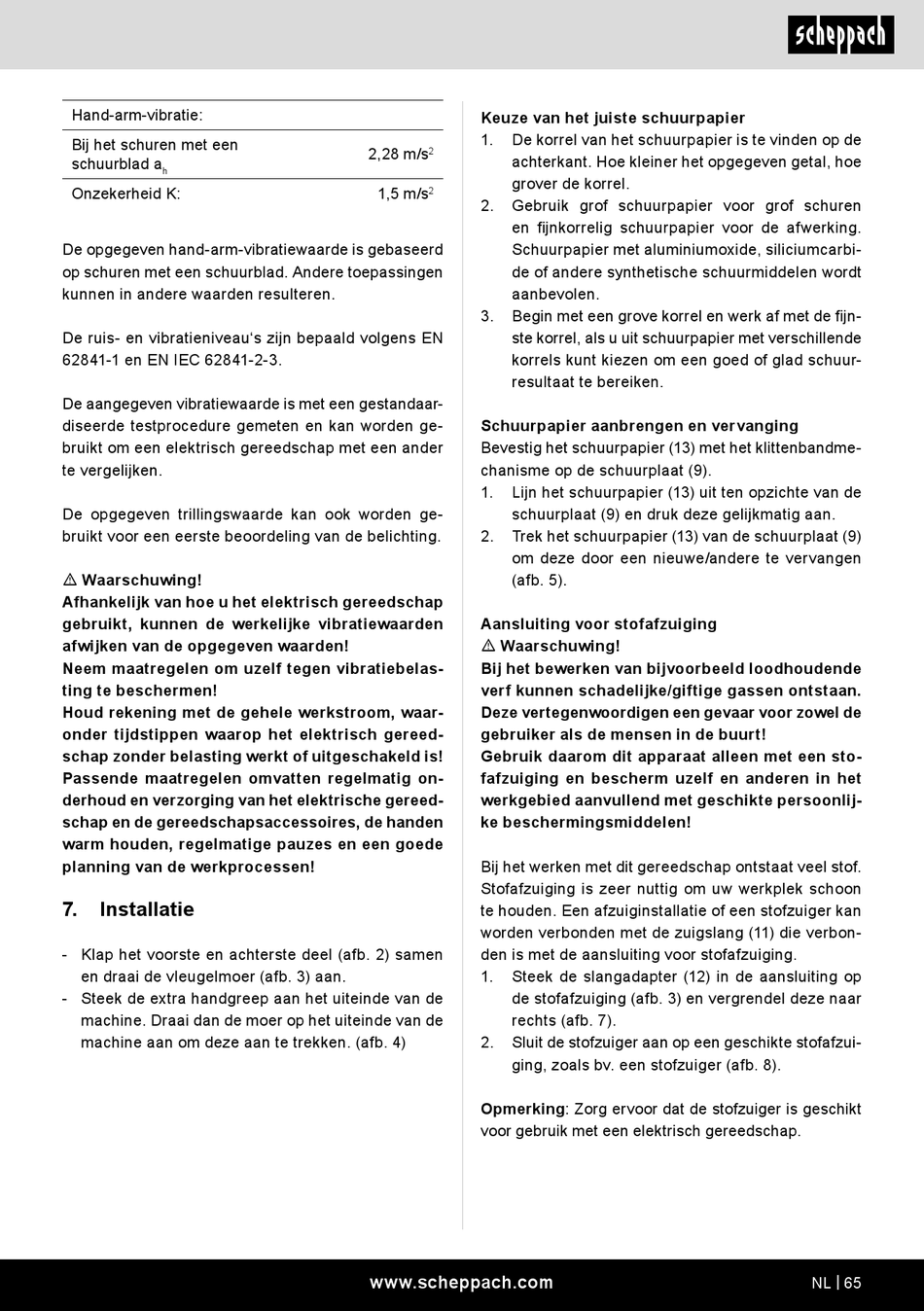

Scheppach DS920 Originalbetriebsanleitung Seite 65

Hand-arm-vibratie:
Bij het schuren met een
schuurblad a
h
Onzekerheid K:
De opgegeven hand-arm-vibratiewaarde is gebaseerd
op schuren met een schuurblad. Andere toepassingen
kunnen in andere waarden resulteren.
De ruis- en vibratieniveau's zijn bepaald volgens EN
62841-1 en EN IEC 62841-2-3.
De aangegeven vibratiewaarde is met een gestandaar-
diseerde testprocedure gemeten en kan worden ge-
bruikt om een elektrisch gereedschap met een ander
te vergelijken.
De opgegeven trillingswaarde kan ook worden ge-
bruikt voor een eerste beoordeling van de belichting.
m Waarschuwing!
Afhankelijk van hoe u het elektrisch gereedschap
gebruikt, kunnen de werkelijke vibratiewaarden
afwijken van de opgegeven waarden!
Neem maatregelen om uzelf tegen vibratiebelas-
ting te beschermen!
Houd rekening met de gehele werkstroom, waar-
onder tijdstippen waarop het elektrisch gereed-
schap zonder belasting werkt of uitgeschakeld is!
Passende maatregelen omvatten regelmatig on-
derhoud en verzorging van het elektrische gereed-
schap en de gereedschapsaccessoires, de handen
warm houden, regelmatige pauzes en een goede
planning van de werkprocessen!
7. Installatie
- Klap het voorste en achterste deel (afb. 2) samen
en draai de vleugelmoer (afb. 3) aan.
- Steek de extra handgreep aan het uiteinde van de
machine. Draai dan de moer op het uiteinde van de
machine aan om deze aan te trekken. (afb. 4)
Keuze van het juiste schuurpapier
1. De korrel van het schuurpapier is te vinden op de
2,28 m/s
2
achterkant. Hoe kleiner het opgegeven getal, hoe
grover de korrel.
1,5 m/s
2
2. Gebruik grof schuurpapier voor grof schuren
en fijnkorrelig schuurpapier voor de afwerking.
Schuurpapier met aluminiumoxide, siliciumcarbi-
de of andere synthetische schuurmiddelen wordt
aanbevolen.
3. Begin met een grove korrel en werk af met de fijn-
ste korrel, als u uit schuurpapier met verschillende
korrels kunt kiezen om een goed of glad schuur-
resultaat te bereiken.
Schuurpapier aanbrengen en vervanging
Bevestig het schuurpapier (13) met het klittenbandme-
chanisme op de schuurplaat (9).
1. Lijn het schuurpapier (13) uit ten opzichte van de
schuurplaat (9) en druk deze gelijkmatig aan.
2. Trek het schuurpapier (13) van de schuurplaat (9)
om deze door een nieuwe/andere te vervangen
(afb. 5).
Aansluiting voor stofafzuiging
m Waarschuwing!
Bij het bewerken van bijvoorbeeld loodhoudende
verf kunnen schadelijke/giftige gassen ontstaan.
Deze vertegenwoordigen een gevaar voor zowel de
gebruiker als de mensen in de buurt!
Gebruik daarom dit apparaat alleen met een sto-
fafzuiging en bescherm uzelf en anderen in het
werkgebied aanvullend met geschikte persoonlij-
ke beschermingsmiddelen!
Bij het werken met dit gereedschap ontstaat veel stof.
Stofafzuiging is zeer nuttig om uw werkplek schoon
te houden. Een afzuiginstallatie of een stofzuiger kan
worden verbonden met de zuigslang (11) die verbon-
den is met de aansluiting voor stofafzuiging.
1. Steek de slangadapter (12) in de aansluiting op
de stofafzuiging (afb. 3) en vergrendel deze naar
rechts (afb. 7).
2. Sluit de stofzuiger aan op een geschikte stofafzui-
ging, zoals bv. een stofzuiger (afb. 8).
Opmerking: Zorg ervoor dat de stofzuiger is geschikt
voor gebruik met een elektrisch gereedschap.
www.scheppach.com NL | 65
