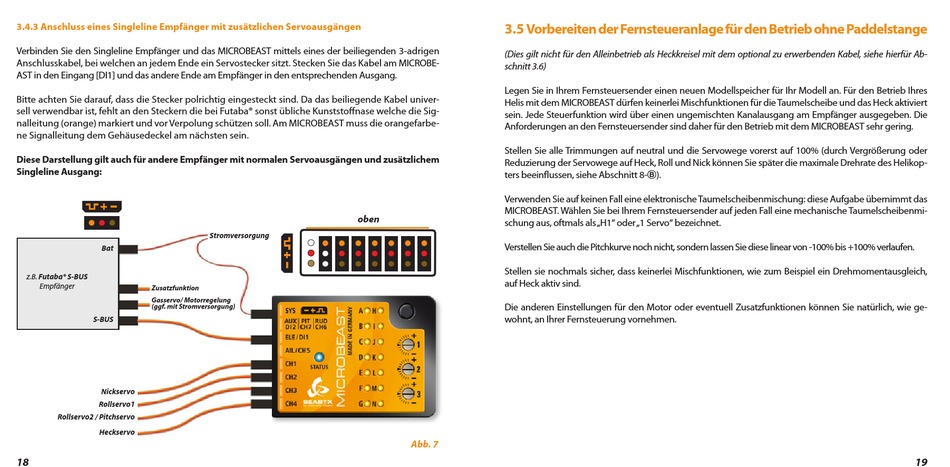

3 .4 .3 Anschluss eines Singleline Empfänger mit zusätzlichen Servoausgängen
Verbinden Sie den Singleline Empfänger und das MICROBEAST mittels eines der beiliegenden 3-adrigen
Anschlusskabel, bei welchen an jedem Ende ein Servostecker sitzt. Stecken Sie das Kabel am MICROBE-
AST in den Eingang [DI1] und das andere Ende am Empfänger in den entsprechenden Ausgang.
Bitte achten Sie darauf, dass die Stecker polrichtig eingesteckt sind. Da das beiliegende Kabel univer-
sell verwendbar ist, fehlt an den Steckern die bei Futaba® sonst übliche Kunststoffnase welche die Sig-
nalleitung (orange) markiert und vor Verpolung schützen soll. Am MICROBEAST muss die orangefarbe-
ne Signalleitung dem Gehäusedeckel am nächsten sein.
Diese Darstellung gilt auch für andere Empfänger mit normalen Servoausgängen und zusätzlichem
Singleline Ausgang:
Bat
z.B. Futaba® S-BUS
Empfänger
Zusatzfunktion
Gasservo/ Motorregelung
(ggf. mit Stromversorgung)
S-BUS
Nickservo
Rollservo1
Rollservo2 / Pitchservo
Heckservo
18
oben
Stromversorgung
3 .5 Vorbereiten der Fernsteueranlage für den Betrieb ohne Paddelstange
(Dies gilt nicht für den Alleinbetrieb als Heckkreisel mit dem optional zu erwerbenden Kabel, siehe hierfür Ab-
schnitt 3.6)
Legen Sie in Ihrem Fernsteuersender einen neuen Modellspeicher für Ihr Modell an. Für den Betrieb Ihres
Helis mit dem MICROBEAST dürfen keinerlei Mischfunktionen für die Taumelscheibe und das Heck aktiviert
sein. Jede Steuerfunktion wird über einen ungemischten Kanalausgang am Empfänger ausgegeben. Die
Anforderungen an den Fernsteuersender sind daher für den Betrieb mit dem MICROBEAST sehr gering.
Stellen Sie alle Trimmungen auf neutral und die Servowege vorerst auf 100% (durch Vergrößerung oder
Reduzierung der Servowege auf Heck, Roll und Nick können Sie später die maximale Drehrate des Helikop-
ters beeinflussen, siehe Abschnitt 8-B).
Verwenden Sie auf keinen Fall eine elektronische Taumelscheibenmischung: diese Aufgabe übernimmt das
MICROBEAST. Wählen Sie bei Ihrem Fernsteuersender auf jeden Fall eine mechanische Taumelscheibenmi-
schung aus, oftmals als „H1" oder „1 Servo" bezeichnet.
Verstellen Sie auch die Pitchkurve noch nicht, sondern lassen Sie diese linear von -100% bis +100% verlaufen.
Stellen sie nochmals sicher, dass keinerlei Mischfunktionen, wie zum Beispiel ein Drehmomentausgleich,
auf Heck aktiv sind.
Die anderen Einstellungen für den Motor oder eventuell Zusatzfunktionen können Sie natürlich, wie ge-
wohnt, an Ihrer Fernsteuerung vornehmen.
Abb. 7
19
