Zeichenerklärung:
LED leuchtet:
Drücken Sie dann einmal kurz auf den Taster, um zu Menüpunkt B zu wechseln, bzw . um bei Auswahl
eines Standardempfängers die Initialisierung zu starten . (Sollten Sie schon vorher aus Versehen
kurz gedrückt haben, so schalten Sie die Stromversorgung nochmals aus und wiederholen Sie die Ein-
stellprozedur.)

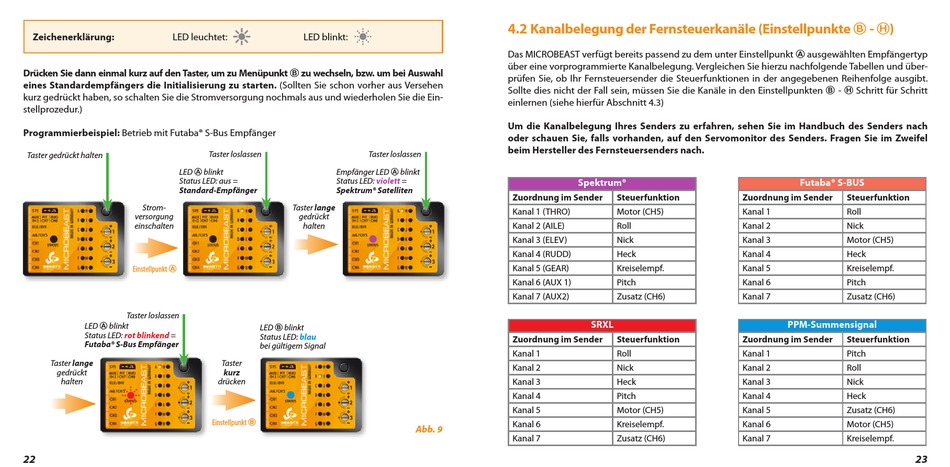

Programmierbeispiel: Betrieb mit Futaba® S-Bus Empfänger
Taster gedrückt halten
LED A blinkt
Status LED: aus =
Standard-Empfänger
Strom-
versorgung
einschalten
Einstellpunkt A
Taster loslassen
LED A blinkt
Status LED:
rot blinkend
=
Futaba® S-Bus Empfänger
Taster lange
gedrückt
halten
22
LED blinkt:
Taster loslassen
Taster loslassen
Empfänger LED A blinkt
Status LED:
violett
Spektrum® Satelliten
Taster lange
gedrückt
halten
LED B blinkt
blau
Status LED:
bei gültigem Signal
Taster
kurz
drücken
Einstellpunkt B
4 .2 Kanalbelegung der Fernsteuerkanäle (Einstellpunkte B - H)
Das MICROBEAST verfügt bereits passend zu dem unter Einstellpunkt A ausgewählten Empfängertyp
über eine vorprogrammierte Kanalbelegung. Vergleichen Sie hierzu nachfolgende Tabellen und über-
prüfen Sie, ob Ihr Fernsteuersender die Steuerfunktionen in der angegebenen Reihenfolge ausgibt.
Sollte dies nicht der Fall sein, müssen Sie die Kanäle in den Einstellpunkten B - H Schritt für Schritt
einlernen (siehe hierfür Abschnitt 4.3)
Um die Kanalbelegung Ihres Senders zu erfahren, sehen Sie im Handbuch des Senders nach
oder schauen Sie, falls vorhanden, auf den Servomonitor des Senders . Fragen Sie im Zweifel
beim Hersteller des Fernsteuersenders nach .
=
Spektrum®
Zuordnung im Sender
Kanal 1 (THRO)
Kanal 2 (AILE)
Kanal 3 (ELEV)
Kanal 4 (RUDD)
Kanal 5 (GEAR)
Kanal 6 (AUX 1)
Kanal 7 (AUX2)
Zuordnung im Sender
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Kanal 5
Kanal 6
Abb. 9
Kanal 7
Steuerfunktion
Zuordnung im Sender
Motor (CH5)
Kanal 1
Roll
Kanal 2
Nick
Kanal 3
Heck
Kanal 4
Kreiselempf.
Kanal 5
Pitch
Kanal 6
Zusatz (CH6)
Kanal 7
SRXL
Steuerfunktion
Zuordnung im Sender
Roll
Kanal 1
Nick
Kanal 2
Heck
Kanal 3
Pitch
Kanal 4
Motor (CH5)
Kanal 5
Kreiselempf.
Kanal 6
Zusatz (CH6)
Kanal 7
Futaba® S-BUS
Steuerfunktion
Roll
Nick
Motor (CH5)
Heck
Kreiselempf.
Pitch
Zusatz (CH6)
PPM-Summensignal
Steuerfunktion
Pitch
Roll
Nick
Heck
Zusatz (CH6)
Motor (CH5)
Kreiselempf.
23
