Martin MAC III PROFILE Bedienungsanleitung Seite 17

- Der das Gerät leuchtet waagrecht nach vorne (die Vorderseite des Geräts ist mit einem Pfeil an der
Unterseite der Basis markiert), wenn Pan auf 90° oder 450° und Tilt auf +90° steht.
- Inside lässt nur Dreh- und Kippbewegungen innerhalb der definierten Grenzen zu, d.h. der Kopf kann
nicht über die Grenzen hinausschwenken.
- Outside lässt nur Dreh- und Kippbewegungen außerhalb der definierten Grenzen zu, d.h. der Kopf
kann nicht über die Grenzen hineinschwenken.
- Die Begrenzungen werden erst aktiv, nachdem sich der Kopf innerhalb oder außerhalb des definierten
Bereichs befindet.
- Bei aktivierter Funktion leuchtet die PAN/Tilt-LED unten rechts neben dem Display.
Siehe Bild 10. Wenn Sie z.B. die Drehbewegung des Kopfes auf +/-20% nach vorne und die
Kippbewegung auf +/- 18° nach vorne begrenzen wollen, geben Sie folgende Werte ein:
1. Setzen Sie PAN MINIMUM auf 70°.
2. Setzen Sie PAN MAXIMUM auf 110°.
3. Setzen Sie TILT MINIMUM auf +72°.
4. Setzen Sie TILT MAXIMUM auf +108°.
5. Setzen Sie P/T LIMIT AREA auf Inside.
Wichtig! Beim Ausschalten des Geräts bewegt sich der Kopf unabhängig von den Einstellungen der
Pan/Tilt-Begrenzung in seine Schwerpunktlage (z.B. Frontlinse nach unten bei hängendem Gerät,
Frontlinse zur Seite bei stehendem Gerät). Beim Einschalten des Geräts bewegt sich der Kopf erst,
wenn er entsprechende Steuerbefehle erhält. Wenn sich der Kopf bewegen soll und er sich
außerhalb der definierten Grenzen befindet, bewegt er sich langsam, bis er die Grenzen erreicht hat.
Dadurch wird die Gefahr von Beschädigungen durch eine schnelle, starke Bewegung vermindert.
• LINKED ZOOM/FOCUS koppelt den Fokus an den Zoom (siehe "Fokus und Zoom" auf Seite 24).
• LAMP COOLING setzt die Kühlung des Leuchtmittels auf 50% oder 80%. Die Farbtemperatur des
Leuchtmittels seine Leistung am Ende seiner Lebensdauer ändert sich abhängig von der Kühlung
geringfügig. Die Voreinstellung ist 80%. Mit dieser Einstellung erreichen Sie das optimale Verhalten des
Leuchtmittels über seine gesamte Lebensdauer. Gegen Ende der Lebensdauer nimmt die Helligkeit
schnell ab.
• FAN CLEAN MODE enthält drei Optionen, um die Lüfter zu säubern:
- Off: Die Lüfter arbeiten normal, keine Reinigungsfunktion.
- Auto: Die Lüfter arbeiten normal. Wenn ein Lüfterfehler entdeckt wird, arbeitet der betreffende Lüfter
kurzzeitig mit 100% Drehzahl und kehrt dann zum normalen Betrieb zurück. Wenn der Lüfterfehler
nach drei Reinigungszyklen nicht behoben wird, kehrt der Lüfter zum normalen Betrieb zurück, der
Lüfterfehler wird gespeichert. Diese Funktion steht für jeden Lüfter zur Verfügung. Der Zähler der
Lüfterreinigungen wird beim Reset des Geräts und beim Ändern des FAN CLEAN MODE
zurückgesetzt.
- Forced betreibt alle Lüfter mit voller Drehzahl, bis der FAN CLEAN MODE geändert wird.
Bewegungsbereich Pan
Inside, min. +70°, max. +110°
+70°
+90°
+110°

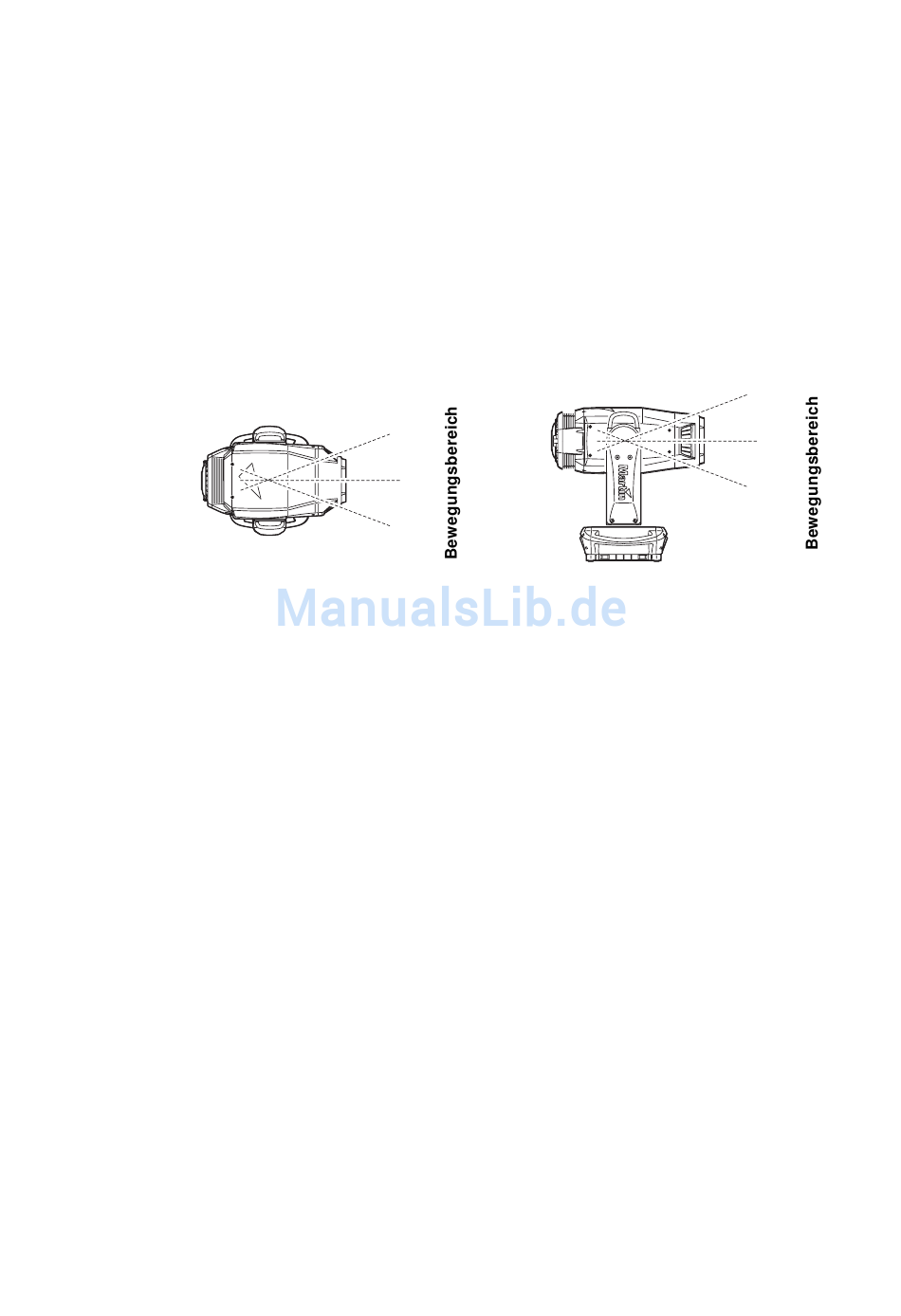

Bild 10: Pan/Tilt Begrenzung
Gerätemenü
Bewegungsbereich Tilt
Inside, min. +72°, max. +108°
+72°
+90°
+108°
17
