Montage
Warnung! Der Pan-Motor des MAC III Profile verfügt über hohes Drehmoment. Die Basis kann sich
bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht. Schalten Sie den MAC III Profile
erst ein, wenn die Basis gegen Verdrehen gesichert wurde.
Warnung! Verwenden Sie immer 2 Klemmen zur Montage des Geräts. Verriegeln Sie die
Schnellverbinder der Klemmen. Die Schnellverschlüsse sind erst verriegelt, wenn sie eine viertel
Umdrehung im Uhrzeigersinn gedreht wurden.
Warnung! Wenn das Gerät gehängt wird, muss es mit einer zweiten, unabhängigen Sicherung
gegen Absturz gesichert werden. Das Fangseil darf nur am Ankerpunkt für das Fangseil an der
Basis des Geräts befestigt werden. Das Fangseil darf nicht an den Griffen der Basis oder des
Bügels befestigt werden.
Warnung! Wenn das Gerät nicht mit dem Bügel senkrecht nach unten zeigend befestigt wird,
müssen Sie zwei Halfcoupler zur Befestigung verwenden. Verwenden Sie keine Klemmen, die nicht
vollständig die tragende Struktur umschließen.
Warnung! Bei Verwendung des Geräts im Freien müssen Sie sicherstellen, dass Sonnenlicht nicht
in die Frontlinse scheinen kann. Die Frontlinse des MAC III Profile fokussiert die Sonnenstrahlen.
Dadurch können Komponenten im Inneren des Geräts beschädigt werden. Es besteht Brandgefahr.
Wichtig! Der Abstand zu anderen Lichtquellen, die das Display des MAC III Profile anleuchten
können, beträgt 3 m. Intensiver Lichteinfall kann das Display beschädigen.
Der MAC III Profile kann auf stehend
auf einer ebenen Oberfläche oder in
beliebiger Orientierung gehängt
werden. Verwenden Sie Halfcoupler
(siehe Bild 5), wenn der Bügel nicht
senkrecht nach unten zeigt. Die
Aufnahmen für die Befestigung der
Klemmen in der Basis ermöglichen die
parallele, lotrechte und im 45°-Winkel
zur Frontseite Befestigung der
Klemmen (siehe Bild 4).
Der Bewegungsbereich des Bügels
und des Kopfes kann über das
Gerätemenü begrenzt werden.
Dadurch können Kollisionen mit
anderen Scheinwerfern oder
Strukturen bei beengten
Platzverhältnissen verhindert werden
(siehe PAN/TILT SETTINGS auf Seite
16).
Mont age an einer Truss
1. Vergewissern Sie sich, dass die
Befestigungsklemmen (nicht im
Lieferumfang) unbeschädigt und
für das 10-fache Gewicht des
Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur mindestens für das 10-fache
Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist.
12

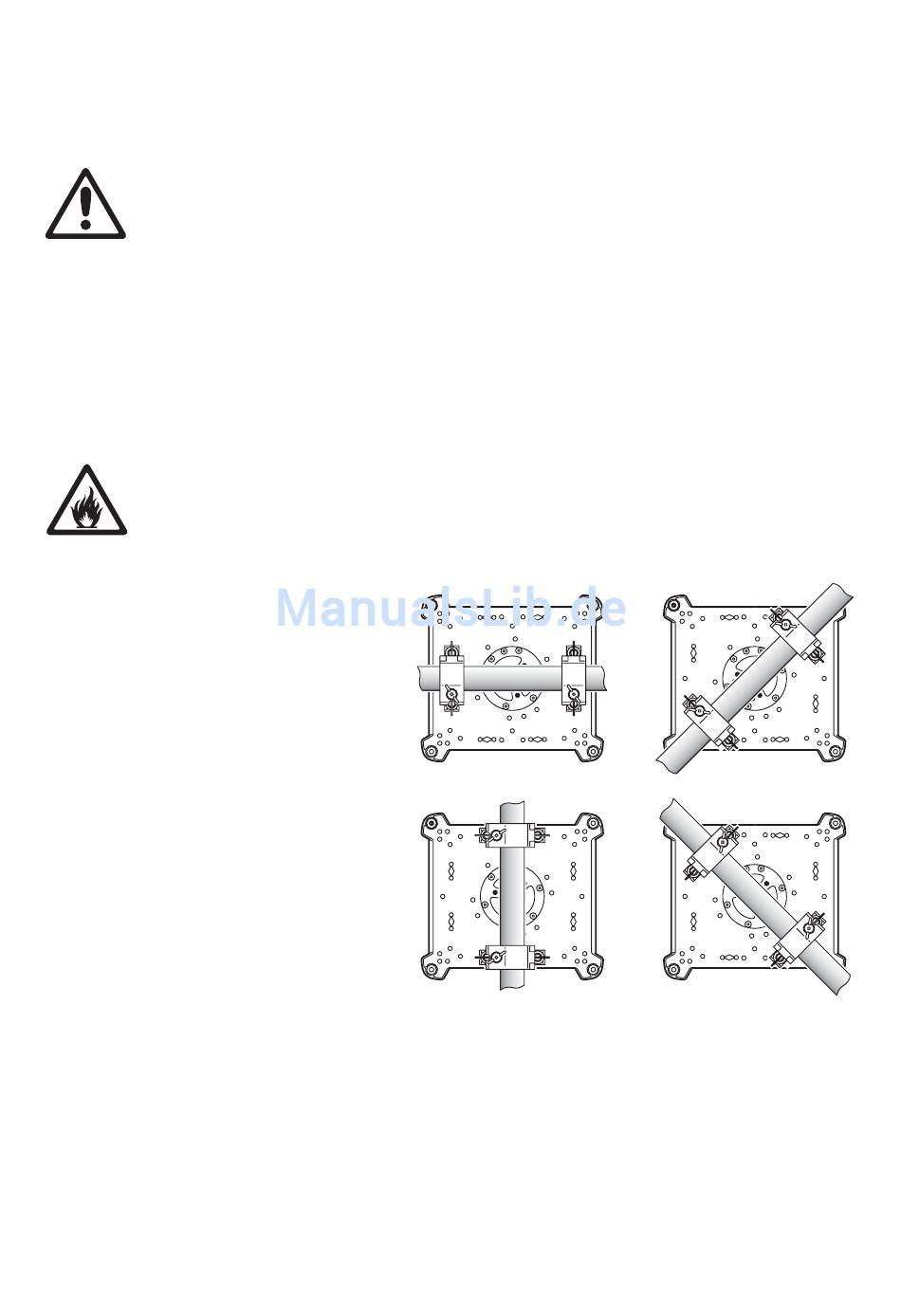

Bild 4: Mögliche Positionen der Klemmen
