Ihre Energie. Optimiert.
6.2.3b Technische Daten – PWM und 0-10 V

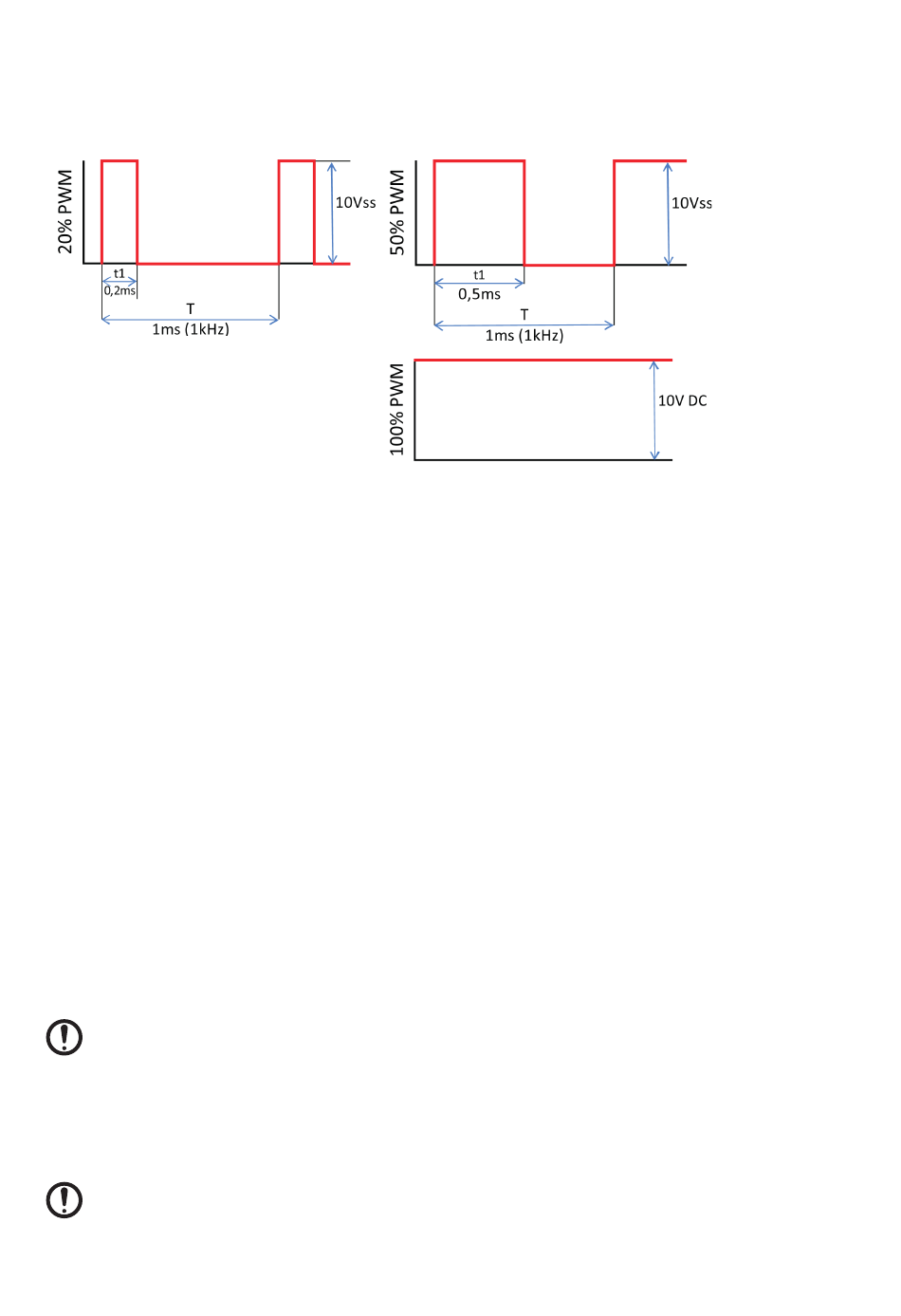

Technische Daten PWM:
PWM: 20% to 100%, 1 kHz
Ausgelegt für einen
Lastwiderstand von 10 kOhm
Technische Daten 0-10 V:
0-10 V: 2 V to 10 V (20% to 100%)
Ausgelegt für einen Lastwiderstand von
10 kOhm.
6.2.4 Vorspülzeit
Während dieser Zeit läuft die Pumpe mit voller Drehzahl (100%), um einen sicheren Anlauf zu gewährleis-
ten. Erst nach dieser Spülzeit läuft die Pumpe mit kontrollierter Drehzahl und schaltet je nach eingestelltem
Modus auf die maximale oder minimale Drehzahl.
Die Vorspülzeit kann nicht angewendet werden bei 0-10 V / PWM Pumpen.
Einstellbereich: 5 bis 600 Sekunden / Voreinstellung: 8 Sekunden
6.2.5 Regelzeit
Mit der Regelzeit wird die Trägheit der Drehzahlregelung bestimmt, um starke Temperaturschwingungen
möglichst zu verhindern. Hier wird die Zeitspanne eingegeben, die für einen kompletten Regeldurchlauf von
minimaler Drehzahl bis auf maximale Drehzahl benötigt wird.
Einstellbereich: 1 bis 15 Minuten / Voreinstellung: 4 Minuten
6.2.6 Max. Drehzahl
Hier wird die maximale Drehzahl der Pumpe festgelegt. Während der Einstellung läuft die Pumpe in der
jeweiligen Drehzahl und der Durchfluss kann ermittelt werden.
Einstellbereich: 70 % bis 100 % / Voreinstellung: 100 %
Wenn Sie dieses Menü auswählen, werden Sie möglicherweise aufgefordert, die Einstellungen für die Drehgeschwindigkeit
zu speichern.
6.2.7 Min. Drehzahl
Hier wird die minimale Drehzahl der Pumpe festgelegt. Während der Einstellung läuft die Pumpe in der
jeweiligen Drehzahl und der Durchfluss kann ermittelt werden.
Einstellbereich: („6.2.3.9 Drehzahl bei „Ein", Seite 43) bis max. Drehzahl -5% / Voreinstellung: 30%
Die Prozentangaben sind Richtwerte, die je nach Anlage, Pumpe und Förderleistung mehr oder weniger stark variieren
können. 100% ist die maximal mögliche Spannung/Frequenz.
44 | DE
10 V = 100% Drehzahl
5 V = 50% Drehzahl
2 V = 20% Drehzahl
0 V = Aus
