Installation
Wandmontage
1.
Lösen Sie die Schraube der Abdeckung vollständig
2.
Nehmen Sie die Klemmenabdeckung vorsichtig vom Unterteil ab. Lösen Sie die beiden Schrauben am
Oberteil und nehmen Sie das Oberteil vom Sockel ab.
3.
Markieren Sie die drei Befestigungslöcher (siehe „Gehäuseunterteil" unten). Achten Sie darauf, dass die
Wandoberfläche möglichst eben ist, damit sich das Gehäuse beim Anbringen nicht verzieht.
4.
Für die Montage des Reglers an einer Ziegel- oder Betonwand bohren Sie an den markierten Stellen
drei 6-mm-Löcher in die Wand. Stecken Sie die dem Regler beiliegenden Dübel in die Löcher.
5.
Setzen Sie den Regler auf die obere Schraube.
6.
Die beiden unteren Schrauben einsetzen und einschrauben.
Installieren Sie den Regler nur in trockenen Räumen und unter den oben beschriebenen Umgebungsbedingungen.
Der Regler darf nicht von hinten zugänglich sein!

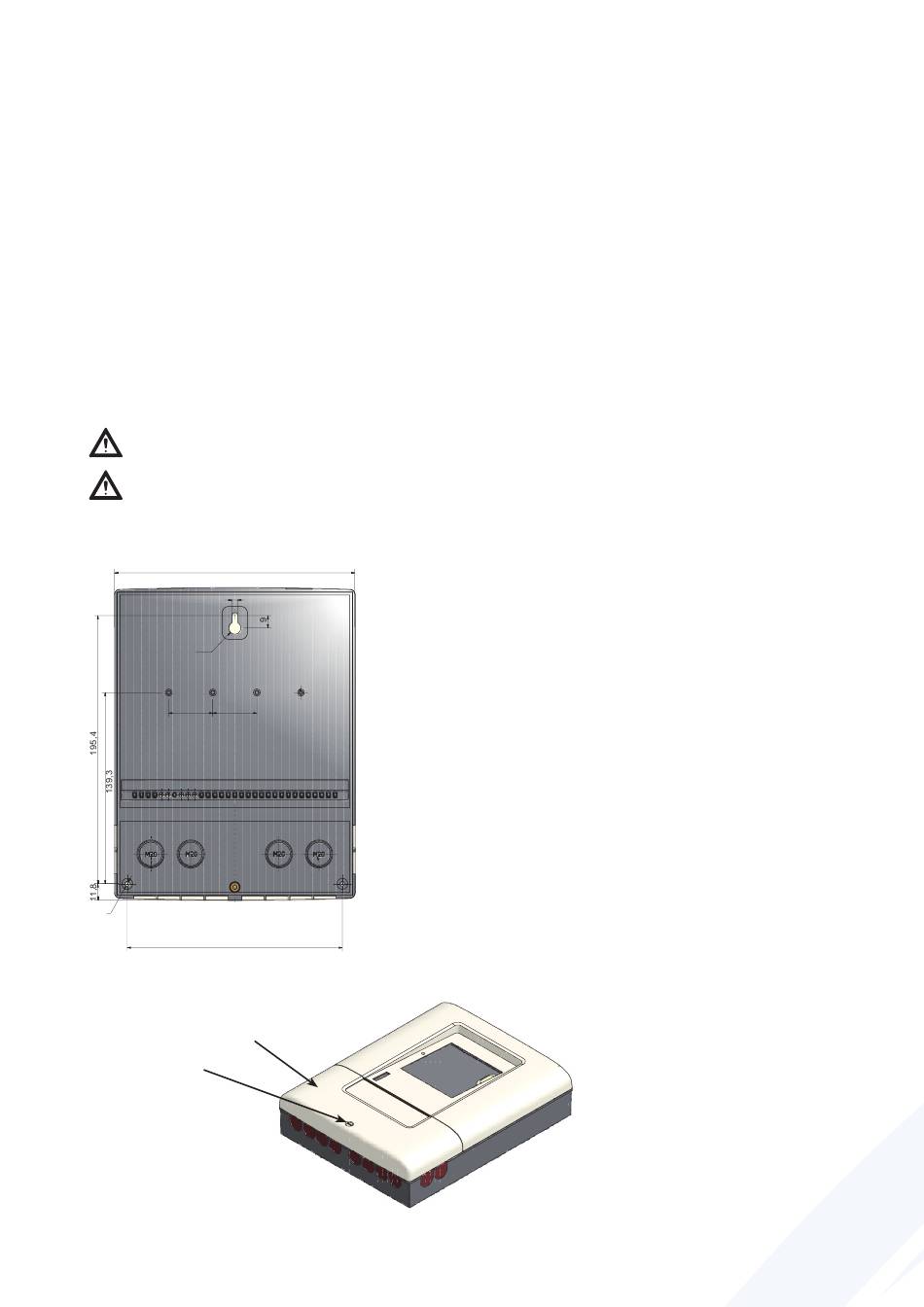

Gehäuseunterteil
169.3
4.4
R4.5
33
33
3.5
n
161
Gehäuseoberteil
Klemmenabdeckung
Schraube der
Abdeckung
