Anschlussdiagrammme
Programm 6.1.7. SP, Safe Plate Wärmetauscher mit Bypass-Klappe,
einem Pufferspeicher und Mischventil.

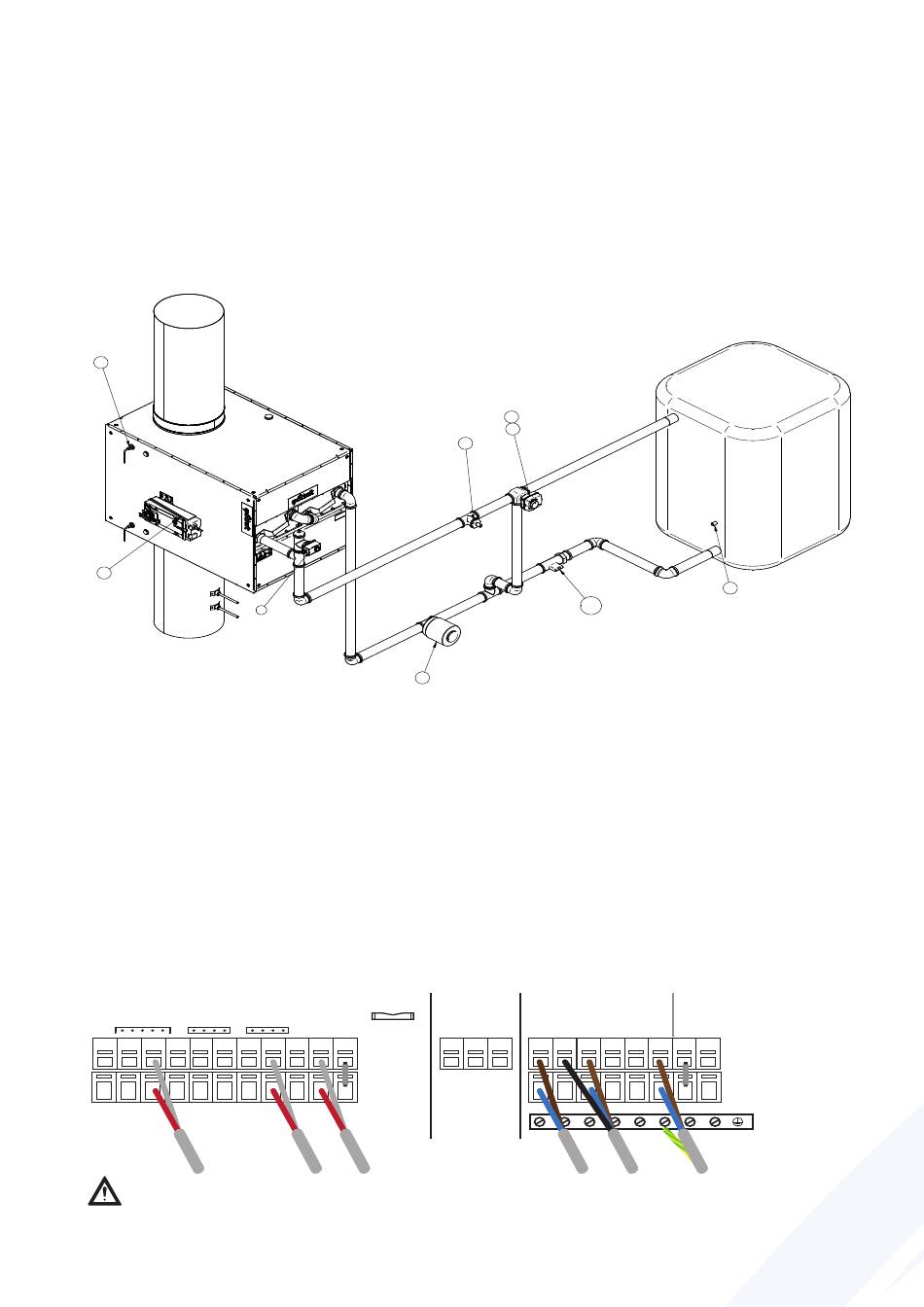

Dieses Diagramm zeigt folgendes System:
Wärmetauscher mit Bypassklappe. Ein Pufferspeicher, ein Mischer und eine Umwälzpumpe.
S8
R6
A1
Bringen Sie den Temperatursensor S8 im Eingang des Wärmetauschers an.
Montieren Sie den S3-Temperaturfühler an der Vorlaufleitung unmittelbar hinter der Umwälzpumpe.
Montieren Sie den Temperaturfühler S1 im unteren Teil des Pufferspeichers.
VFS ist der Energiefühler für die Wärmemengenmessung - optional erhältlich.
A1 ist der Sicherheitstemperaturbegrenzer STB. Achtung: nur mit externen Fühlern verwenden!
Der Mischer auf R4 (braun/schwarz) und R5 (schwarz/braun) montieren. Siehe Installationshinweis SM230
mit MV20/25/32 auf Seite 19.
Die Umwälzpumpe auf die Klemme R1 montieren.
Der Bypassmotor auf die Klemme R6 montieren.
Die untere Klemmleiste ist der Minuspol bzw. der Nullleiter.
Kleinspannungen
RC
VFS2
VFS1
V2
V1
S8
S7
S6
S5
S4
S8
Ein Sicherheitstemperaturbegrenzer STB muss im Vorlauf montiert werden und
bei einer Temperatur von 100°C die Bypassklappe schließen!
R1
SD Card
S3
S2
S1
GND
S3
S1
R4
R5
S3
VFS
PF-Relais
Relais
NC
C
NO
R6
R5
R4
R3
R6
3112019_EHC20_DE
S1
Netz / Mains
R2
R1
N
L
R4/R5
R1
DE | 15
