Ihre Energie. Optimiert.

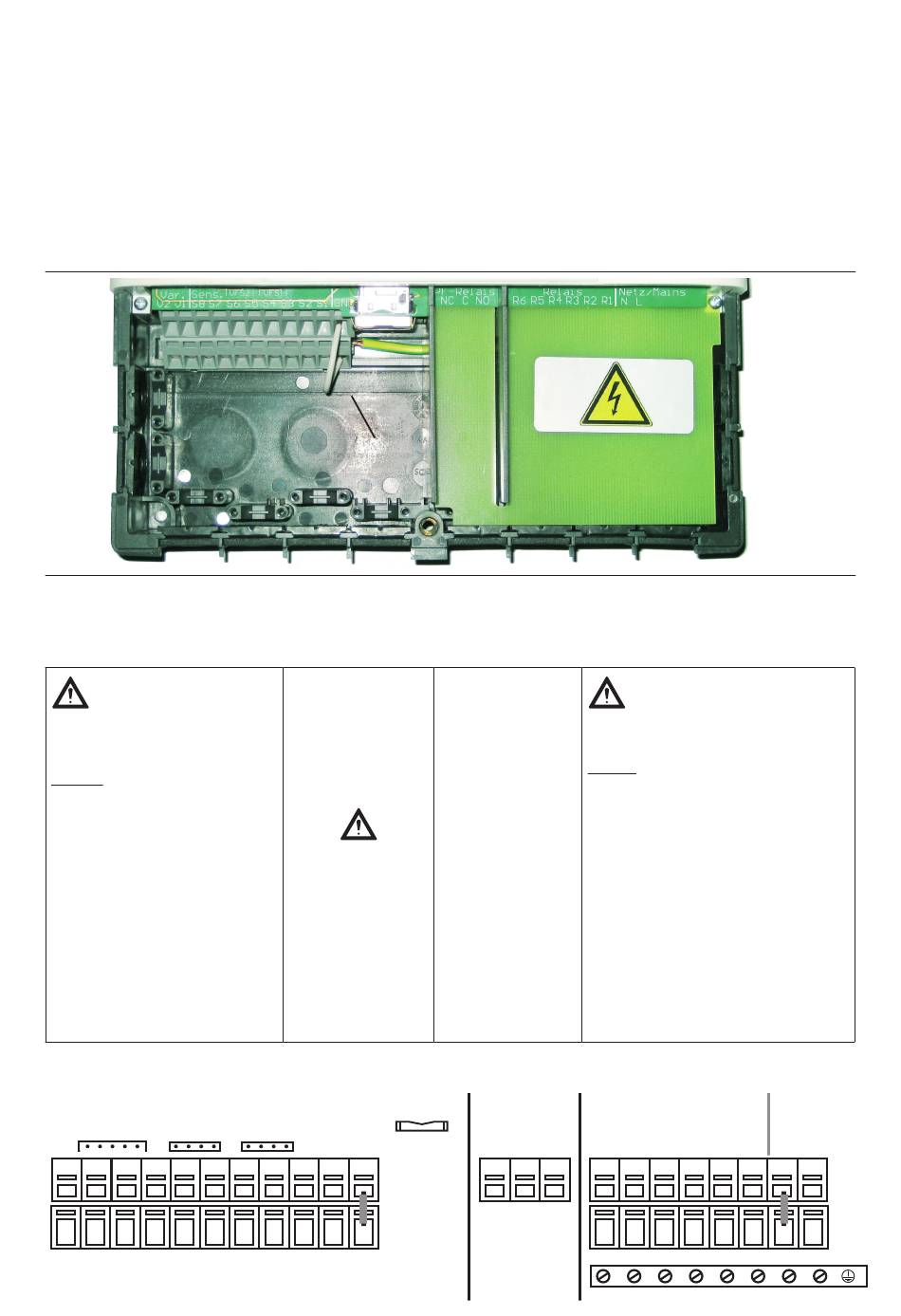

Klemmenplan und Anschlüsse
Klemmengehäuse
Die Netzseite des Anschlussgehäuses ist auf der rechten Seite durch eine zusätzliche Kunststoffplatte
geschützt.
Vergewissern Sie sich vor dem Entfernen der Platte, dass die Stromversorgung des Reglers ausgeschaltet
ist.
Klemmenplan für elektrischen Anschluss
max. 12 V
Kleinspannungen
max. 12 VAC/DC
Klemme
Anschluss für
S1
Sensor 1
S2
Sensor 2
S3
Sensor 3
S4
Sensor 4
S5
Sensor 5
S6
Sensor 6
S7
Sensor 7
S8
Sensor 8
V1
0-10 V/PWM
V2
0-10 V/PWM
VFS1
Grundfos Direkt Sensor
VFS2
Grundfos Direkt Sensor
RC
Raum Controller
Kleinspannungen
RC
V2
V1
S8
S7
14 | DE
SD Card Slot
für Datenspeicherung
und Updates
Achten Sie darauf,
dass Sie die Karte
richtig einsetzen! Die
Karte muss sich ohne
Widerstand ein-
schieben lassen, nicht
gewaltsam einstecken!
VFS2
VFS1
S6
S5
S4
S3
S2
S1
Bridge
Bridge
Potential freies
Relais
NO
Normally open
(Schließer)
C
Common
(Spannung)
NC
Normally closed
(Öffner)
PF-Relais
SD Card
NC
C
GND
Netzseite
230 VAC
Netzspannung 230 VAC 50-60 Hz
Klemme
Anschluss für
R1
Schaltausgang 1 (Drehz.)
R2
Schaltausgang 2 (Drehz.)
R3
Schaltausgang 3
R4
Schaltausgang 4
R5
Schaltausgang 5
R6
Schaltausgang 6
N
Netz Neutralleiter N
L
Externe Netzleitung L
Der Schutzleiter des Peripheriegeräts
muss am Peripheriegerät selbst an dem
PE Metallklemmblock angeschlossen
werden!
Relais
NO
R6
R5
R4
R3
R2
Netz / Mains
R1
N
L
