Elektrischer Anschluss
Trennen Sie vor Arbeiten am Gerät die Stromzufuhr und stellen Sie sicher, dass sie nicht wieder eingeschaltet werden
kann! Vergewissern Sie sich, dass der Strom abgeschaltet ist!
Der elektrische Anschluss darf nur von qualifiziertem Personal unter Beachtung der geltenden Gesetze durchgeführt wer-
den. Der Automat darf nicht in Betrieb genommen werden, wenn Schäden am Gehäuse, wie z.B. Risse, sichtbar sind.
Niederspannungskabel, wie z. B. Temperatursensorkabel, müssen getrennt von Netzspannungskabeln verlegt werden.
Verlegen Sie die Temperaturfühlerleitungen nur auf der linken Seite und die Netzspannungsleitung nur auf der rechten
Seite des Gerätes.
Es wurde für eine sichere Trennung der Spannungsversorgung der automatischen Steuerung gesorgt, beispielsweise durch
die Bereitstellung eines Überhitzungs-Notausschalters.

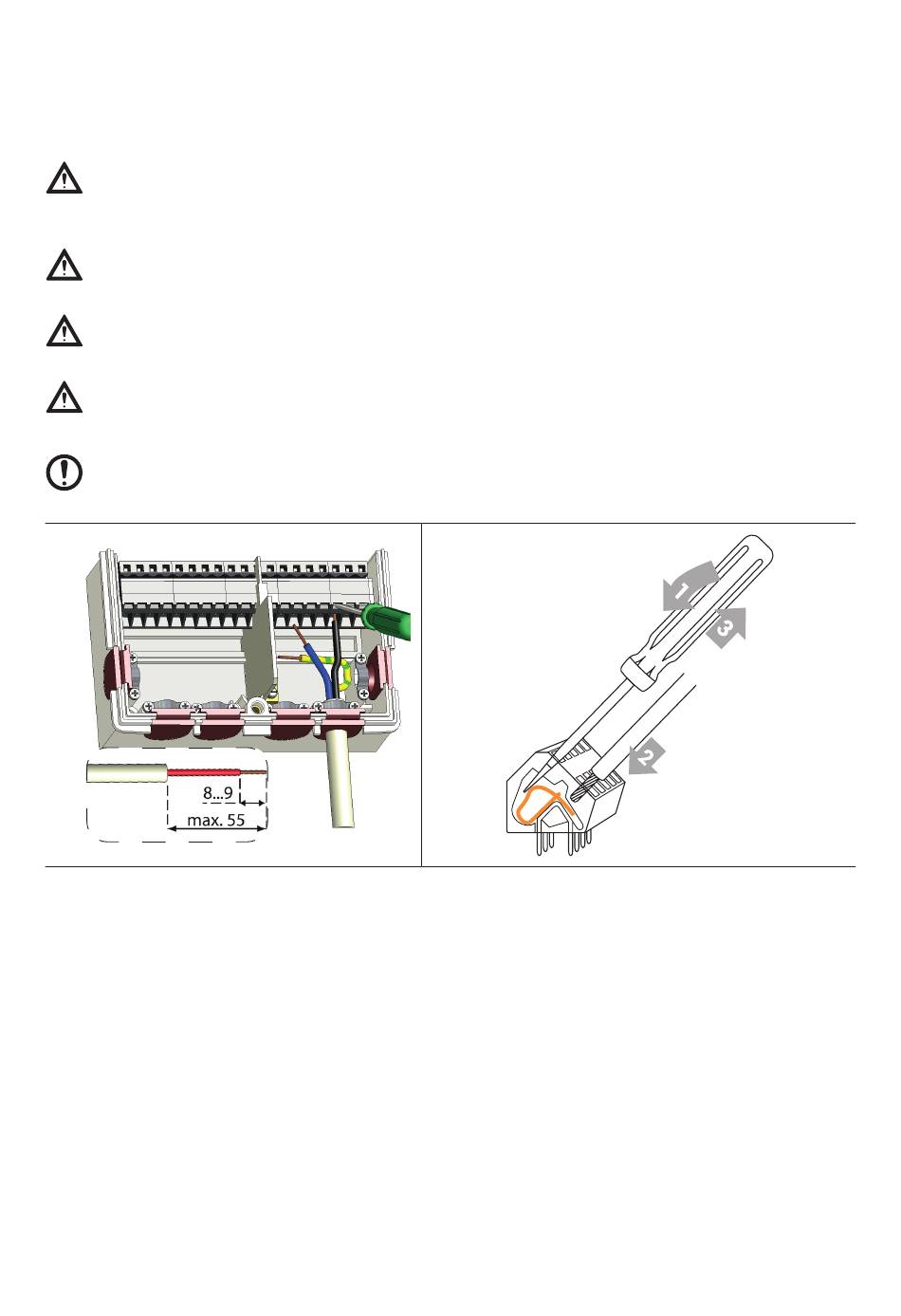

Die an das Gerät anzuschließenden Kabel dürfen maximal 55 mm abisoliert werden und der Mantel sollte im Gehäuse bis
genau hinter die Zugentlastung reichen.
Der Regler und der VFS-Sensor müssen das gleiche Erdungspotential haben. Der VFS-Sensor hat eine Funktionserdung
(PELV). Der PE-Anschluss des Reglers muss an das Rohrleitungssystem in der Nähe des Sensors angeschlossen werden.
Anleitung für die Klemmen
1.
Führen Sie einen geeigneten Schraubendreher in die obere Öffnung ein und drücken Sie die
Sicherungsfeder nach unten. Lassen Sie den Schraubendreher in der Öffnung.
2.
Führen Sie das Kabel in die untere Öffnung ein.
3.
Entfernen Sie den Schraubendreher.
12 | DE
