Option - Wärmemengenzähler SE 20/ SE 25 / SE 32
Mit dem integrierten Wärmemengenzähler und des Durchflussmengenmessers VFS (optionales Zubehör)
kann die zurückgewonnene Wärmemenge gemessen werden
Der Wärmemengenzähler gibt die eingesparte Energiemenge an, sollte aber nicht zu
Abrechnungszwecken verwendet werden!

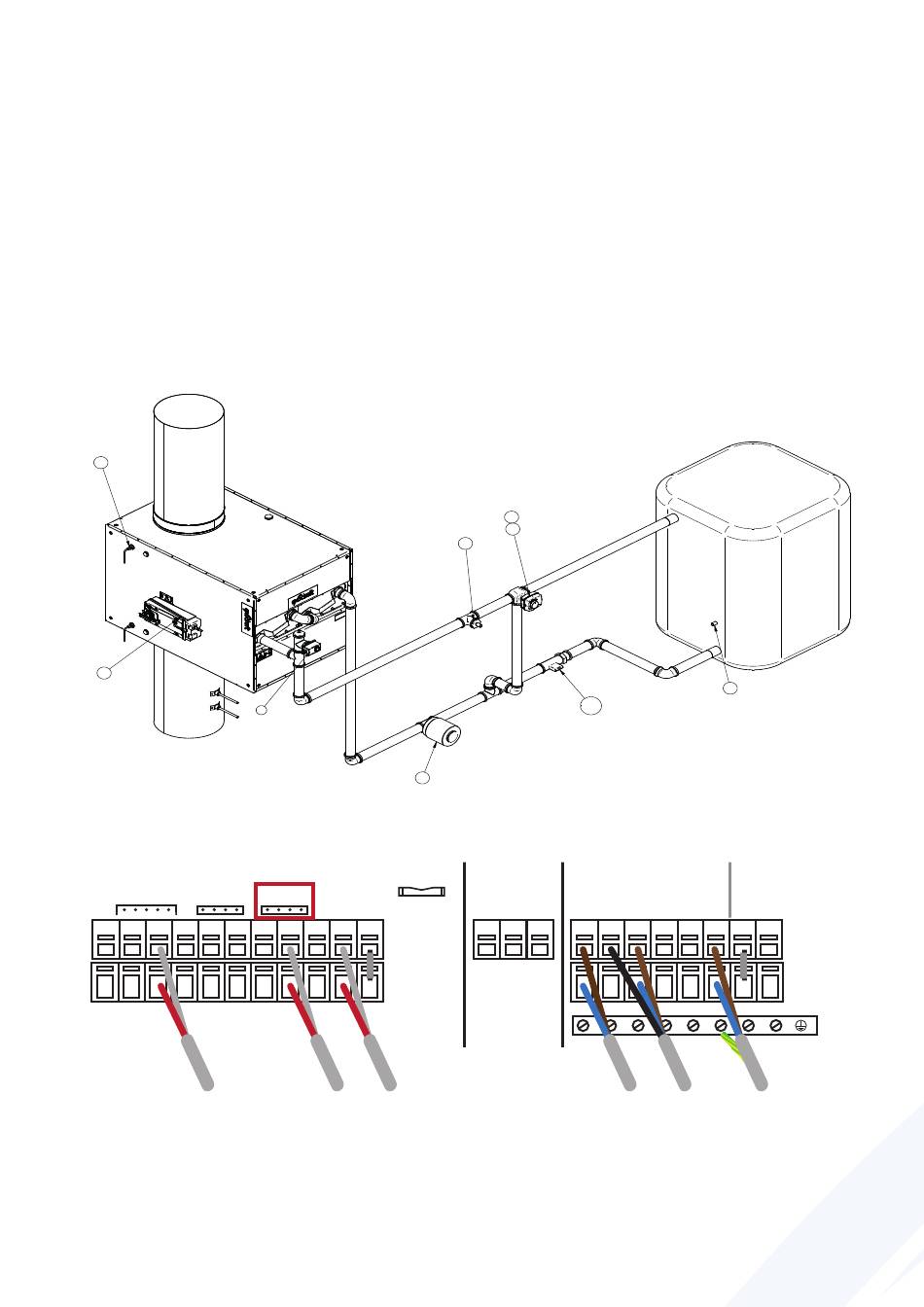

Montage und Anschluss
Bei der Installation des Wärmemengenzählers (WPS) muss unbedingt auf die Durchflussrichtung geachtet
werden, da sonst eine einwandfreie Funktion nicht gewährleistet ist.
Der Anschluss in der EHC 20 erfolgt über die Anschlussbuchse VFS1 durch einfaches aufstecken.
S8
R6
A1
Connector for
Anschlussbuchse
Wärmemengezähler
energy sensor
RC
VFS2
V2
V1
S8
S7
S6
S5
S4
S8
R1
SD Card
VFS1
S3
S2
S1
GND
S3
S1
R4
R5
S3
VFS
NC
C
NO
R6
R5
R4
3112019_EHC20_DE
S1
R3
R2
R1
N
L
R6
R4/R5 R1
DE | 23
