Bedienung
Display und Eingabe
(1)
(2)
(4)

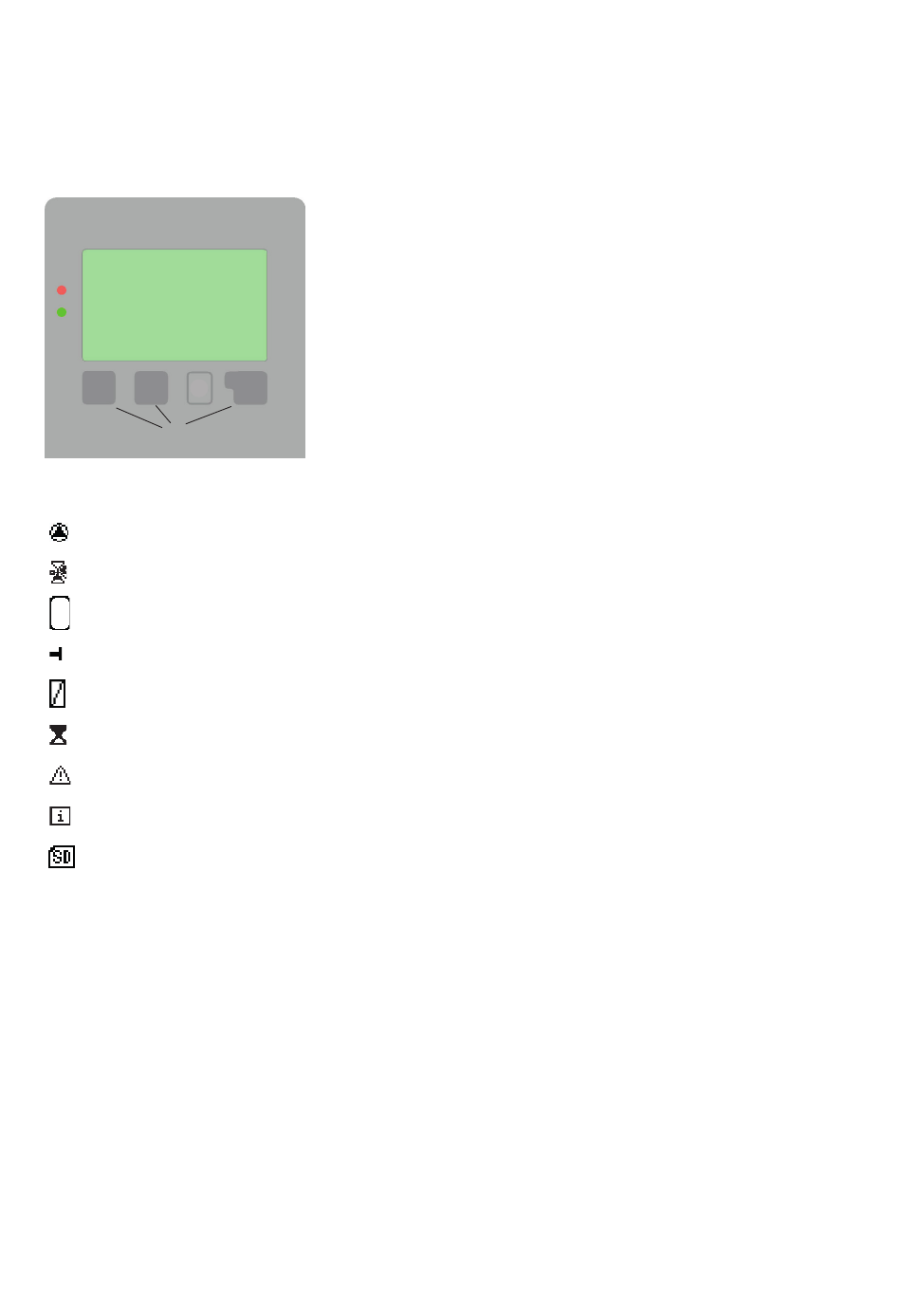

Beispiele für Displaysymbole:
Pumpe (dreht sich im Betrieb)
Ventil (Fließrichtung schwarz)
Speicher
Temperaturfühler
Wärmetauscher
Ladepause (siehe Ladezeit)
Warnung / Fehlermeldung
Neu vorliegende Infos
Logging eingeschaltet
Weitere Symbole finden Sie bei
den Sonderfunktionen
32 | DE
Das Display (1) mit umfangreichem Text- und Grafikmodus ermög-
licht Ihnen eine einfache und fast selbsterklärende Bedienung des
Reglers.
Um aus der Übersicht in die Einstellungen zu gelangen, drücken
Sie bitte die „esc" Taste.
Die grüne Status LED (2) leuchtet sobald ein Relais eingeschaltet
ist, die rote LED blinkt bei einer Fehlermeldung.
Die Eingaben erfolgen über 4 Taster (3+4), die je nach Situation
(3)
unterschiedlichen Funktionen zugeordnet sind. Die „esc" Taste
(3) wird genutzt, um eine Eingabe abzubrechen oder ein Menü zu
verlassen.
Es erfolgt ggf. eine Sicherheitsabfrage, ob die durchgeführten
Änderungen gespeichert werden sollen.
Die Funktion der anderen 3 Tasten (4) wird jeweils in der
Displayzeile direkt über den Tasten erklärt, wobei die rechte Taste
in der Regel eine Bestätigungs- und Auswahlfunktion übernimmt.
Beispiele für Tastenfunktionen:
+/-
ja/nein
Info
zurück
ok
Bestätigen
= Werte vergrößern / verkleinern
/
= Menü runter / rauf scrollen
= zustimmen / verneinen
= weiterführende Information
= zur vorherigen Anzeige
= Auswahl bestätigen
= Einstellung bestätigen
