Installationshinweis für 3-Wege-Mischventil
Bitte beachten Sie bei der Verwendung des Exodraft SM230 mit MV20 Dreiwege-Mischventil den
Installationshinweis.
Bei Verwendung eines anderen Dreiwegemischers ist beim
Einbau auf die Durchflussrichtung zu achten!

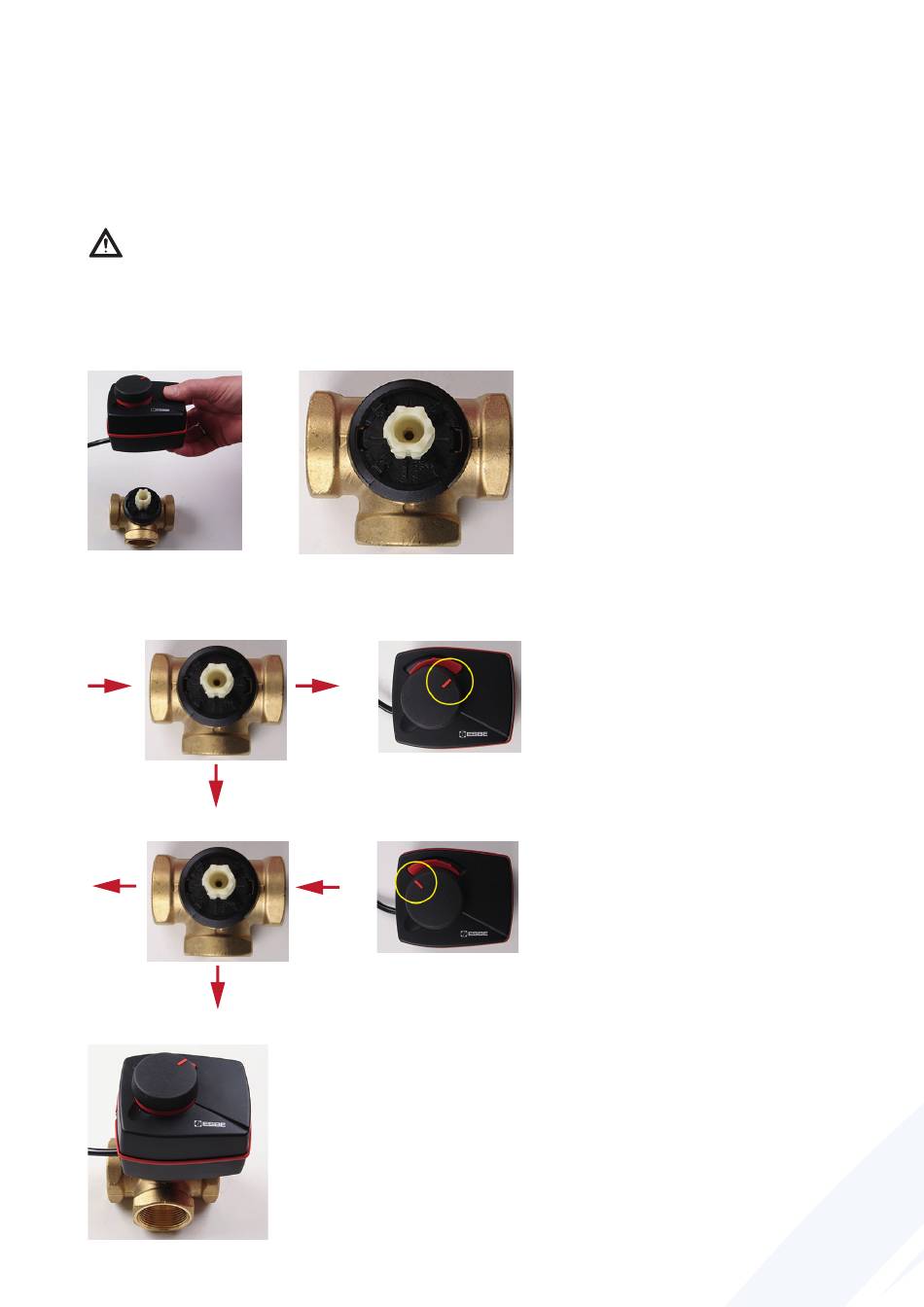

SM230 mit MV20/25/32 Installationshinweis
Beachten Sie vor dem Einbau des MV20/25/32 die Grundeinstellung des Mischventils und die
Durchflussrichtung!
Die Kerbe der Antriebsachse muss sich in der Mitte des Ventilausgangs befinden.
Bitte beachten Sie bei einer Änderung der Durchflussrichtung die Mischereinstellung:
Verbinden Sie den Stellantrieb mit dem Ventil, indem Sie den Stellantrieb über
die Ventilwelle schieben und ihn mit der Schraube aus dem Montagesatz
befestigen.
Um den Antrieb mit der Ventilwelle zu verbinden, drücken Sie den großen Knopf
in der Mitte ganz hinein, bis er mit einem Klicken einrastet. Durch erneutes
Herausziehen des Knopfes kann der Antrieb wieder vom Ventil gelöst werden.
Kabel von SM230
R4 = BK / schwarz
R5 = BN / braun
Kabel von SM230
R4 = BN / braun
R5 = BK / schwarz
3112019_EHC20_DE
DE | 19
