Ihre Energie. Optimiert.

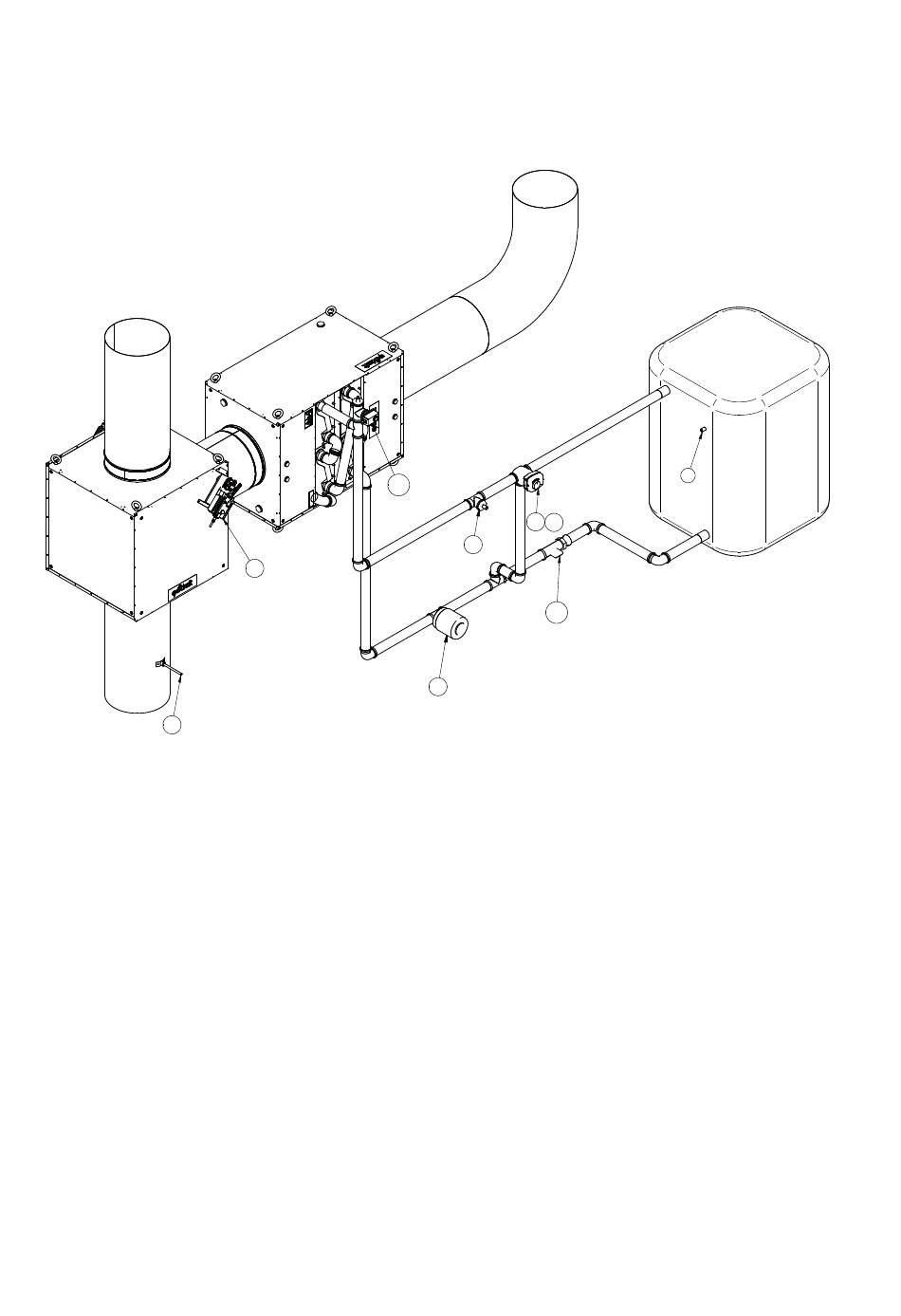

Programm 6.1.7. BP - Basic Plate Wärmetauscher mit Bypass-Klappe,
einem Pufferspeicher und Mischventil.
S8
Der Temperatursensor S8 muss im Hauptschornstein vor dem Eingang der Bypassklappe installiert werden.
Der S3-Temperaturfühler muss am Vorlaufrohr zwischen dem Wärmetauscher und dem Mischventil mon-
tiert werden.
Der Temperaturfühler S1 ist im unteren Teil des Pufferspeichers zu montieren.
VFS ist der Energiefühler für die Wärmemengenmessung - optional erhältlich.
A1 ist der Sicherheitstemperaturbegrenzer STB. Achtung: nur mit externen Fühlern verwenden!
Das Mischventil sollte auf R4 (braun/schwarz) und R5 (schwarz/braun) montiert werden. Siehe SM230 mit
MV20/25/32 auf Seite 19 in der Installationsanleitung.
Montieren Sie die Umwälzpumpe an der Klemme R1.
Montieren Sie den Bypass-Motor an der Klemme R6.
Die untere Klemmleiste ist der Minuspol bzw. der Nullpunkt.
16 | DE
STB
R6
R4
R5
S3
VFS
R1
S1
