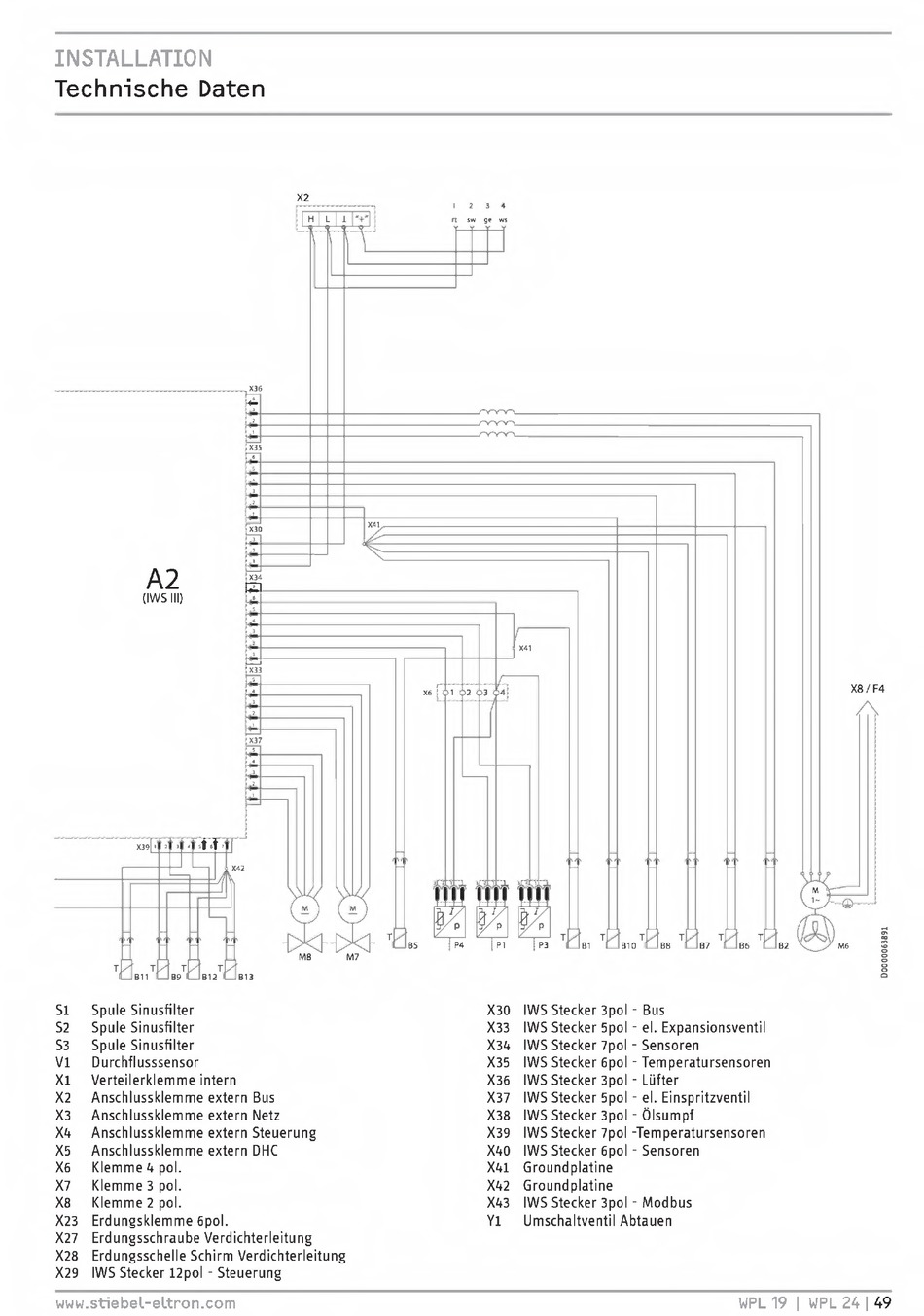

INSTALLATION
Technische Daten
Si Spule Sinusfilter
S2 Spule Sinusfilter
S3 Spule Sinusfilter
VI Durchflusssensor
Xl Verteilerklemme intern
X2 Anschlussklemme extern Bus
X3 Anschlussklemme extern Netz
X4 Anschlussklemme extern Steuerung
X5 Anschlussklemme extern DHC
X6 Klemme 4 pol.
X7 Klemme 3 pol.
X8 Klemme 2 pol.
X23 Erdungsklemme 6pol.
X27 Erdungsschraube Verdichterleitung
X28 Erdungsschelle Schirm Verdichterleitung
X29 IWS Stecker 12pol - Steuerung
X30 IWS Stecker 3pol - Bus
X33 IWS Stecker 5pol - el. Expansionsventil
X34 IWS Stecker 7pol - Sensoren
X35 IWS Stecker 6pol - Temperatursensoren
X36 IWS Stecker 3pol - Lüfter
X37 IWS Stecker 5pol - el. Einspritzventil
X38 IWS Stecker 3pol - Ölsumpf
X39 IWS Stecker 7pol -Temperatursensoren
X40 IWS Stecker 6pol - Sensoren
X41 Groundplatine
X42 Groundplatine
X43 IWS Stecker 3pol - Modbus
Y1 Umschaltventil Abtauen
www.stiebel-eltron.com
WPL 19 I WPL 24 I
49
