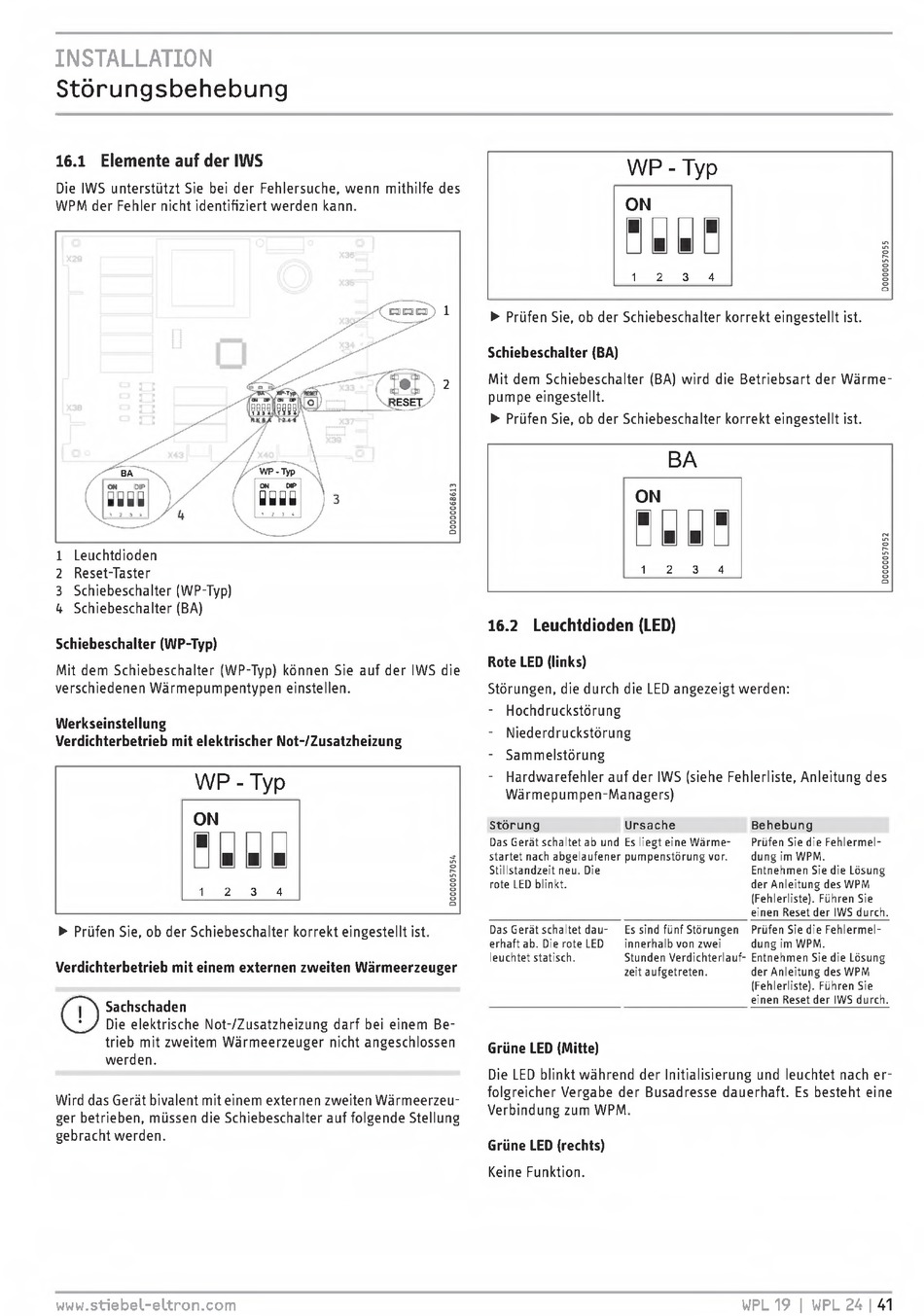

INSTALLATION
Störungsbehebung
16.1
Elemente auf der IWS
Die IWS unterstützt Sie bei der Fehlersuche, wenn mithilfe des
WPM der Fehler nicht identifiziert werden kann.
1 Leuchtdioden
2 Reset-Taster
3 Schiebeschalter (WP-Typ)
4 Schiebeschalter (BA)
Schiebeschalter (WP-Typ)
Mit dem Schiebeschalter (WP-Typ) können Sie auf der IWS die
verschiedenen Wärmepumpentypen einstellen.
Werkseinstellung
Verdichterbetrieb mit elektrischer Not-ZZusatzheizung
WP - Typ
ON
12 3 4
► Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist.
Verdichterbetrieb mit einem externen zweiten Wärmeerzeuger
Sachschaden
Die elektrische Not-ZZusatzheizung darf bei einem Be¬
trieb mit zweitem Wärmeerzeuger nicht angeschlossen
werden.
Wird das Gerät bivalent mit einem externen zweiten Wärmeerzeu¬
ger betrieben, müssen die Schiebeschalter auf folgende Stellung
gebracht werden.
► Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist.
Schiebeschalter (BA)
Mit dem Schiebeschalter (BA) wird die Betriebsart der Wärme¬
pumpe eingestellt.
► Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist.
16.2 Leuchtdioden (LED)
Rote LED (links)
Störungen, die durch die LED angezeigt werden:
- Hochdruckstörung
- Niederdruckstörung
- Sammelstörung
- Hardwarefehler auf der IWS (siehe Fehlerliste, Anleitung des
Wärmepu m pen-Ma nagers)
Störung
Ursache
Behebung
Das Gerät schaltet ab und Es liegt eine Wärme- Prüfen Sie die Fehlermel¬
startet nach abgelaufener pumpenstörung vor.
dung im WPM.
Stillstandzeit neu. Die Entnehmen Sie die Lösung
rote LEO blinkt. der Anleitung des WPM
(Fehlerliste). Führen Sie
einen Reset der IWS durch.
Das Gerät schaltet dau- EssindfünfStörungen Prüfen Sie die Fehlermel-
erhaft ab. Oie rote LEO innerhalb von zwei
dung im WPM.
leuchtet statisch. Stunden Verdichterlauf- Entnehmen Sie die Lösung
zeit aufgetreten. der Anleitung des WPM
(Fehlerliste). Führen Sie
einen Reset der IWS durch.
Grüne LED (Mitte)
Die LED blinktwährend der Initialisierung und leuchtet nach er¬
folgreicher Vergabe der Busadresse dauerhaft. Es besteht eine
Verbindung zum WPM.
Grüne LED (rechts)
Keine Funktion.
www.stiebeL-eLtron.com
WPL 19 I WPL 24 I
41
