STIEBEL ELTRON WPL 10 AC Handbuch

Luft | Wasser-Wärmepumpen

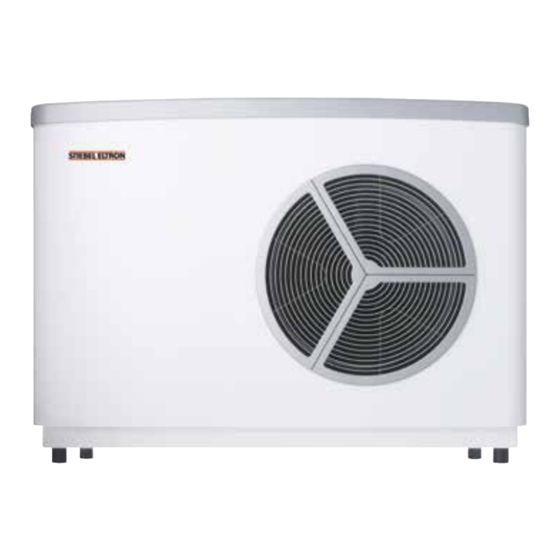

WPL 10 AC
Kurz und bündig
» Optimal geeignet für den Neubau durch kompakte Bauweise
und geringe Heizleistung
» Optimierte Luftführung für eine geräuscharme Betriebsweise
» Aktive Kühlung durch Kreislaufumkehr für ein gutes Raumkli-
ma
» Monovalente Warmwasserbereitung für geringe Betriebskos-
ten möglich
» Einbindung ins Heimnetzwerk und Regelung über Smartphone
möglich
» Bivalent einsetzbar mit einem weiteren Wärmeerzeuger
Sicherheit und Qualität
Notwendiges Zubehör
232980 WPMW 3
148 | Planungshandbuch Wärmepumpen
ANWENDUNG: Luft | Wasser-Wärmpumpe zur kompakten Au-
ßenaufstellung als Monoblock Ausführung. Einsetzbar für den
Heiz- und Warmwasserbetrieb sowie die effiziente Kühlung
durch Kreislaufumkehr. Ideal geeignet für den Einsatz in Neu-
bauten oder Gebäuden mit geringer Systemtemperatur sowie
für die bivalente Einbindung in bestehenden Heizungsanlagen.
AUSSTATTUNG/KOMFORT: Optimierte Schallreduzierung durch
die interne Luftführung und den eingebauten Axiallüfter. Der
große Lamellenabstand des Verdampfers ermöglicht einen nied-
rigen Luftwiderstand und sorgt in Verbindung mit dem modu-
lierenden Lüfter für einen niedrigen Schallleistungspegel. Eine
Dampfzwischeneinspritzung ermöglicht auch bei geringen Au-
ßentemperaturen hohe Systemtemperaturen. Der Wärmepum-
penregler (Zubehör) ermöglicht in Verbindung mit dem ISG
(optionales Zubehör) eine Steuerung der Anlage im Heimnetz-
werk oder mit einem mobilen Endgerät. Mit integrierter Wär-
memengen und Stromzählung über Kältekreisdaten. Eine Not-/
Zusatzheizung ermöglicht den monoenergetischen Betrieb. Der
Kältekreislauf ist hermetisch geschlossen, werkseitig auf Dich-
tigkeit geprüft und mit Sicherheitskältemittel R410A gefüllt.
EFFIZIENZ: Bedarfsabhängige und energieeffiziente Kreislaufum-
kehrabtauung. Die Kondensatwanne wird durch den Kälte-
kreislauf beheizt, um eine effiziente Abtauung zu ermöglichen.
INSTALLATION: Schneller Zugang zur Kondensatwanne durch
Reinigungsöffnung auf der Rückseite. Das Metallgehäuse ist kor-
rosionsgeschützt, aus feuerverzinktem und pulverbeschichtetem
Stahlblech und im Farbton Alpin-Weiß einbrennlackiert. Das
Lüftergitter, die Griffschalen und der Deckel bestehen aus witte-
rungs- und UV-beständigem Kunststoff in Aluminium-Weiß.
Arbeitsweise
Über den luftseitigen Wärmeübertrager (Verdampfer) wird der
Außenluft über den gesamten Einsatzbereich (siehe Technische
Daten) Wärme entzogen. Unter Zugabe von elektrischer Energie
(Verdichter) wird das Heizungswasser im wasserseitigen Wärme-
übertrager (Verflüssiger) auf die Vorlauftemperatur erwärmt. Bei
niedrigen Lufttemperaturen schlägt sich die Luftfeuchtigkeit als
Reif an den Verdampferlamellen nieder. Dieser Reifansatz wird
automatisch abgetaut. Das dabei anfallende Wasser wird in der
Abtauwanne aufgefangen und über einen Schlauch abgeleitet.
Die für das Abtauen benötigte Energie wird aus dem Heiznetz ent-
nommen. Nach Beendigung der Abtauphase schaltet die Wärme-
pumpe automatisch in den Heizbetrieb zurück. Im Kühlbetrieb
wird über den wasserseitigen Wärmeübertrager dem Heizungs-
wasser Wärme entzogen. Unter Zugabe von elektrischer Energie
(Verdichter) wird das Heizungswasser weiter erwärmt und gibt
diese Wärme über den luftseitigen Wärmeübertrager an die Au-
ßenluft ab.
