INSTALLATION
WPL 19 A I WPL 24 A

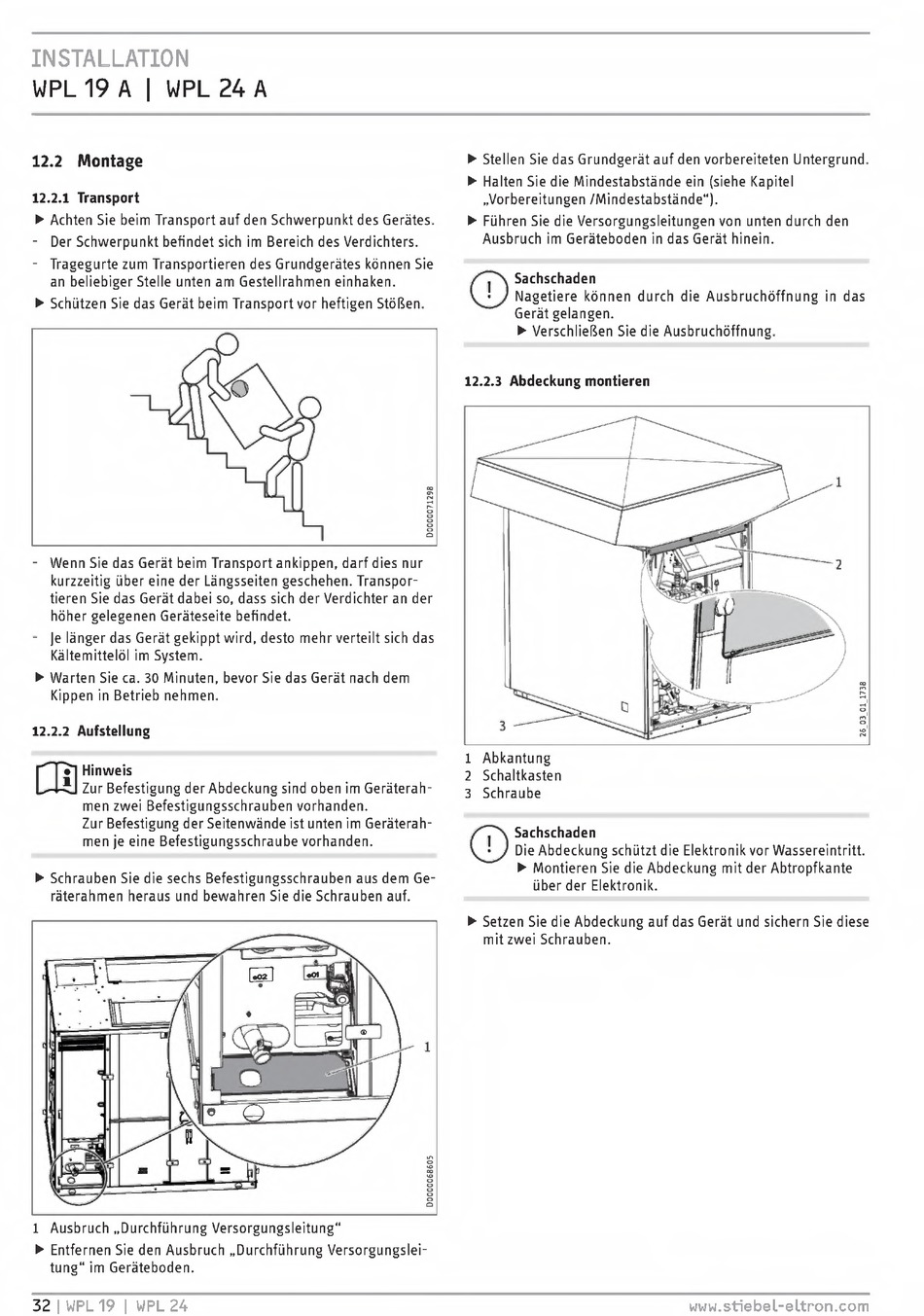

12.2 Montage
12.2.1 Transport
► Achten Sie beim Transport auf den Schwerpunkt des Gerätes.
-
Der Schwerpunkt befindet sich im Bereich des Verdichters.
- Tragegurte zum Transportieren des Grundgerätes können Sie
an beliebiger Stelle unten am Gestellrahmen einhaken.
► Schützen Sie das Gerät beim Transport vor heftigen Stößen.
1
o
q
- Wenn Sie das Gerät beim Transport ankippen, darf dies
nur
kurzzeitig über eine der Längsseiten geschehen. Transpor¬
tieren Sie das Gerät dabei so, dass sich der Verdichter an der
höher gelegenen Geräteseite befindet.
- Je länger das Gerät gekippt wird, desto mehr verteilt sich das
Kältemittelöl im System.
► Warten Sie ca. 30 Minuten, bevor Sie das Gerät nach dem
Kippen in Betrieb nehmen.
12.2.2 Aufstellung
•1 Hinweis
Zur Befestigung der Abdeckung sind oben im Geräterah-
men zwei Befestigungsschrauben vorhanden.
Zur Befestigung der Seitenwände ist unten im Geräterah¬
men je eine Befestigungsschraube vorhanden.
► Schrauben Sie die sechs Befestigungsschrauben aus dem Ge¬
räterahmen heraus und bewahren Sie die Schrauben auf.
—äB^jx.
i
, 1 _
_y
1
woa
1 1*°* ÉZjl
1
* W--—Æ
\
-"
111
' fVA 1
Ł C-Xj
liSSL
W
1
11
1J—-
Kr
-/
1
o
1 Ausbruch „Durchführung Versorgungsleitung"
► Entfernen Sie den Ausbruch „Durchführung Versorgungslei¬
tung" im Geräteboden.
► Stellen Sie das Grundgerät auf den vorbereiteten Untergrund.
► Halten Sie die Mindestabstände ein (siehe Kapitel
„Vorbereitungen /Mindestabstände").
► Führen Sie die Versorgungsleitungen von unten durch den
Ausbruch im Geräteboden in das Gerät hinein.
Z^X Sachschaden
(■J Nagetiere können durch die Ausbruchöffnung in das
Gerät gelangen.
► Verschließen Sie die Ausbruchöffnung.
12.2.3 Abdeckung montieren
/
1
!
—
2
Q
°:
3 —
1 Abkantung
2 Schaltkasten
3 Schraube
Z^X Sachschaden
• J Die Abdeckung schützt die Elektronik vor Wassereintritt.
► Montieren Sie die Abdeckung mit der Abtropfkante
über der Elektronik.
► Setzen Sie die Abdeckung auf das Gerät und sichern Sie diese
mit zwei Schrauben.
32 WPL 19 I WPL 24
