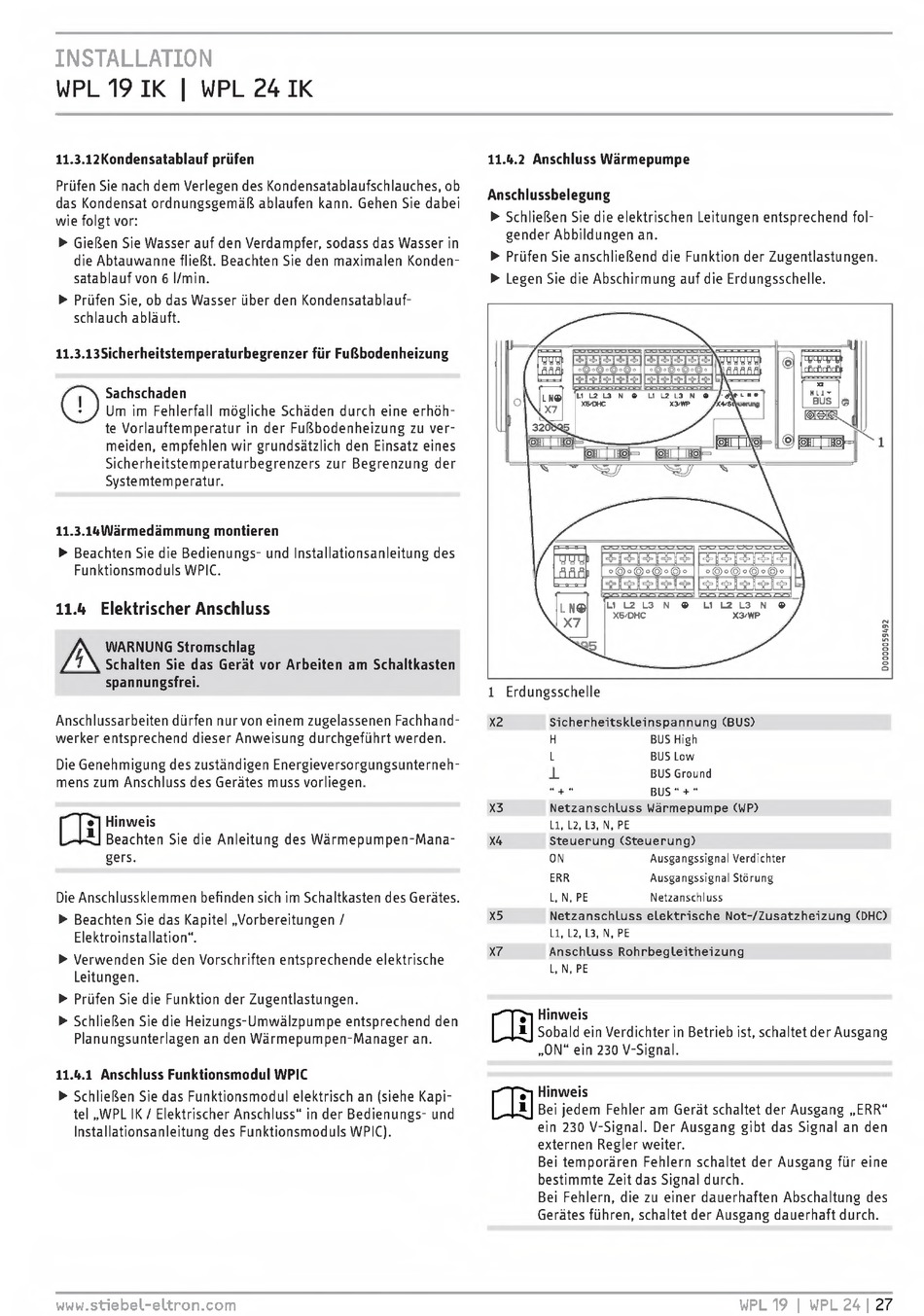

INSTALLATION
WPL 19 IK I WPL 24 IK
11.3.12Kondensatablauf prüfen
Prüfen Sie nach dem Verlegen des Kondensatablaufschlauches, ob
das Kondensat ordnungsgemäß ablaufen kann. Gehen Sie dabei
wie folgt vor:
► Gießen Sie Wasser auf den Verdampfer, sodass das Wasser
in
die Abtauwanne fließt. Beachten Sie den maximalen Konden¬
satablauf von 6 l/min.
► Prüfen Sie, ob das Wasser über den Kondensatablauf¬
schlauch abläuft.
11.3.13Sicherheitstemperaturbegrenzer für Fußbodenheizung
Sachschaden
Um im Fehlerfall mögliche Schäden durch eine erhöh¬
te Vorlauftemperatur in der Fußbodenheizung zu ver¬
meiden, empfehlen wir grundsätzlich den Einsatz eines
Sicherheitstemperaturbegrenzers zur Begrenzung der
Systemtemperatur.
11.3.14Wärmedämmung montieren
► Beachten Sie die Bedienungs- und Installationsanleitung des
Funktionsmoduls WPIC.
11.4 Elektrischer Anschluss
A
WARNUNG Stromschlag
Schalten Sie das Gerät vor Arbeiten am Schaltkasten
spannungsfrei.
Anschlussarbeiten dürfen nurvon einem zugelassenen Fachhand
werker entsprechend dieser Anweisung durchgeführt werden.
Die Genehmigung des zuständigen Energieversorgungsunterneh
mens zum Anschluss des Gerätes muss vorliegen.
Hinweis
Beachten Sie die Anleitung des Wärmepumpen-Mana-
gers.
Die Anschlussklemmen befinden sich im Schaltkasten des Gerätes.
► Beachten Sie das Kapitel „Vorbereitungen /
Elektroinstallation".
► Verwenden Sie den Vorschriften entsprechende elektrische
Leitungen.
► Prüfen Sie die Funktion der Zugentlastungen.
► Schließen Sie die Heizungs-Umwälzpumpe entsprechend den
Planungsunterlagen an den Wärmepumpen-Manager an.
11.4.1 Anschluss Funktionsmodul WPIC
► Schließen Sie das Funktionsmodul elektrisch an (siehe Kapi¬
tel „WPL IK / Elektrischer Anschluss" in der Bedienungs- und
Installationsanleitung des Funktionsmoduls WPIC).
11.4.2 Anschluss Wärmepumpe
Anschlussbelegung
► Schließen Sie die elektrischen Leitungen entsprechend fol¬
gender Abbildungen an.
► Prüfen Sie anschließend die Funktion der Zugentlastungen.
► Legen Sie die Abschirmung auf die Erdungsschelle.
1 Erdungsschelle
l, N, PE
X2 Sicherheitskleinspannung (BUS)
H
BUS
High
L
BUS
Low
1
BUS Ground
" + " BUS " + "
X3 Netzanschluss Wärmepumpe (WP)
11, 12,13, N, PE
X4 Steuerung (Steuerung)
ON AusgangssignalVerdichter
ERR AusgangssignalStörung
L, N, PE Netzanschluss
X5 Netzanschluss elektrische Not-/Zusatzheizung (DHC)
11, 12,13, N, PE
X7 Anschluss Rohrbegleitheizung
Hinweis
Sobald ein Verdichter in Betrieb ist, schaltet der Ausgang
„ON" ein 230 V-Signal.
Tq Hinweis
Bei jedem Fehler am Gerät schaltet der Ausgang „ERR"
ein 230 V-Signal. Der Ausgang gibt das Signal an den
externen Regler weiter.
Bei temporären Fehlern schaltet der Ausgang für eine
bestimmte Zeit das Signal durch.
Bei Fehlern, die zu einer dauerhaften Abschaltung des
Gerätes führen, schaltet der Ausgang dauerhaft durch.
