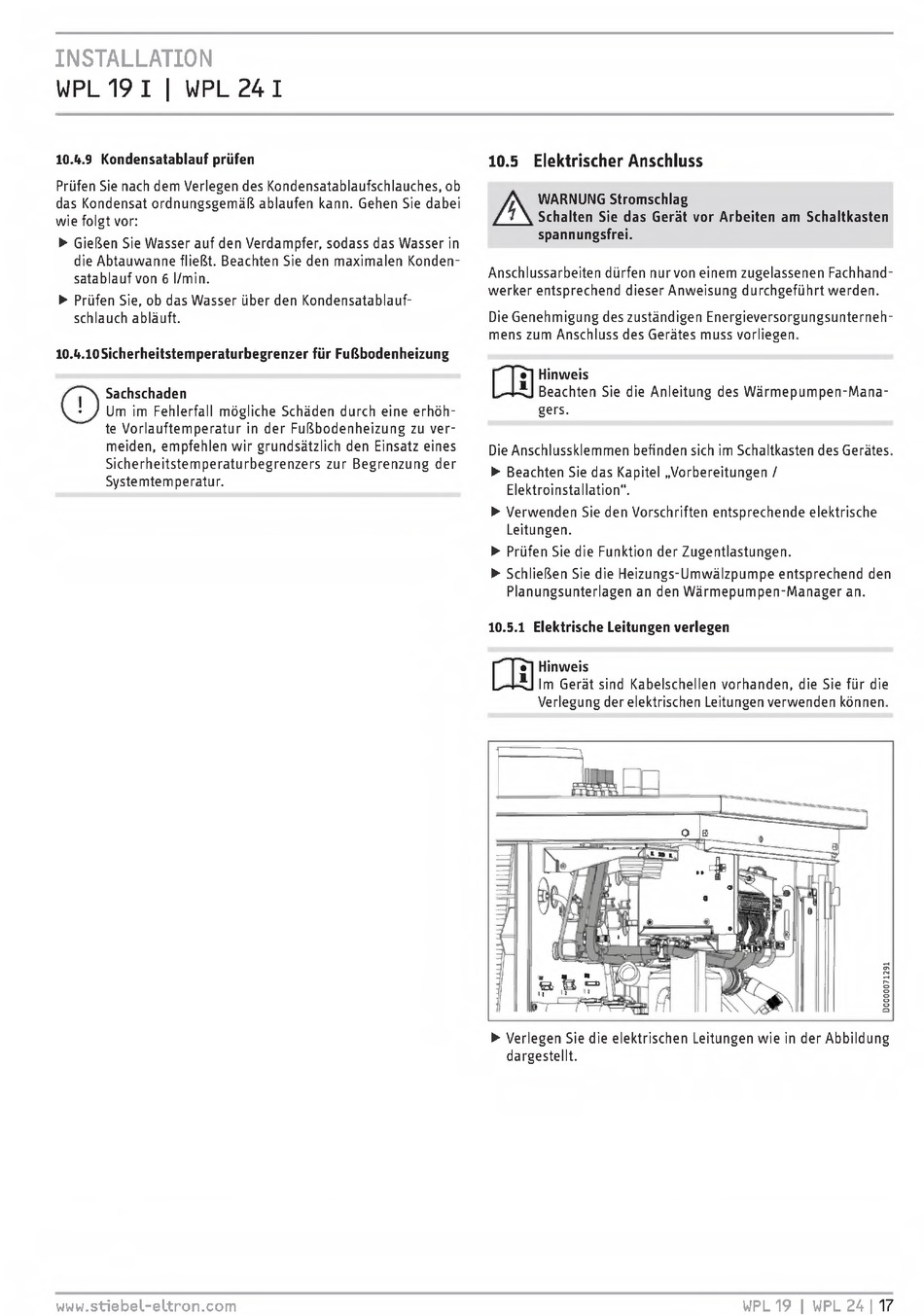

INSTALLATION
WPL 19 I I WPL 24 I
10.4.9 Kondensatablauf prüfen
Prüfen Sie nach dem Verlegen des Kondensatablaufschlauches, ob
das Kondensat ordnungsgemäß ablaufen kann. Gehen Sie dabei
wie folgt vor:
► Gießen Sie Wasser auf den Verdampfer, sodass das Wasser
in
die Abtauwanne fließt. Beachten Sie den maximalen Konden¬
satablauf von 6 l/min.
► Prüfen Sie, ob das Wasser über den Kondensatablauf¬
schlauch abläuft.
lO.A.lOSicherheitstemperaturbegrenzer für Fußbodenheizung
Sachschaden
Um im Fehlerfall mögliche Schäden durch eine erhöh¬
te Vorlauftemperatur in der Fußbodenheizung zu ver¬
meiden, empfehlen wir grundsätzlich den Einsatz eines
Sicherheitstemperaturbegrenzers zur Begrenzung der
Systemtemperatur.
10.5 Elektrischer Anschluss
A
WARNUNG Stromschlag
Schalten Sie das Gerät vor Arbeiten am Schaltkasten
spannungsfrei.
Anschlussarbeiten dürfen nurvon einem zugelassenen Fachhand
werker entsprechend dieser Anweisung durchgeführt werden.
Die Genehmigung des zuständigen Energieversorgungsunterneh¬
mens zum Anschluss des Gerätes muss vorliegen.
Hinweis
Beachten Sie die Anleitung des Wärmepumpen-Mana-
gers.
Die Anschlussklemmen befinden sich im Schaltkasten des Gerätes.
► Beachten Sie das Kapitel „Vorbereitungen /
Elektroinstallation".
► Verwenden Sie den Vorschriften entsprechende elektrische
Leitungen.
► Prüfen Sie die Funktion der Zugentlastungen.
► Schließen Sie die Heizungs-Umwälzpumpe entsprechend den
Planungsunterlagen an den Wärmepumpen-Manager an.
10.5.1 Elektrische Leitungen verlegen
Hinweis
Im Gerät sind Kabelschellen vorhanden, die Sie für die
Verlegung der elektrischen Leitungen verwenden können.
► Verlegen Sie die elektrischen Leitungen wie in der Abbildung
dargestellt.
www.stiebeL-eLtron.com
WPL 19 I WPL 24 I
17
