Robotron KC87 Bedienungsanleitung Seite 9

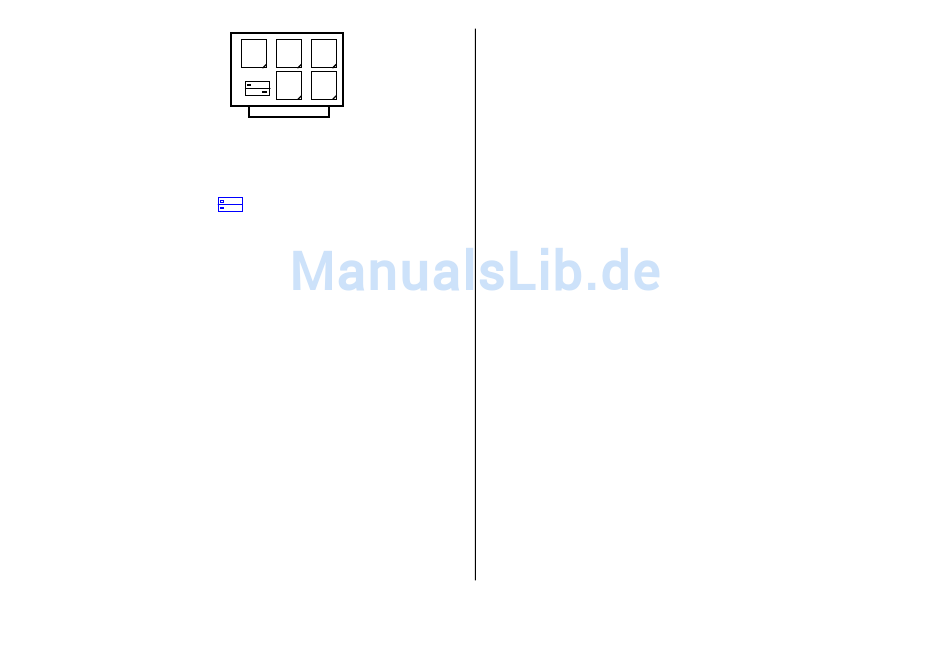

Bild 7
ROM-Erweiterungsmodul (schematisch)
Gehäuseschalen entfernt
Achtung!
Die Schalterstellung
Adreßdop- pelbelegungen führt. Außerdem darf keine Überschneidung
mit den Adreßbereichen anderer gesteckter Module eintreten.
Bei Nutzung des Adreßbereiches c) C000H bis E7FFH muß der
BASIC-Interpreter im Grundgerät, der ebenfalls den Adreßbereich
C000H bis E7FFH belegt, abgeschaltet werden. Das geschieht durch
eine Verbindung, die zwischen die Kontakte X1:9B (Signal /ROMDI)
und X1:1A und/oder X1:1B (Massepotential) des Modulsteckverbinders
(Belegung analog Anhang 2) zu löten ist.
Ab Fabrikationsnummer 71 000 wird diese Verbindung serienmäßig
eingebaut. Soll dann dieser ROM-Erweiterungsmodul gleichzeitig mit
dem BASIC-Interpreter betrieben werden (nur im Adreßbereich a) oder
b) möglich), muß diese Verbindung aufgetrennt werden.
Druckermodule
Mit Hilfe eines solchen Moduls kann ein Drucker bzw. eine elektronische
Schreibmaschine über eine V24-Schnittstelle angeschlossen werden.
- Schreibmaschinenmodul (S 6005)
- Druckermodul (K6303)
- Druckermodul (K 631 1, K 6312)
Weitere Module und Ergänzungsteile
- Analog-Digital-Umsetzermodul
- Eingabe-/Ausgabe-Erweiterungsmodul
- Programmiermodul
- Spracheingabemodul
- Spielhebelsatz (2 Spielhebel)
15
ROM ROM ROM
3 4 5
ROM ROM
1 2
ist verboten, da sie zu
690 021.1
690 006.8
690 025.2
690 009.2
690 010.7
690 023.6
690 032.4
690 007.6
- Adapter
- Spielhebeladapter
- Zugentlastung
Ergänzungssatz für Farbe 690 016.4
Zur Darstellung farbiger Bilder benötigen Sie einen Kleincomputer in
Farbausführung und ein Farbfernsehgerät mit RGB-Anschluß. Besitzt Ihr
Fernsehgerät keinen RGB-Anschluß, können Sie es mit Hilfe des
Ergänzungssatzes umrüsten lassen.
Achtung!
Dieser Ergänzungssatz darf nur von einer Serviceeinrichtung in ihr Farb-
fernsehgerät eingebaut werden.
Assemblerprogrammierung
Zusätzlich zum BASIC bieten wir Ihnen mit folgenden Kassetten und
Modulen die Möglichkeit, auch in Assembler zu programmieren:
Editor/Assembler
- Programmkassette R0121
- Editor-/Assembler-Modul
Interpretativer Dialogassembler
- Programmkassette R0122
- IDAS-Modul
690 017.2
690 019.7
690 018.0
690 026.0
690 023.6
690 027.7
690 020.3
16
