Harvia Linear 22 GreenFlame Anleitung Für Montage Und Gebrauch Seite 41

corners of the flue opening to ensure that the combustion
gases can flow freely to the flue. Additional accessories are
available to make the installation easier ( 3.4.).
Connecting the stove to a masonry flue via the rear
connection opening (figure 11)
1. Bend the cover hatch downwards. Attach the flue
connection pipe to the rear connection opening. Ensure
that the pipe fits tightly in place.
2. Push the stove into place. Do not block the flue by
pushing the flue connection pipe too far into the flue. If
necessary, shorten the pipe.
3. Seal the flue connection pipe to the opening in the fire-
proof wall, for example, by using fireproof mineral wool.
Make sure that the flue connection is tightly sealed. Add
more fireproof mineral wool if necessary.
A (mm)
Linear 22 560
Linear 22 RS/LS/ES
Harvia 22
Harvia 22 RS/LS/ES

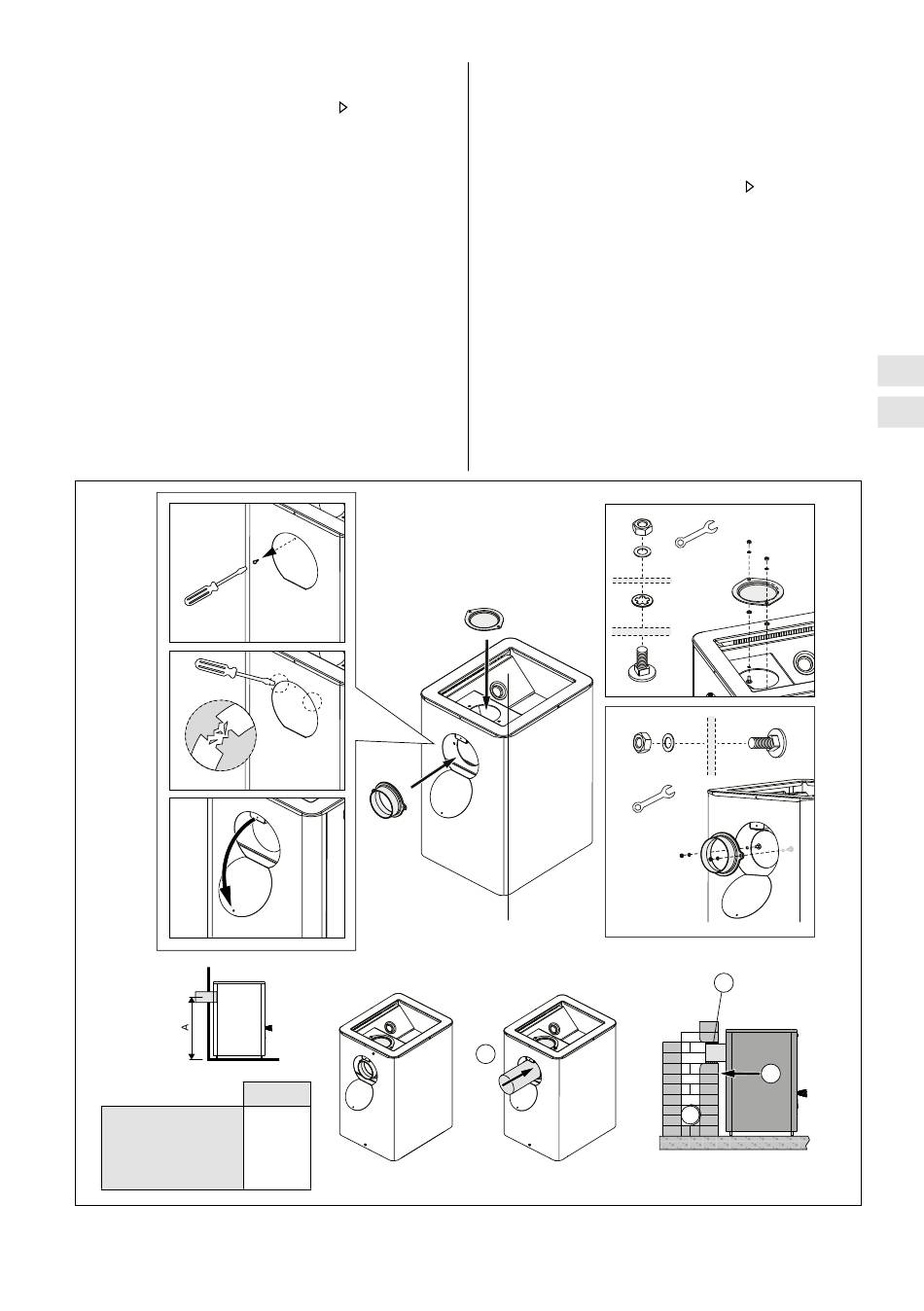

Figure 11. Connecting the stove to a masonry flue via the rear connection opening.
Abbildung 11. Anschluss des Ofens an einen gemauerten Rauchfang über die hintere Anschlussöffnung.
der richtigen Höhe befinden muss. Das Loch sollte etwas
größer sein als der Durchmesser des Abzugsanschluss-
rohres. Eine Dichtungslücke von etwa 10 mm um das Rohr
herum ist angemessen. Es ist ratsam, die inneren Ecken der
Rauchfangsöffnung abzurunden, damit die Rauchgase in den
Rauchfang frei abziehen können. Zur einfacheren Montage
steht zusätzliches Zubehör zur Verfügung ( 3.4.).
Anschluss des Ofens an einen gemauerten Rauchfang
über die hintere Anschlussöffnung (Abbildung 11)
1. Biegen Sie den Deckel nach unten. Bringen Sie das
Abzugsanschlussrohr an die hintere Anschlussöffnung
an. Das Rohr muss fest an seinem Platz sitzen.
2. Schieben Sie den Ofen an seine Position. Schieben Sie
das Abzugsanschlussrohr nicht zu weit in den Rauchfang
hinein. Kürzen Sie das Rohr, falls notwendig.
3. Dichten Sie das Abzugsanschlussrohr in der Öffnung der
feuerfesten Wand ab, z.B. mit feuerfester Mineralwolle.
Der Abzugsanschluss muss absolut dicht sein. Fügen Sie
gegebenenfalls mehr Mineralwolle hinzu.
1
10
10
3
2
EN
DE
41
