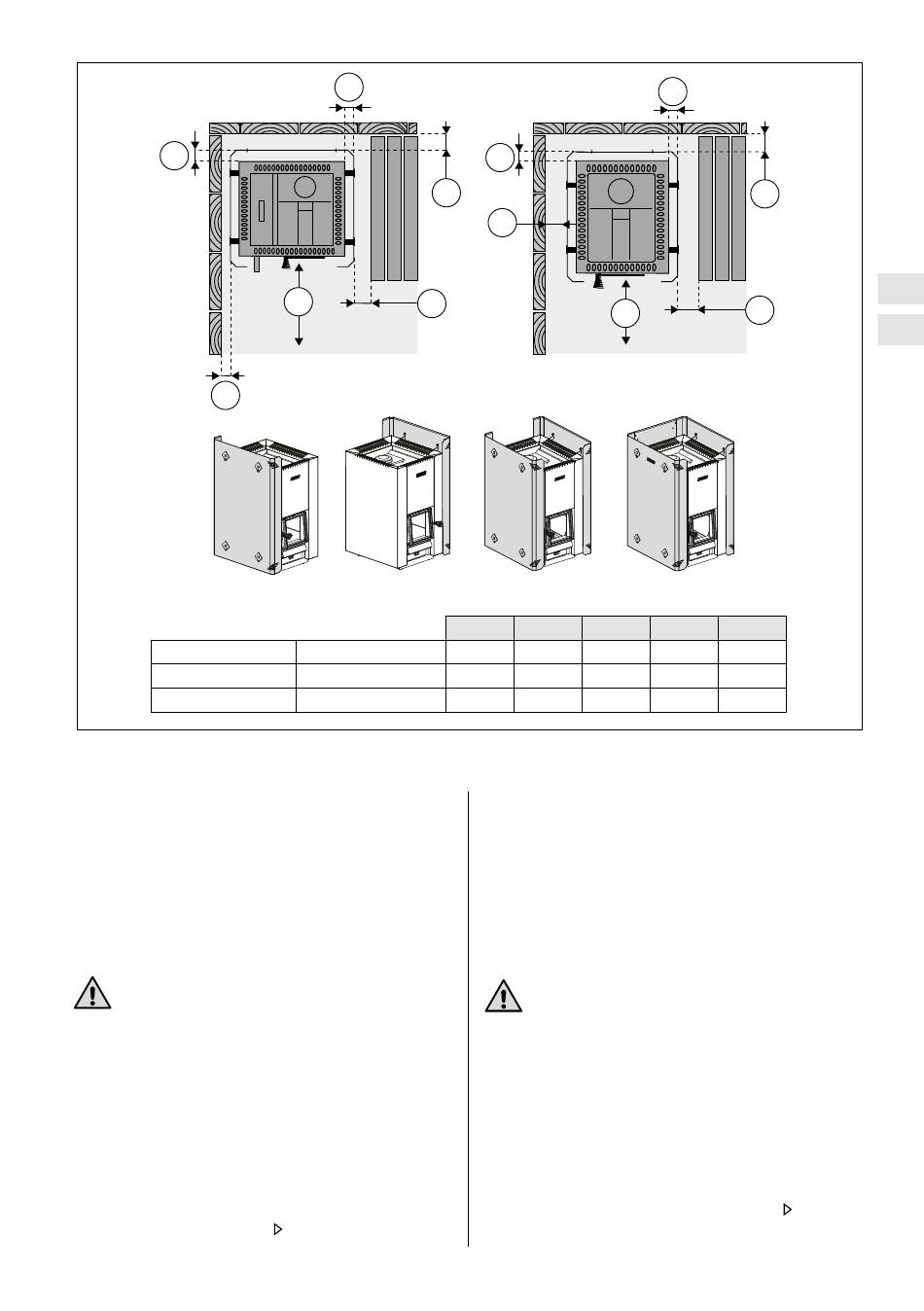

Kuva 10. Suojaetäisyydet suojaseinien kanssa.
Bild 10. Säkerhetsavstånd med skyddsväggar.
3.2. Kiukaan asentaminen
3.2.1. Kiukaan säätöjalat
Säätöjalkojen avulla voit asentaa kiukaan suoraan ja tuke-
vasti kaltevallekin lattiapinnalle. Säätöalue on 0–30 mm.
Kierrä säätöjalat valmiiksi alaspäin niin paljon, että pääset
kiertämään niitä esim. kiintoavaimella (17 mm), kun kiuas
on paikallaan.
Huom! Säätöjalat saattavat naarmuttaa
lattiapintaa, jos kiuasta siirretään lattialla.
3.2.2. Kiukaan liittäminen muurattuun
savuhormiin
Tee palomuuriin reikä hormiliitäntää varten. Huomioi reiän
korkeudessa mahdollisen lattiasuojauksen korkeus. Tee
reikä hieman hormiliitäntäputkea suuremmaksi. Sopiva
tiivistysrako liitäntäputken ympärillä on noin 10 mm. Hor-
mireiän sisänurkat kannattaa pyöristää, jotta savukaasut
pääsevät esteettä hormiin. Asennusta helpottamaan on
saatavissa myös lisätarvikkeita ( 3.4.).
F
C
D
B
RS / LS
B
22 70
22 LS / RS 70
22 ES 70
F
B
D
C D F
70 500 40
70 500 40
70 500 40
3.2. Montering av ugnen
3.2.1. Ugnens ställbara ben
Med hjälp av ställbara benen kan du installera ugnen rakt
och stadigt också på lutande golvytor. Justeringsintervallet
är 0–30 mm. Vrid på förhand ställbara benen så långt ner
att du kan vrida dem t.ex. med en fast nyckel (17 mm) när
ugnen är på plats.
Obs! Ställbara benen kan skråma golvytan om
ugnen flyttas längs golvet.
3.2.2. Ugnens anslutning till en murad
rökkanal
Observera det eventuella golvskyddets höjd när rökkanalens
öppning görs i brandmuren. En lämplig tätningsspringa runt
anslutningsröret är cirka 10 mm. Det lönar sig att runda
hörnen inne i rökkanalens öppning så att rökgaserna kan
komma in i rökkanalen utan hinder. Tilläggsutrustning som
underlättar installationen finns också tillgänglig ( 3.4.).
F
C
B
(mm)
G
-
40
-
