(mm)
FI
SV
E
E

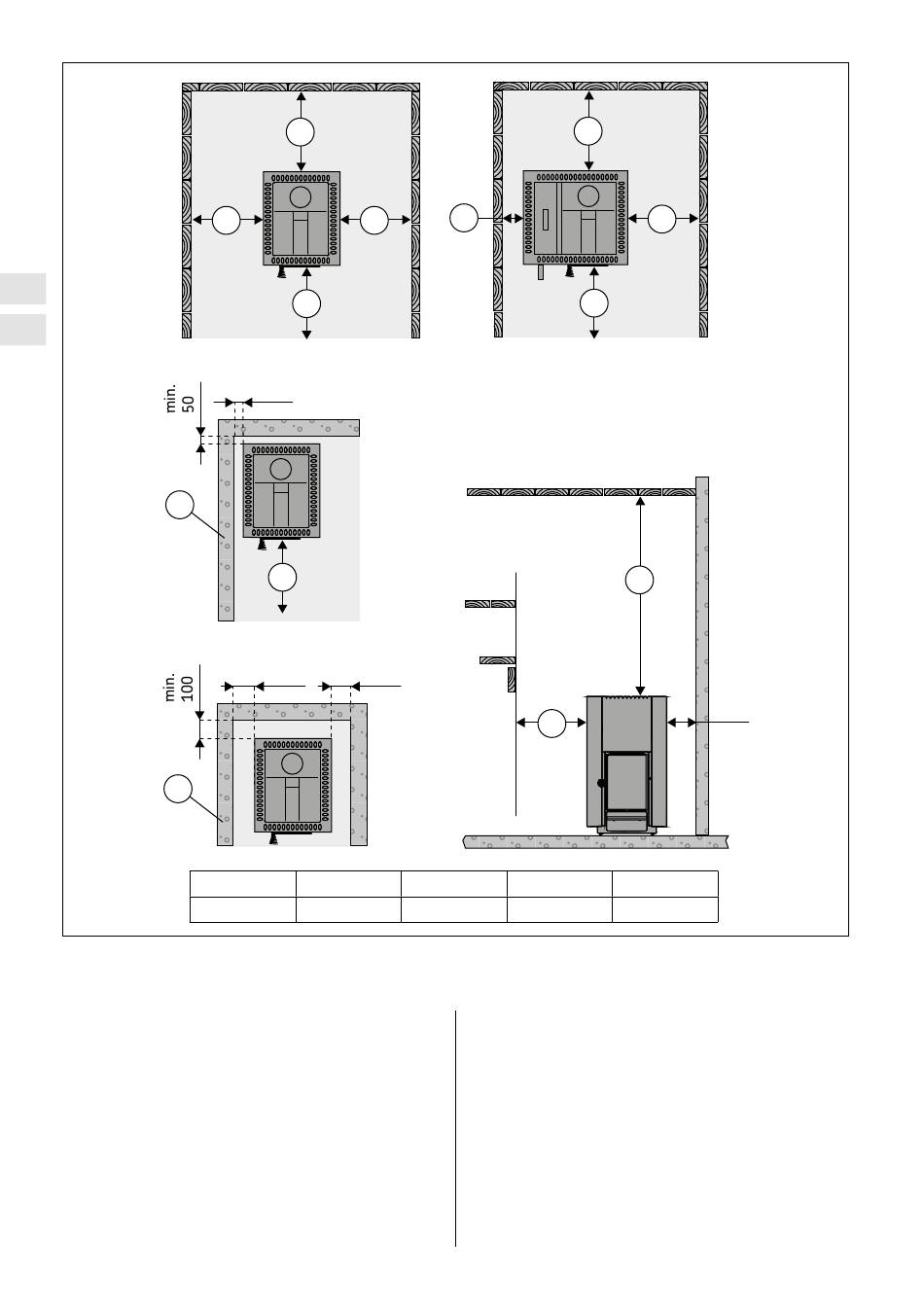

Kuva 9. Suojaetäisyydet.
Bild 9. Säkerhetsavstånd.
Katso kuva 9 ja 10
Katto. Vähimmäissuojaetäisyys kiukaan yläpinnasta
•
kattoon (A).
Palava-aineiset seinät ja lauteet. Kiukaan vähim-
•
mäissuojaetäisyydet palaviin materiaaleihin: sivuille
(B), taakse (C), eteen (D). RS/LS malleissa vähimmäis-
suojaetäisyys vesisäiliön puolella (G).
• Muuratut seinät (E). Jätä kiukaan ja seinien väliin
50 mm ilmarako. Tämä edellyttää, että kiukaan etu-
puoli ja toinen kylki ovat vapaana ilmankierrolle. Jos
kiuas asennetaan seinäsyvennykseen, jätä kiukaan ja
seinien väliin 100 mm ilmarako
18
C
B B
D
min.
50
D
min. min.
100 100
A min. B min.
1265 mm 400 mm
C
G
D
B
C min. D min.
380 mm 500 mm
Se bild 9 och 10
Tak. Det minsta säkerhetsavståndet från ugnens övre
•
kant till taket (A).
• Väggar och bastulavar av brännbart material.
Ugnens minsta säkerhetsavstånd till brännbara
material: på sidan av ugnen (B), bakåt (C) och framåt
(D). I RS / LS modeller är minsta säkerhetsavståndet
på vattenbehållarens sida (G).
• Murade väggar (E). Lämna en 50 mm bred springa
mellan ugnen och väggen. Detta förutsätter att luft
kan cirkulera vid ugens framsida och den ena sidan.
Om ugnen installeras i en fördjupning i väggen, lämna
ett mellanrum på 100 mm mellan ugnen och väggen.
RS / LS
B
A
min.
50
G min.
70 mm
