3.4. Дополнительные принадлежности
A. Стальной дымоход Harvia WHP1500. 3.2.3.
Водонагреватель VL22l. Устанавливается на верх-
B.
нем соединительном отверстии. При использовании
защитного ограждения недостаточно большого
размера, чтобы защитить воспламеняющиеся
материалы вокруг каменки от тепла, исходящего от
трубы между водонагревателем и дымоходом, на
трубу следует установить радиаторное покрытие.
C. Радиаторное покрытие WZ020130. Устанавлива-
ется вокруг дымовой трубы. Безопасное расстояние
от воспламеняющихся материалов до незащищенной
дымовой трубы составляет 500 мм. При использова-
нии радиаторного покрытия безопасное расстояние
можно сократить до 250 мм.
D. Защитная обшивка Harvia WL525 / WL575.
Рисунок 10.
E. Защитное основание Harvia WX018, WL100. (не
для моделей LS / RS).
F. Защитное основание Harvia WL110 (не для
моделей ES).
G. Угловая труба. Различные модели.
H. Проходной фланец для дымовой трубы
WZ020115. Закрывает отверстие дымохода и
уплотнение в стене. Изготовлен из нержавеющей
стали. Состоит из двух частей, что позволяет ис-
пользовать его на трубах, изогнутых под различны-
ми углами.
I. Соединитель для каменных дымоходов
WZ011115. Подсоединяется к отверстию дымохо-
да, не требует дополнительных уплотнителей. На
внутренней стороне уже установлен уплотнитель.
(mm)
C
A
B
E

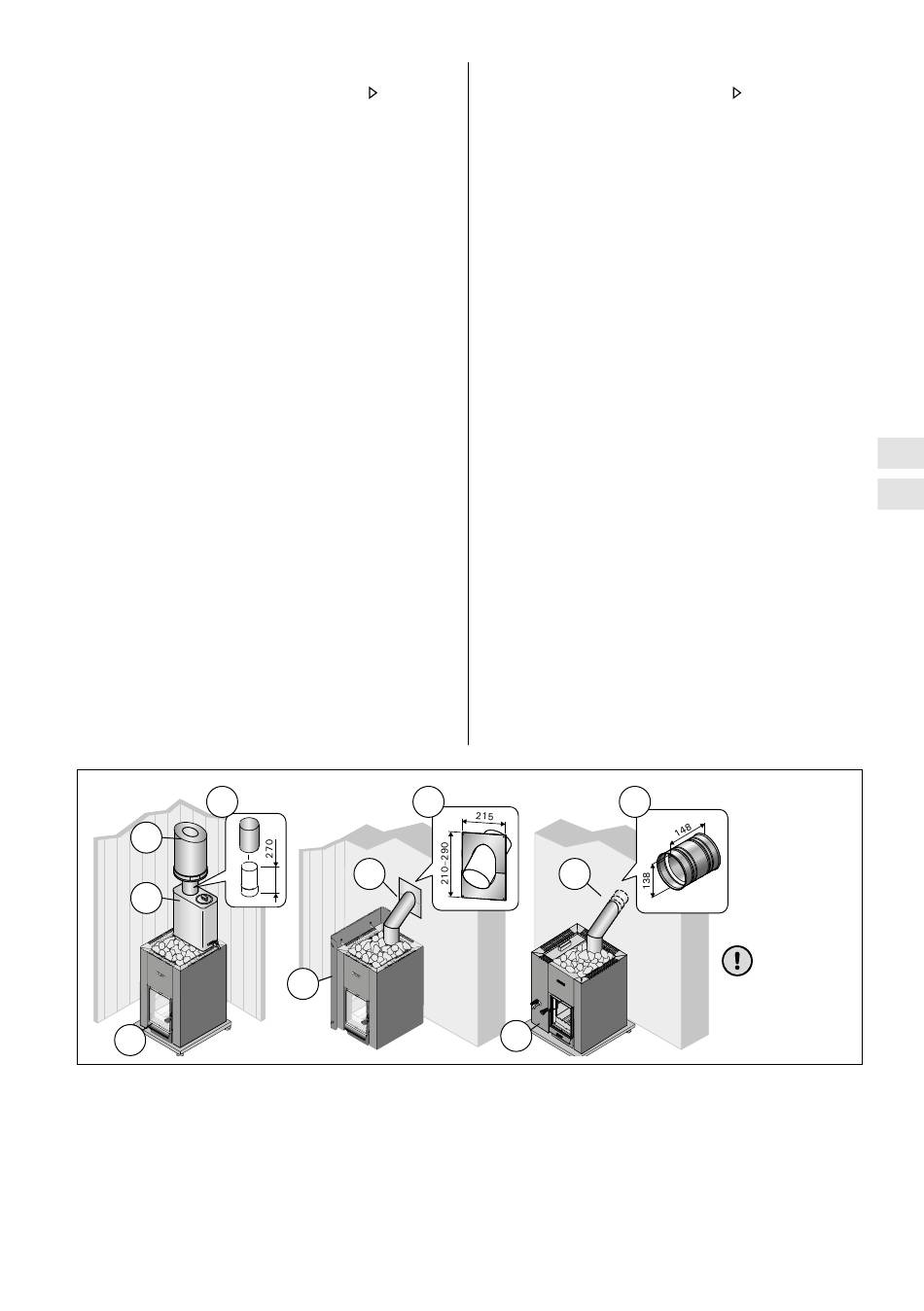

Рисунок 16. Дополнительные принадлежности. / Joonis 16. Tarvikud.
H
G
D
3.4. Tarvikud
A. Harvia teraskorsten WHP1500. 3.2.3.
Veesoojendi VL22l. Paigaldatakse ülemise ühendusava
B.
peale. Kui kaitsekiht või muu kasutatav kaitse ei ole
piisavalt suur kerist ümbritsevate tuleohtlike mater-
jalide kaitsmiseks veesoojendi ja suitsulõõri vahelise
toru soojuskiirguse eest, peate ümber toru paigaldama
kiirguskaitse.
C. Soojuskiirguse kaitse WZ020130. Paigaldatakse
ümber suitsutoru. Tuleohtlike materjalide ohutuskau-
gus kaitsmata suitsutorust on 500 mm. Kiirguskaitse
kasutamisel on ohutuskaugus 250 mm.
D. Harvia kaitsesein WL525 / WL575. Joonis 10.
E. Harvia tulekolde kaitsealus WX018, WL100 (ei sobi
keristeleLS / RS).
Harvia tulekolde kaitsealus WL110 (ei sobi keristele
F.
ES).
G. Nurga all olev suitsutoru. Erinevad mudelid.
H. Suitsutoru äärik WZ020115. Katab seinas suitsulõõri
ava ja tihenduse ääred. Valmistatud roostevabast terasest.
Erineva nurga all asetsevate suitsutorudega kasutamiseks
koosneb see kahest osast.
I. Kiviseinte ühendus WZ011115. Ühendatakse
suitsulõõri avaga, ei vaja teisi tihendeid. Siseküljel on
juba tihend olemas.
I
I
G
F
RU
ET
все размеры
приведены в
миллиметрах
kõik mõõtmed
millimeetrites
