Harvia Linear 22 GreenFlame Anleitung Für Montage Und Gebrauch Seite 64

RU
ET
Linear 22 GF
Linear 22 RS/LS/ES GF
Harvia 22 GF
Harvia 22 RS/LS/ES GF

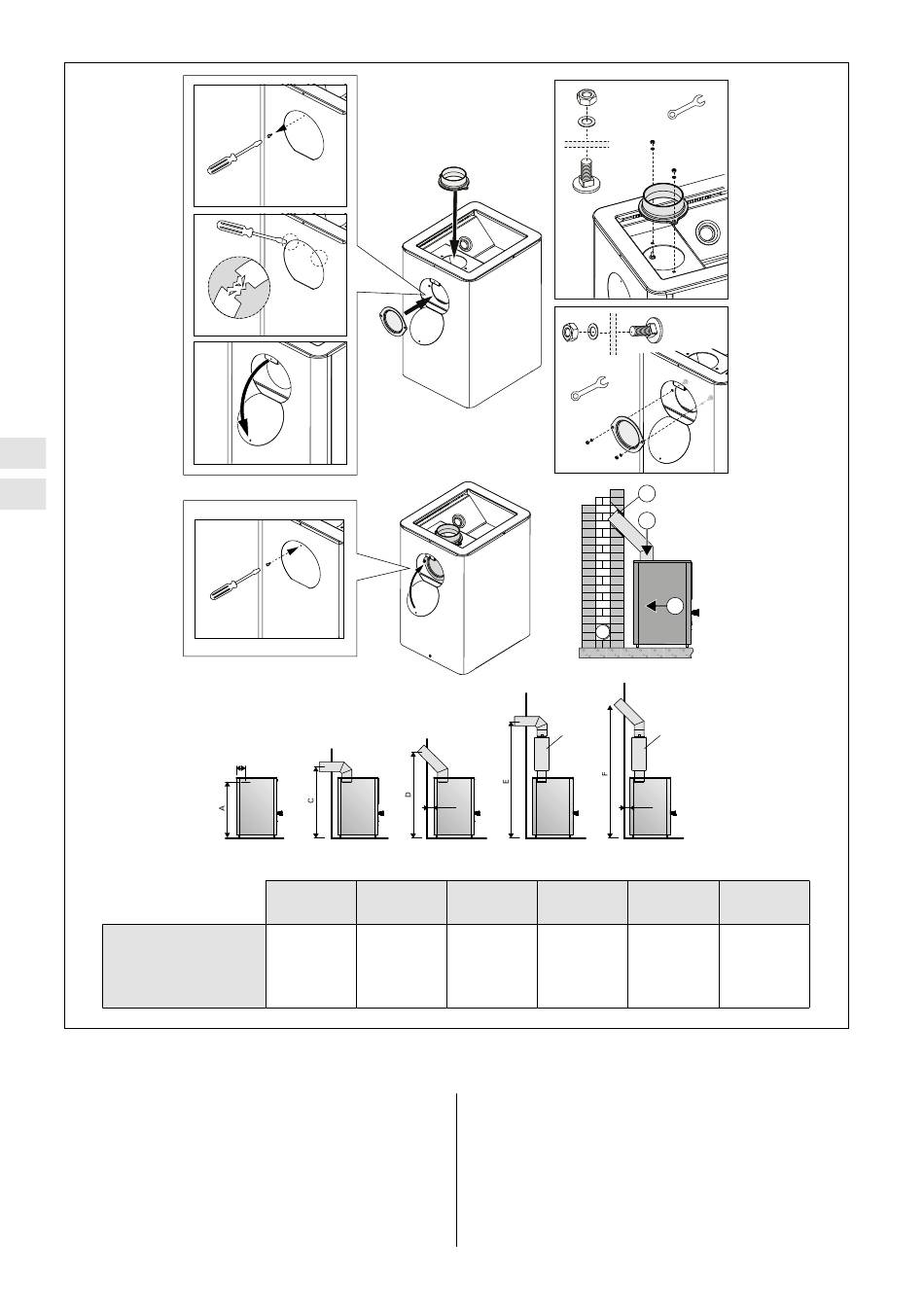

Рисунок 12. Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие
Joonis 12. Kerise ühendamine suitsulõõriga ülemise ühendusava kaudu.
3.2.3. Присоединение печи к стальному дымоходу
Harvia (рисунок 13)
Стальной дымоход Harvia с маркировкой CE может
быть использован для отвода газообразных продуктов
сгорания. Дымовые трубы дымохода изготовлены из
нержавеющей стали; дымоход имеет огнеупорную
изоляцию. Дымоход имеет круглое поперечное сечение.
64
B
A B
685 140
10
VL22l
~50
C D
n./ca n./ca
865 995
3.2.3. Kerise ühendamine Harvia teraskorstnaga
(Joonis 13)
Suitsugaaside eemaldamiseks võib kasutada CE-mär-
gisega Harvia teraskorstent, kus on roostevabast terasest
suitsutorud ja korsten on isoleeritud tule-kindlaks.
Korstna läbilõige on ümmargune. Suitsu-toru diameeter on
115 mm ja välismantlil 220 mm.
10
3
1
2
VL22l
~50
(mm)
E F
n./ca n./ca
1425 1555
