3.4. Lisätarvikkeet
A. Harvia-teräspiippu WHP1500. 3.2.3.
Vedenlämmitin VL22l. Asennetaan yläliitäntäaukon
B.
päälle. Käytettäessä tulisijan suojaseinää tai muuta
suojausta, joka ei ulotu suojaamaan ympäristön
palavia materiaaleja vedenlämmittimen ja savuhormin
välisen liitosputken lämpösäteilyltä, tulee liitosputken
päälle asentaa säteilysuoja.
C. Säteilysuoja WZ020130. Asennetaan savuputken
ympärille. Suojaamattoman savuputken suojaetäisyys
palaviin materiaaleihin on 500 mm. Säteilysuojaa
käytettäessä suojaetäisyys on 250 mm.
D. Harvian kiukaan suojaseinä WL525 / WL575 /
WL585 / WL530 / WL580. Katso kuva 10.
E. Harvian tulisijan suoja-alusta WL100 (22 Green-
Flame / 22 GreenFlame ES)
F. Harvian tulisijan suoja-alusta WL110 (22 GreenFla-
me RS/LS)
G. Kulmasavuputki. Useita malleja.
H. Savuputken läpivientikaulus WZ020115. Peittää
hormireiän reunat ja tiivistysraon seinässä. Materiaali
ruostumaton teräs. 2-osainen, joten kaulus käy erilai-
sille savuputken kaltevuuksille.
Muurausliitin WZ011115. Muurataan hormireikään,
I.
eikä muita tiivistyksiä tarvita. Sisäpuolella on valmiina
tiiviste.
(mm)
C
A
B
E

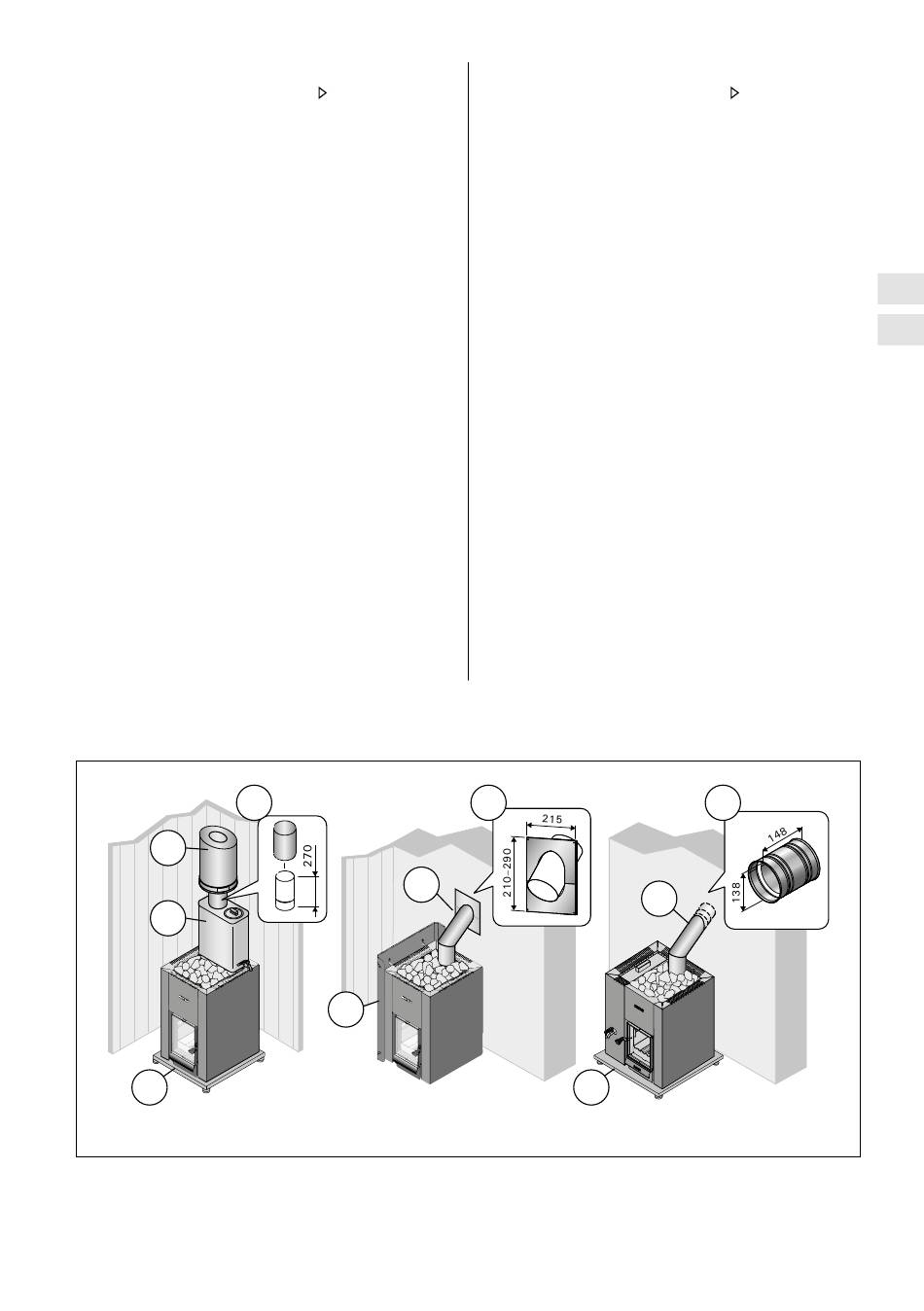

Kuva 16. Lisätarvikkeet. Mitat millimetreinä.
Bild 16. Tilläggsutrustning. Måtten i millimeter.
3.4. Tilläggsutrustning
A.
B.
C.
D.
E.
F.
G.
H.
I.
H
G
D
Harvia stålskorsten WHP1500. 3.2.3.
Vattenvärmare VL22l. Installeras ovanför den övre
anslutningsöppningen. Vid användning av skyddsvägg
för eldstad eller annat skydd, som inte skyddar bränn-
bara material i omgivningen från värmestrålning från
anslutningsröret mellan vattenvärmare och rökkanalen,
ska ett strålningsskydd installeras ovanpå anslutnin-
gsröret.
Strålningsskydd WZ020130. Installeras runt rökröret.
En oskyddad rökrörs säkerhetsavstånd till brännbara
material är 500 mm. När strålningsskydd används är
säkerhetsavståndet 250 mm.
Harvia skyddsvägg WL525 / WL575 /WL585 /
WL530 / WL580. Se bild 10.
Harvia golvskyddsplåt för eldstad WL100 (22
GreenFlame / 22 GreenFlame ES)
Harvia golvskyddsplåt för eldstad WL110 (22
GreenFlame RS/LS)
Vinklad rökrör. Flera modeller.
Genomföringskrage för rökrör WZ020115. Täcker
kanterna vid rökkanalens öppning och tätningsspringan i
väggen. Materialet är rostfritt stål. 2-delad, vilket innebär
att kragen passar för olika lutningar i rökröret.
Muranslutning WZ011115. Muras in i rökkanalens
öppning, inga andra tätningar behövs. En färdig
tätning finns på insidan.
G
F
FI
SV
I
I
