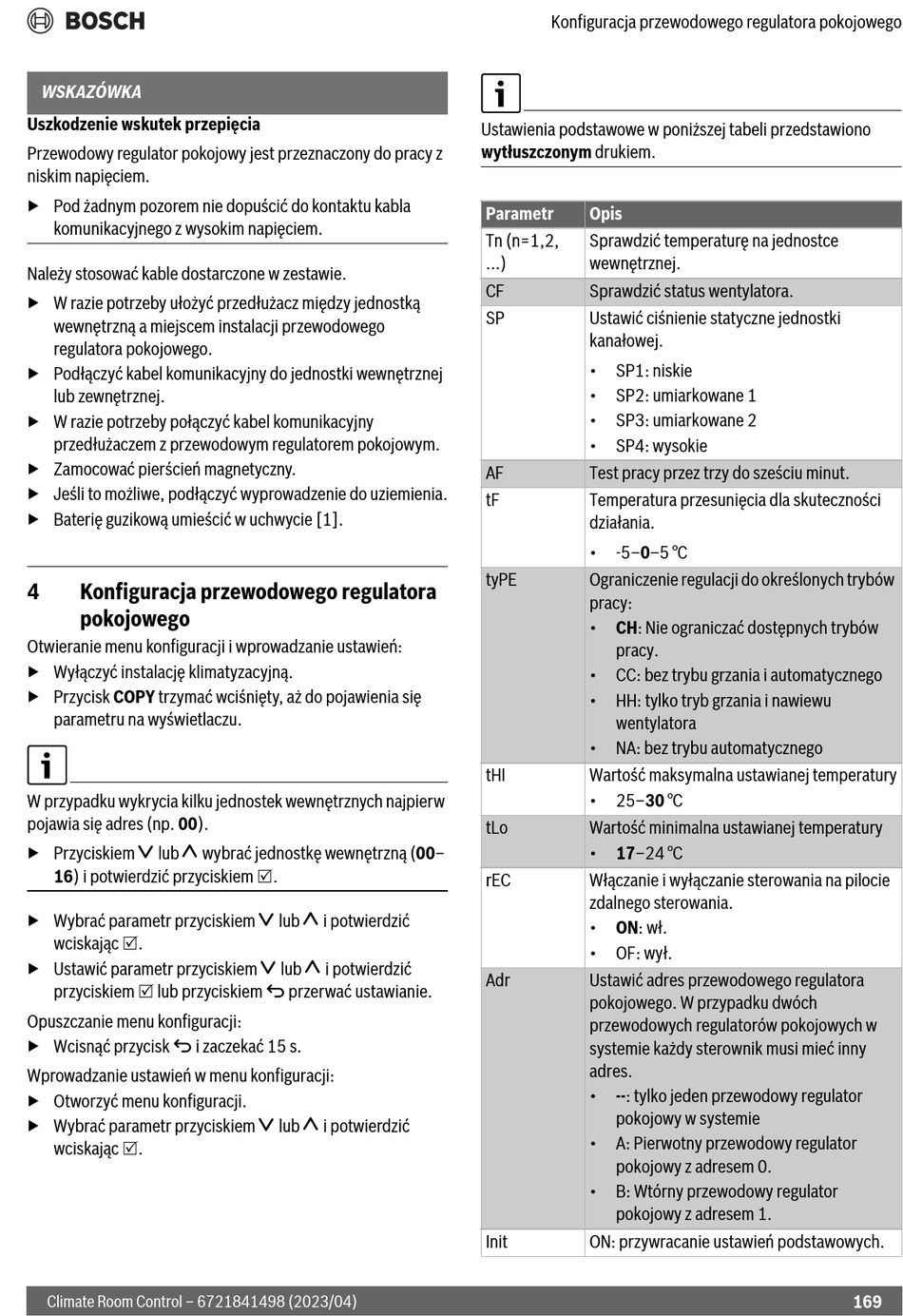

WSKAZÓWKA
Uszkodzenie wskutek przepięcia
Przewodowy regulator pokojowy jest przeznaczony do pracy z
niskim napięciem.
▶ Pod żadnym pozorem nie dopuścić do kontaktu kabla
komunikacyjnego z wysokim napięciem.
Należy stosować kable dostarczone w zestawie.
▶ W razie potrzeby ułożyć przedłużacz między jednostką
wewnętrzną a miejscem instalacji przewodowego
regulatora pokojowego.
▶ Podłączyć kabel komunikacyjny do jednostki wewnętrznej
lub zewnętrznej.
▶ W razie potrzeby połączyć kabel komunikacyjny
przedłużaczem z przewodowym regulatorem pokojowym.
▶ Zamocować pierścień magnetyczny.
▶ Jeśli to możliwe, podłączyć wyprowadzenie do uziemienia.
▶ Baterię guzikową umieścić w uchwycie [1].
4
Konfiguracja przewodowego regulatora
pokojowego
Otwieranie menu konfiguracji i wprowadzanie ustawień:
▶ Wyłączyć instalację klimatyzacyjną.
▶ Przycisk COPY trzymać wciśnięty, aż do pojawienia się
parametru na wyświetlaczu.
W przypadku wykrycia kilku jednostek wewnętrznych najpierw
pojawia się adres (np. 00).
▶ Przyciskiem / lub . wybrać jednostkę wewnętrzną (00–
16) i potwierdzić przyciskiem .
▶ Wybrać parametr przyciskiem / lub . i potwierdzić
wciskając .
▶ Ustawić parametr przyciskiem / lub . i potwierdzić
przyciskiem lub przyciskiem d przerwać ustawianie.
Opuszczanie menu konfiguracji:
▶ Wcisnąć przycisk d i zaczekać 15 s.
Wprowadzanie ustawień w menu konfiguracji:
▶ Otworzyć menu konfiguracji.
▶ Wybrać parametr przyciskiem / lub . i potwierdzić
wciskając .
Climate Room Control – 6721841498 (2023/04)
Konfiguracja przewodowego regulatora pokojowego
Ustawienia podstawowe w poniższej tabeli przedstawiono
wytłuszczonym drukiem.
Parametr
Opis
Tn (n=1,2,
Sprawdzić temperaturę na jednostce
...)
wewnętrznej.
CF
Sprawdzić status wentylatora.
SP
Ustawić ciśnienie statyczne jednostki
kanałowej.
•
SP1: niskie
•
SP2: umiarkowane 1
•
SP3: umiarkowane 2
•
SP4: wysokie
AF
Test pracy przez trzy do sześciu minut.
tF
Temperatura przesunięcia dla skuteczności
działania.
•
-5–0–5 °C
tyPE
Ograniczenie regulacji do określonych trybów
pracy:
•
CH: Nie ograniczać dostępnych trybów
pracy.
•
CC: bez trybu grzania i automatycznego
•
HH: tylko tryb grzania i nawiewu
wentylatora
•
NA: bez trybu automatycznego
tHI
Wartość maksymalna ustawianej temperatury
•
25–30 °C
tLo
Wartość minimalna ustawianej temperatury
•
17–24 °C
rEC
Włączanie i wyłączanie sterowania na pilocie
zdalnego sterowania.
•
ON: wł.
•
OF: wył.
Adr
Ustawić adres przewodowego regulatora
pokojowego. W przypadku dwóch
przewodowych regulatorów pokojowych w
systemie każdy sterownik musi mieć inny
adres.
•
--: tylko jeden przewodowy regulator
pokojowy w systemie
•
A: Pierwotny przewodowy regulator
pokojowy z adresem 0.
•
B: Wtórny przewodowy regulator
pokojowy z adresem 1.
Init
ON: przywracanie ustawień podstawowych.
