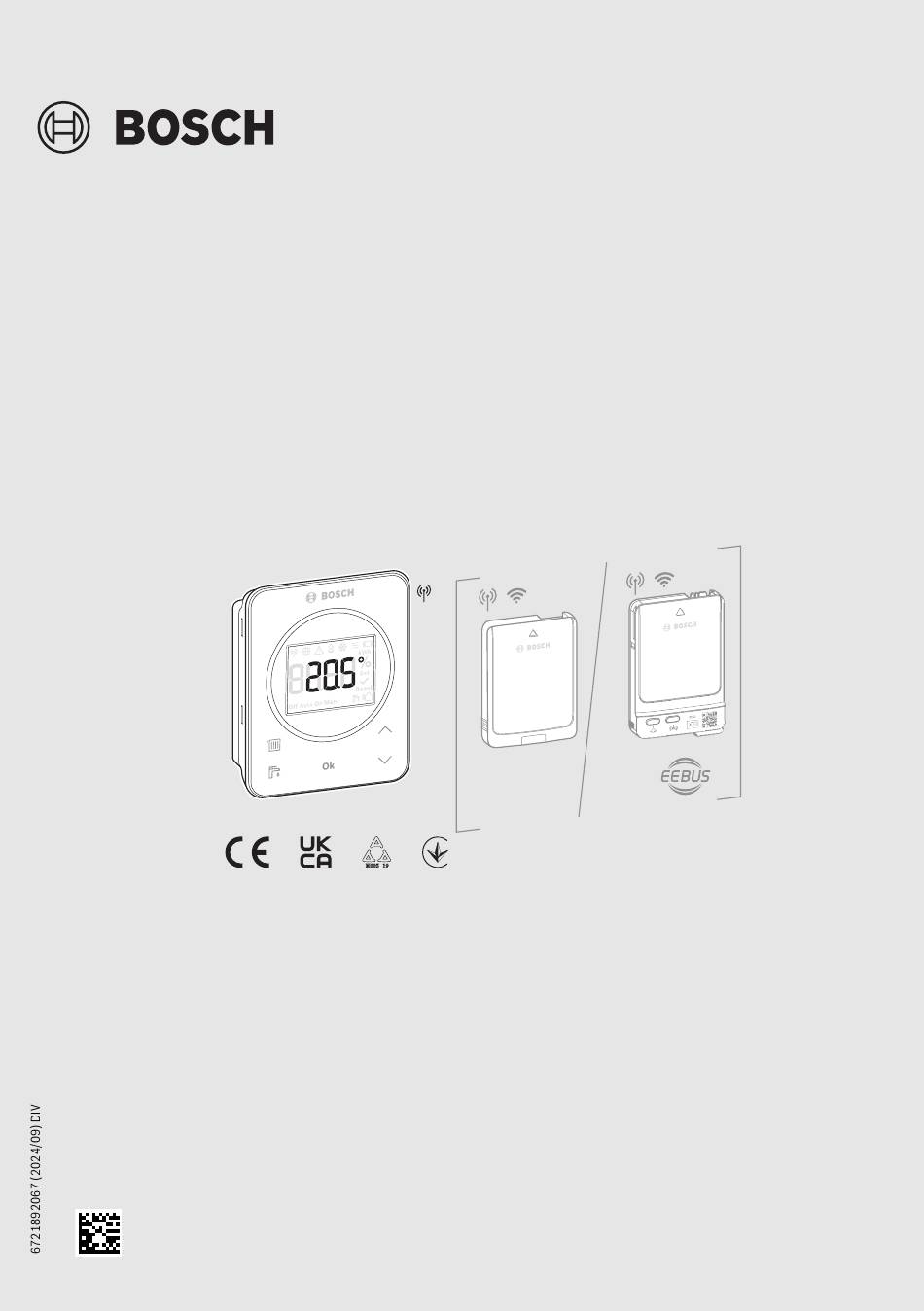

Seite 1
Installationsanleitung für die Fachkraft Control CR 20 RF...
Seite 2
Schwere der Folgen, falls die Maßnahmen zur Abwendung der 2.1 CR 20 RF ........3 Gefahr nicht befolgt werden.
Seite 3
Richtlinien beachten. Die vollständige Nutzung aller Möglichkeiten der CR 20 RF ist ▶ Ausgeführte Arbeiten dokumentieren. nur über das Steuergerät UI 800 oder mit der App Bosch Ho- meCom Easy möglich. Die App ist für die Betriebssysteme iOS H Bestimmungsgemäße Verwendung oder Android verfügbar (...
Seite 4
Angaben zum Produkt 2.1.3 Lieferumfang 2.1.4 Technische Daten 0010034141-001 Bild 2 Abmessungen in mm CR 20 RF Batterien 2 × 1,5 V Micro/LR03/AAA Maximale Leistungs- aufnahme P Funk-Frequenz (RF) 868,3 MHz [EU] (P = max. 12,5 dBm) Schutzart IP20 Empfängerkategorie...
Seite 5
ANDROID APP ON am Wärmeerzeuger einstellen play 8. K 40 RF: LAN-/WLAN-Verbindung zum Internet herstellen K 30 RF: Funkverbindung zu CR 20 RF herstellen ( Kapitel 3.3) 9. K 40 RF: Ggf. Verbindung zu Funkfernbedienungen her- stellen ( Kapitel 3.2) K 30 RF: WLAN-Verbindung zum Internet herstellen 10.
Seite 6
Installation und Inbetriebnahme Installationsort CR 20 RF Bedieneinheit nicht in Feuchträumen (z. B. Badezimmer) ins- Um einfaches Ein- und Aushängen der Bedieneinheit zu ge- tallieren. währleisten und für optimale Messung der Raumtemperatur: ▶ Mindestabstände beachten. ▶ Fern von Wärmequellen installieren.
Seite 7
Installation und Inbetriebnahme ≥ 1000 0010032350-001 Bild 5 Installationsort im Referenzraum ▶ Bei der Installation des Funksystems sicherstellen, dass der Funkweg frei von Hindernissen ist, wie z. B.: – Stahlbeton – Stahlschrank – Heizungs- oder andere metallische Rohre – Trockenbauwände mit Metallständerkonstruktion ▶...
Seite 8
6. CR 20 RF schließen. 7. CR 20 RF versucht 2 Minuten lang, die Funkverbindung Es kann nur eine Funk-Fernbedienung CR 20 RF im System ein- zum K 40 RF aufzubauen. Im Display läuft ein Countdown gebunden werden. Es ist nicht möglich, eine einzeln eingebun- von 120 nach 0.
Seite 9
K 30 RF aufzubauen. Im Display läuft ein Countdown von 120 nach 0..HC1... CR 10 / CR 11 (< 2 min) CR 10 H/ CR 11 H CR 20 RF RT 800 120, 119, 118 ... 0 0010056655-001 Bild 8 10. Mit Ok die Auswahl bestätigen.
Seite 10
LED kurz ausgeht. Die LED blinkt 5 mal rot. Die bestehende Funk-Verbindung wird zurückgesetzt. ▶ Am CR 20 RF Taste Ok mindestens 5 Sekunden lang drü- cken. Es erscheint ein Countdown, Taste gedrückt halten. Der erste Menüpunkt wird angezeigt (-- oder Err.).
Seite 11
Installation im Referenzraum 3.6.2 Installation an der Wand ▶ Rückwand von CR 20 RF abnehmen. Die CR 20 RF kann an der Wand montiert werden oder mit ei- nem Tischständer an eine beliebige Position gestellt werden. 3.6.1 Installationsort In der App Bosch HomeCom Easy und im Servicemenü der CR 20 RF (...
Seite 12
Es ist keine Interaktion mit dem K 40 RF möglich. Wenn 3.6.3 Installation am Tischständer alle LEDs erloschen sind, ist der K 40 RF wieder bereit. ▶ CR 20 RF in der gewünschten Position in den Tischständer einhängen. K 30 RF auf Grundeinstellungen zurück- setzen Wenn der K 30 RF auf Grundeinstellungen zurückgesetzt wird,...
Seite 13
Die LED zeigt den aktuellen Gerätezustand an ( Kapitel 7 auf Seite 15). Wenn in der App Bosch HomeCom Easy die Funktion „LEDs nach Interaktion abschalten“ aktiviert ist (ab Version 3.4.0), erlöschen die LEDs nach 60 Sekunden ohne Interaktion. Stö- rungen werden weiterhin angezeigt.
Seite 14
0 = keine Verbindung Softwareversion K 30 RF CR 20 RF und K 30 RF/K 40 RF trennen Es wird die aktuelle Softwareversion des Menü wird nur angezeigt, wenn eine Ver- K 30 RF angezeigt. Der Wert kann nicht ge- bindung vorhanden ist.
Seite 15
Um ein neues Netzwerk anzumelden: ▶ Taste am K 40 RF einmal für Wenn in der App Bosch HomeCom Easy die Funktion „LEDs ca. 3 Sekunden drücken, bis die LED er- nach Interaktion abschalten“ aktiviert ist (ab Version 3.4.0), lischt.
Seite 16
Verbindung mit dem lokalen Netzwerk über LAN ist hergestellt, es besteht keine Verbin- LED-Anzeigen Beschreibung dung mit dem Bosch-Server über WLAN. Im 5 × Rot Verbindung mit dem WLAN wird ge- lokalen Modus ist das der Zielzustand. Falls blinkend löscht oder ist beim Verbindungsver-...
Seite 17
Verbindung mit dem Bosch-Server kann nicht hergestellt Zusammen mit dem Endkunden: werden: ▶ K 30 RF/K 40 RF über die App Bosch HomeCom Easy auf ▶ Internet-Verbindung prüfen. den Endkunden registrieren. Grün Verbindung zum Netzwerk ist herge- ▶...
Seite 18
▶ Bedeutung der Störungsanzeigen der Installationsanlei- tung des Wärmeerzeugers entnehmen. Störung Beschreibung Behebung Funkverbindung fehlgeschlagen ▶ Abstand zwischen CR 20 RF und K 30 RF verrin- gern. keine System-Betriebsart gefunden ▶ Am Systemregler/Bedienfeld System-Betriebsart definieren. Anlagendruck zu niedrig. ▶ Heizungswasser nachfüllen ( Installationsanlei- tung des Wärmeerzeugers).
Seite 19
Da elektronische Geräte Gefahrstoffe enthalten können, müs- den: Datenschutzbeauftragter, Information Security and Priva- sen sie verantwortungsbewusst recycelt werden, um mögliche cy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Umweltschäden und Gefahren für die menschliche Gesundheit Stuttgart, DEUTSCHLAND. zu minimieren. Darüber hinaus trägt das Recycling von Elektro- Sie haben das Recht, der auf Art.
