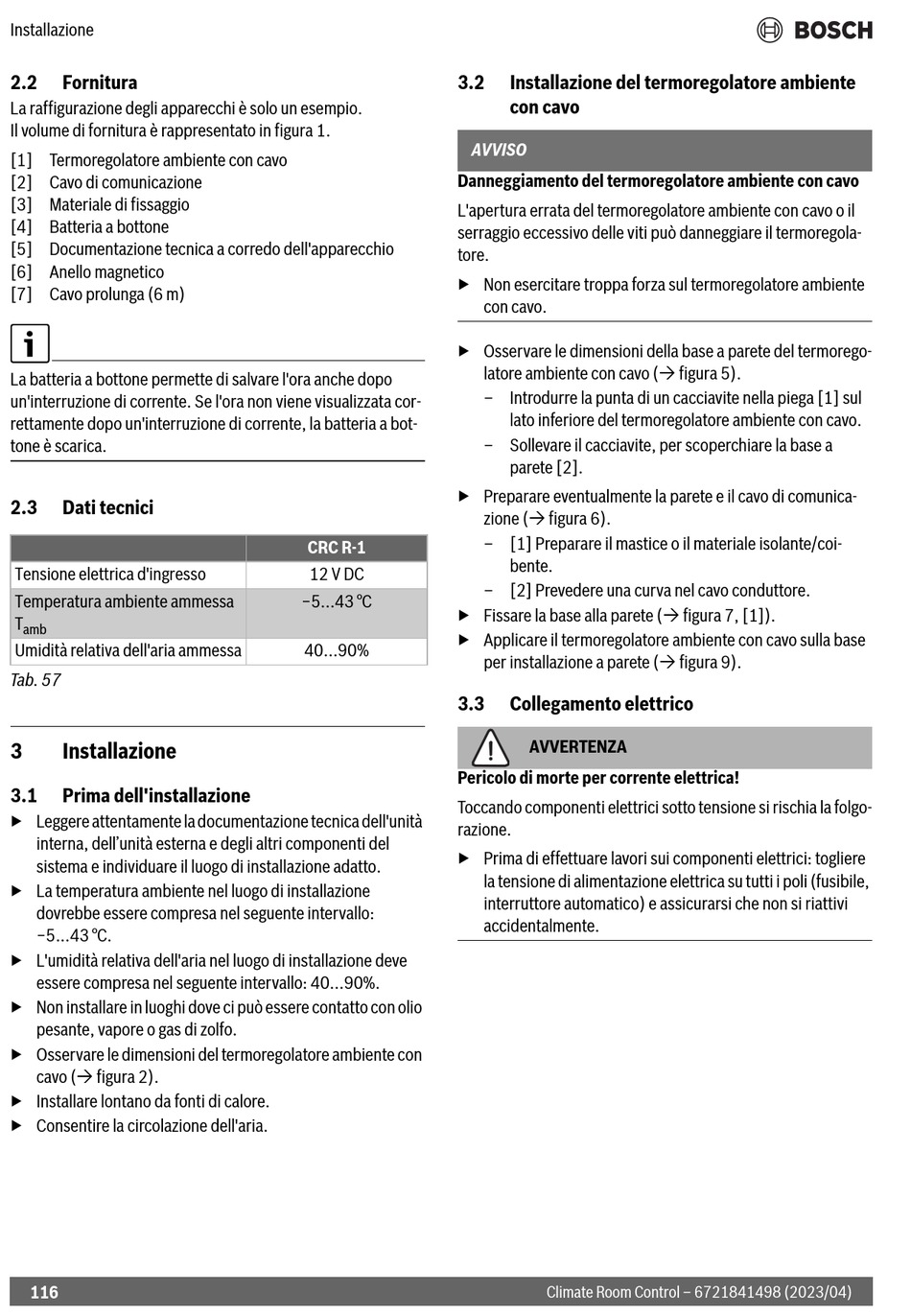

Installazione
2.2
Fornitura
La raffigurazione degli apparecchi è solo un esempio.
Il volume di fornitura è rappresentato in figura 1.
[1] Termoregolatore ambiente con cavo
[2] Cavo di comunicazione
[3] Materiale di fissaggio
[4] Batteria a bottone
[5] Documentazione tecnica a corredo dell'apparecchio
[6] Anello magnetico
[7] Cavo prolunga (6 m)
La batteria a bottone permette di salvare l'ora anche dopo
un'interruzione di corrente. Se l'ora non viene visualizzata cor-
rettamente dopo un'interruzione di corrente, la batteria a bot-
tone è scarica.
2.3
Dati tecnici
Tensione elettrica d'ingresso
Temperatura ambiente ammessa
T
amb
Umidità relativa dell'aria ammessa
Tab. 57
3
Installazione
3.1
Prima dell'installazione
▶ Leggere attentamente la documentazione tecnica dell'unità
interna, dell'unità esterna e degli altri componenti del
sistema e individuare il luogo di installazione adatto.
▶ La temperatura ambiente nel luogo di installazione
dovrebbe essere compresa nel seguente intervallo:
−5...43 °C.
▶ L'umidità relativa dell'aria nel luogo di installazione deve
essere compresa nel seguente intervallo: 40...90%.
▶ Non installare in luoghi dove ci può essere contatto con olio
pesante, vapore o gas di zolfo.
▶ Osservare le dimensioni del termoregolatore ambiente con
cavo ( figura 2).
▶ Installare lontano da fonti di calore.
▶ Consentire la circolazione dell'aria.
116
3.2
AVVISO
Danneggiamento del termoregolatore ambiente con cavo
L'apertura errata del termoregolatore ambiente con cavo o il
serraggio eccessivo delle viti può danneggiare il termoregola-
tore.
▶ Non esercitare troppa forza sul termoregolatore ambiente
▶ Osservare le dimensioni della base a parete del termorego-
▶ Preparare eventualmente la parete e il cavo di comunica-
CRC R-1
12 V DC
−5...43 °C
▶ Fissare la base alla parete ( figura 7, [1]).
▶ Applicare il termoregolatore ambiente con cavo sulla base
40...90%
3.3
Pericolo di morte per corrente elettrica!
Toccando componenti elettrici sotto tensione si rischia la folgo-
razione.
▶ Prima di effettuare lavori sui componenti elettrici: togliere
Installazione del termoregolatore ambiente
con cavo
con cavo.
latore ambiente con cavo ( figura 5).
– Introdurre la punta di un cacciavite nella piega [1] sul
lato inferiore del termoregolatore ambiente con cavo.
– Sollevare il cacciavite, per scoperchiare la base a
parete [2].
zione ( figura 6).
– [1] Preparare il mastice o il materiale isolante/coi-
bente.
– [2] Prevedere una curva nel cavo conduttore.
per installazione a parete ( figura 9).
Collegamento elettrico
AVVERTENZA
la tensione di alimentazione elettrica su tutti i poli (fusibile,
interruttore automatico) e assicurarsi che non si riattivi
accidentalmente.
