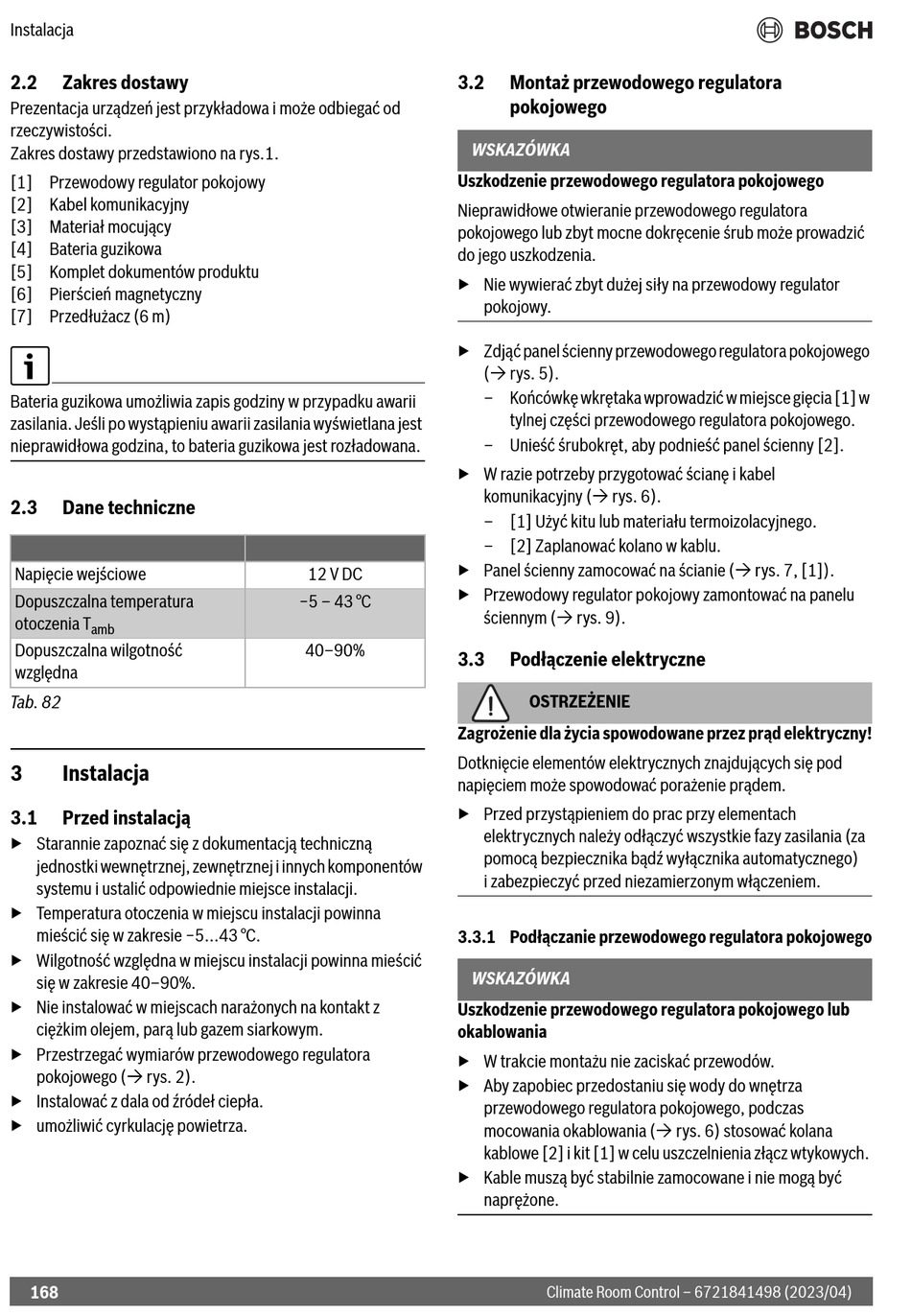

Instalacja
2.2
Zakres dostawy
Prezentacja urządzeń jest przykładowa i może odbiegać od
rzeczywistości.
Zakres dostawy przedstawiono na rys.1.
[1] Przewodowy regulator pokojowy
[2] Kabel komunikacyjny
[3] Materiał mocujący
[4] Bateria guzikowa
[5] Komplet dokumentów produktu
[6] Pierścień magnetyczny
[7] Przedłużacz (6 m)
Bateria guzikowa umożliwia zapis godziny w przypadku awarii
zasilania. Jeśli po wystąpieniu awarii zasilania wyświetlana jest
nieprawidłowa godzina, to bateria guzikowa jest rozładowana.
2.3
Dane techniczne
Napięcie wejściowe
Dopuszczalna temperatura
otoczenia T
amb
Dopuszczalna wilgotność
względna
Tab. 82
3
Instalacja
3.1
Przed instalacją
▶ Starannie zapoznać się z dokumentacją techniczną
jednostki wewnętrznej, zewnętrznej i innych komponentów
systemu i ustalić odpowiednie miejsce instalacji.
▶ Temperatura otoczenia w miejscu instalacji powinna
mieścić się w zakresie −5...43 °C.
▶ Wilgotność względna w miejscu instalacji powinna mieścić
się w zakresie 40–90%.
▶ Nie instalować w miejscach narażonych na kontakt z
ciężkim olejem, parą lub gazem siarkowym.
▶ Przestrzegać wymiarów przewodowego regulatora
pokojowego ( rys. 2).
▶ Instalować z dala od źródeł ciepła.
▶ umożliwić cyrkulację powietrza.
168
3.2
WSKAZÓWKA
Uszkodzenie przewodowego regulatora pokojowego
Nieprawidłowe otwieranie przewodowego regulatora
pokojowego lub zbyt mocne dokręcenie śrub może prowadzić
do jego uszkodzenia.
▶ Nie wywierać zbyt dużej siły na przewodowy regulator
▶ Zdjąć panel ścienny przewodowego regulatora pokojowego
▶ W razie potrzeby przygotować ścianę i kabel
▶ Panel ścienny zamocować na ścianie ( rys. 7, [1]).
12 V DC
▶ Przewodowy regulator pokojowy zamontować na panelu
−5 – 43 °C
40–90%
3.3
Zagrożenie dla życia spowodowane przez prąd elektryczny!
Dotknięcie elementów elektrycznych znajdujących się pod
napięciem może spowodować porażenie prądem.
▶ Przed przystąpieniem do prac przy elementach
3.3.1 Podłączanie przewodowego regulatora pokojowego
WSKAZÓWKA
Uszkodzenie przewodowego regulatora pokojowego lub
okablowania
▶ W trakcie montażu nie zaciskać przewodów.
▶ Aby zapobiec przedostaniu się wody do wnętrza
▶ Kable muszą być stabilnie zamocowane i nie mogą być
Montaż przewodowego regulatora
pokojowego
pokojowy.
( rys. 5).
– Końcówkę wkrętaka wprowadzić w miejsce gięcia [1] w
tylnej części przewodowego regulatora pokojowego.
– Unieść śrubokręt, aby podnieść panel ścienny [2].
komunikacyjny ( rys. 6).
– [1] Użyć kitu lub materiału termoizolacyjnego.
– [2] Zaplanować kolano w kablu.
ściennym ( rys. 9).
Podłączenie elektryczne
OSTRZEŻENIE
elektrycznych należy odłączyć wszystkie fazy zasilania (za
pomocą bezpiecznika bądź wyłącznika automatycznego)
i zabezpieczyć przed niezamierzonym włączeniem.
przewodowego regulatora pokojowego, podczas
mocowania okablowania ( rys. 6) stosować kolana
kablowe [2] i kit [1] w celu uszczelnienia złącz wtykowych.
naprężone.
Climate Room Control – 6721841498 (2023/04)
