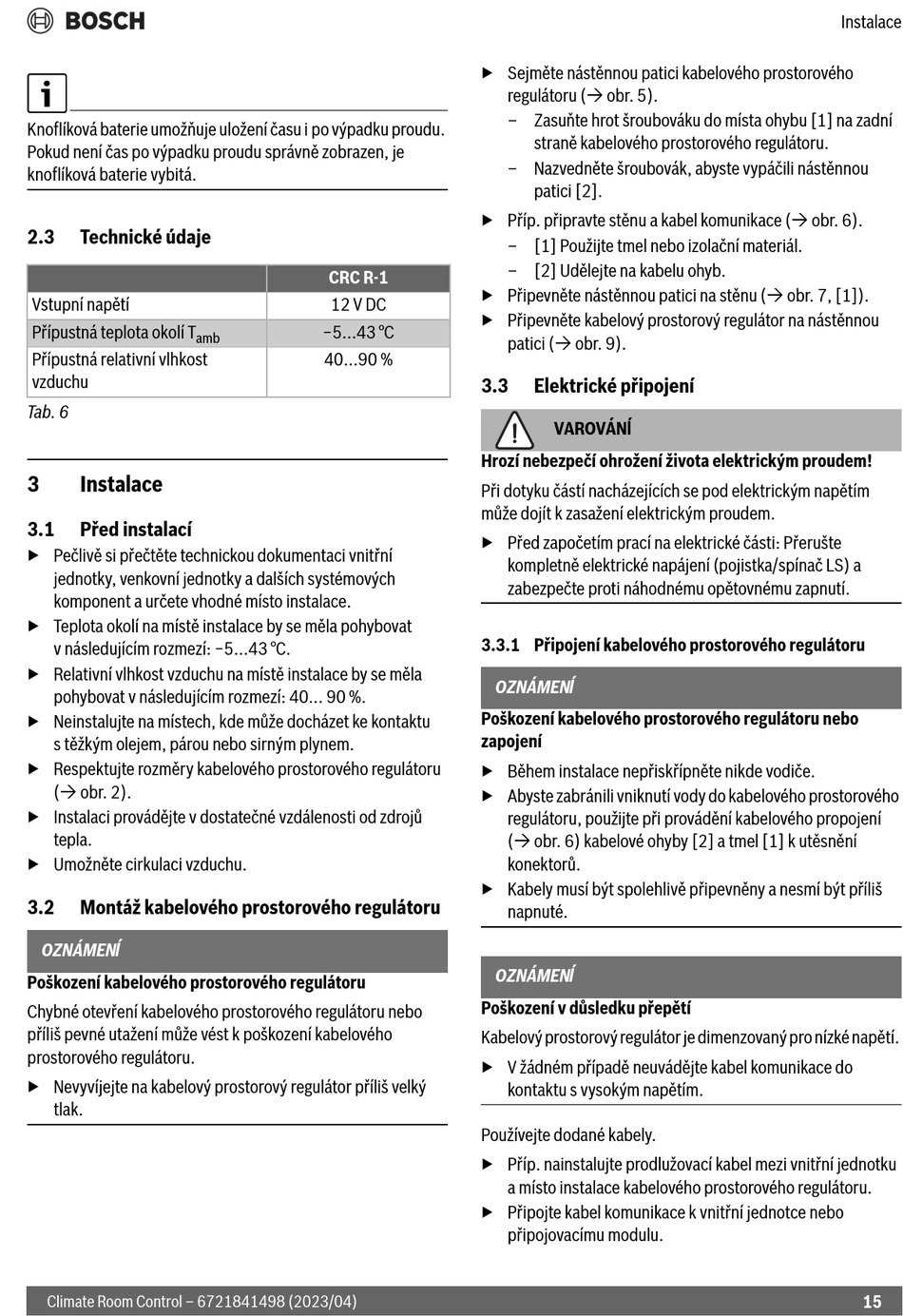

Knoflíková baterie umožňuje uložení času i po výpadku proudu.
Pokud není čas po výpadku proudu správně zobrazen, je
knoflíková baterie vybitá.
2.3
Technické údaje
Vstupní napětí
Přípustná teplota okolí T
amb
Přípustná relativní vlhkost
vzduchu
Tab. 6
3
Instalace
3.1
Před instalací
▶ Pečlivě si přečtěte technickou dokumentaci vnitřní
jednotky, venkovní jednotky a dalších systémových
komponent a určete vhodné místo instalace.
▶ Teplota okolí na místě instalace by se měla pohybovat
v následujícím rozmezí: −5...43 °C.
▶ Relativní vlhkost vzduchu na místě instalace by se měla
pohybovat v následujícím rozmezí: 40... 90 %.
▶ Neinstalujte na místech, kde může docházet ke kontaktu
s těžkým olejem, párou nebo sirným plynem.
▶ Respektujte rozměry kabelového prostorového regulátoru
( obr. 2).
▶ Instalaci provádějte v dostatečné vzdálenosti od zdrojů
tepla.
▶ Umožněte cirkulaci vzduchu.
3.2
Montáž kabelového prostorového regulátoru
OZNÁMENĺ
Poškození kabelového prostorového regulátoru
Chybné otevření kabelového prostorového regulátoru nebo
příliš pevné utažení může vést k poškození kabelového
prostorového regulátoru.
▶ Nevyvíjejte na kabelový prostorový regulátor příliš velký
tlak.
Climate Room Control – 6721841498 (2023/04)
▶ Sejměte nástěnnou patici kabelového prostorového
▶ Příp. připravte stěnu a kabel komunikace ( obr. 6).
CRC R-1
▶ Připevněte nástěnnou patici na stěnu ( obr. 7, [1]).
12 V DC
▶ Připevněte kabelový prostorový regulátor na nástěnnou
−5...43 °C
40...90 %
3.3
Hrozí nebezpečí ohrožení života elektrickým proudem!
Při dotyku částí nacházejících se pod elektrickým napětím
může dojít k zasažení elektrickým proudem.
▶ Před započetím prací na elektrické části: Přerušte
3.3.1 Připojení kabelového prostorového regulátoru
Poškození kabelového prostorového regulátoru nebo
zapojení
▶ Během instalace nepřiskřípněte nikde vodiče.
▶ Abyste zabránili vniknutí vody do kabelového prostorového
▶ Kabely musí být spolehlivě připevněny a nesmí být příliš
Poškození v důsledku přepětí
Kabelový prostorový regulátor je dimenzovaný pro nízké napětí.
▶ V žádném případě neuvádějte kabel komunikace do
Používejte dodané kabely.
▶ Příp. nainstalujte prodlužovací kabel mezi vnitřní jednotku
▶ Připojte kabel komunikace k vnitřní jednotce nebo
regulátoru ( obr. 5).
– Zasuňte hrot šroubováku do místa ohybu [1] na zadní
straně kabelového prostorového regulátoru.
– Nazvedněte šroubovák, abyste vypáčili nástěnnou
patici [2].
– [1] Použijte tmel nebo izolační materiál.
– [2] Udělejte na kabelu ohyb.
patici ( obr. 9).
Elektrické připojení
VAROVÁNĺ
kompletně elektrické napájení (pojistka/spínač LS) a
zabezpečte proti náhodnému opětovnému zapnutí.
OZNÁMENĺ
regulátoru, použijte při provádění kabelového propojení
( obr. 6) kabelové ohyby [2] a tmel [1] k utěsnění
konektorů.
napnuté.
OZNÁMENĺ
kontaktu s vysokým napětím.
a místo instalace kabelového prostorového regulátoru.
připojovacímu modulu.
Instalace
15
