Endress+Hauser Ceraphant T PTC31 Technische Information Seite 9

Ceraphant T
Prozessanschlüsse PTC31
Sensormodul mit Keramiksen-
sor
Endress+Hauser
1

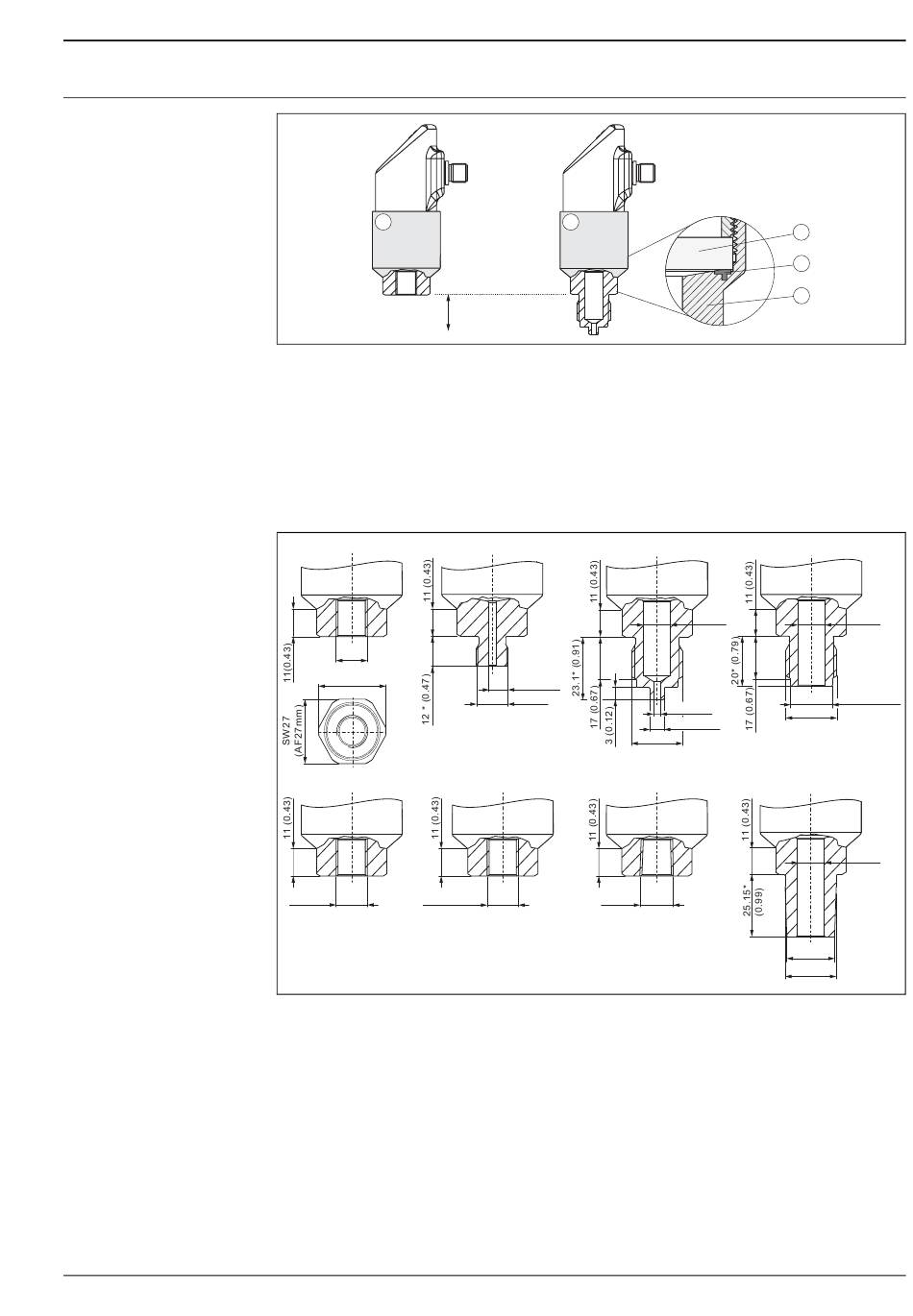

PTC31; Sensormodul mit jeweiligem Prozessanschluss
➀ mit Innengewinde
➁ mit Außengewinde
Detail "Dichtung": ➂ Keramiksensor Ceraphire, ➃ Form-Dichtung, prozessberührt, ➄ Sensormodul
Maß A: siehe nachstehende Maßzeichnungen (Maß mit * gekennzeichnet)
Gewinde-Anschlüsse
AC
G1/4
Ø29.9 (1.18)
BA
M12x1.5 7/16-20UNF
Prozessanschluss-Varianten (siehe auch Abschnitt "Bestellinformationen")
AC: Gewinde ISO 288, G¼ (innen)
AD: Gewinde ISO 288, G¼A
AE: Gewinde ISO 288, G½A
AF: Gewinde ISO 288, G½A, Bohrung 11 mm
BA: Gewinde DIN 13, M 12x1,5
CA: Gewinde 7/16-20 UNF (SAE)
DA: Gewinde ANSI ¼ FNPT
DD: Gewinde ANSI ½ MNPT
PTC31
2
A
AD
Ø3 (0.12)
G1/4A
CA
1/4NPT
mm (inch)
3
4
5
AE
AF
Ø11.4
(0.45)
Ø3 (0.12)
G1/2
Ø6 (0.24)
G1/2
DD
DA
1/2NPT
Ø21 .4
(0.84)
P01-PTx3xxxx-14-xx-xx-xx-003
Ø11.4
(0.45)
Ø17.5 (0.69)
Ø11.4
(0.45)
P01-PTx3xxxx-06-xx-xx-xx-002
9
