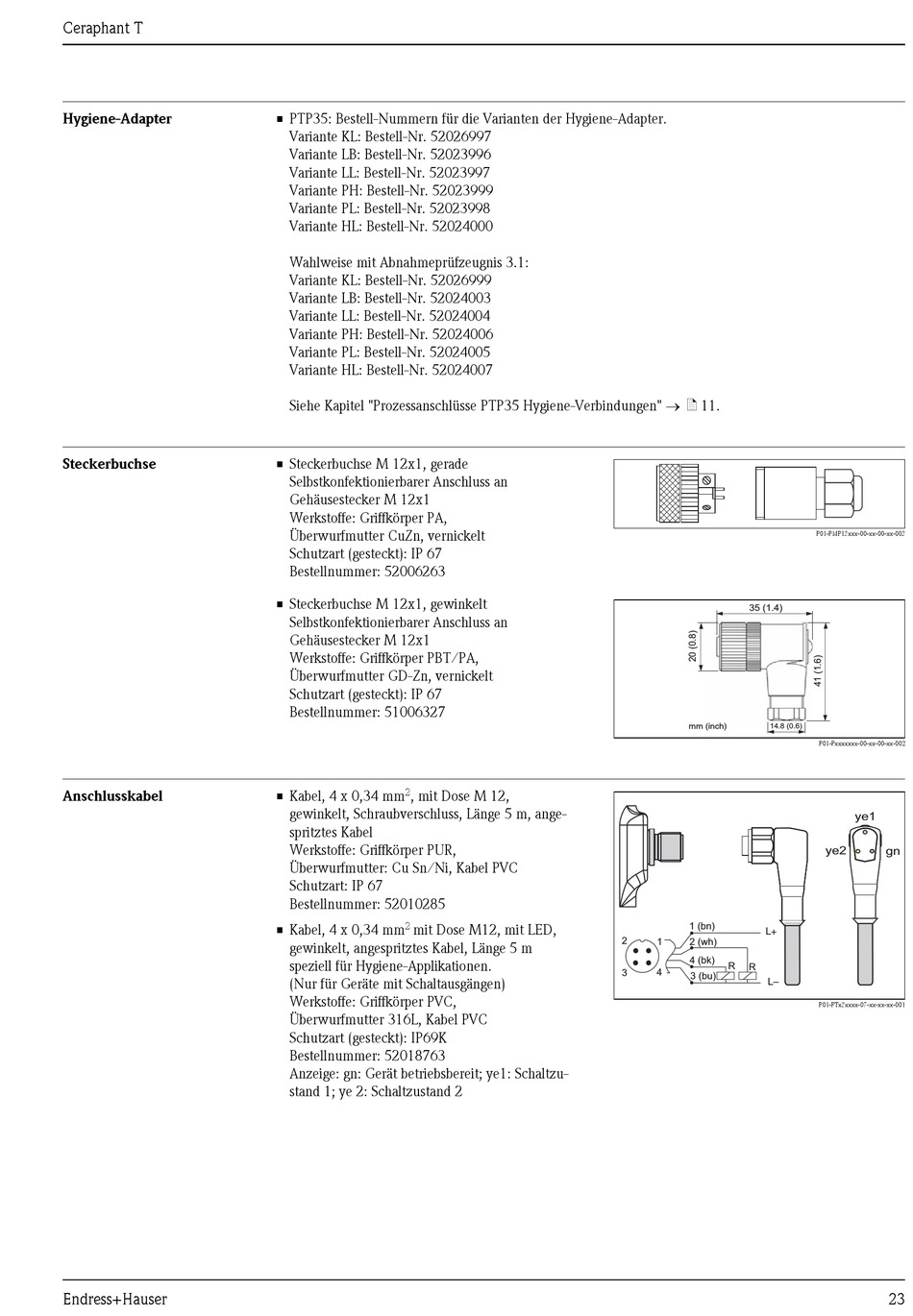

Endress+Hauser Ceraphant T PTC31 Technische Information Seite 23

Ceraphant T
Hygiene-Adapter
Steckerbuchse
Anschlusskabel
Endress+Hauser
• PTP35: Bestell-Nummern für die Varianten der Hygiene-Adapter.
Variante KL: Bestell-Nr. 52026997
Variante LB: Bestell-Nr. 52023996
Variante LL: Bestell-Nr. 52023997
Variante PH: Bestell-Nr. 52023999
Variante PL: Bestell-Nr. 52023998
Variante HL: Bestell-Nr. 52024000
Wahlweise mit Abnahmeprüfzeugnis 3.1:
Variante KL: Bestell-Nr. 52026999
Variante LB: Bestell-Nr. 52024003
Variante LL: Bestell-Nr. 52024004
Variante PH: Bestell-Nr. 52024006
Variante PL: Bestell-Nr. 52024005
Variante HL: Bestell-Nr. 52024007
Siehe Kapitel "Prozessanschlüsse PTP35 Hygiene-Verbindungen" → ä 11.
• Steckerbuchse M 12x1, gerade
Selbstkonfektionierbarer Anschluss an
Gehäusestecker M 12x1
Werkstoffe: Griffkörper PA,
Überwurfmutter CuZn, vernickelt
Schutzart (gesteckt): IP 67
Bestellnummer: 52006263
• Steckerbuchse M 12x1, gewinkelt
Selbstkonfektionierbarer Anschluss an
Gehäusestecker M 12x1
Werkstoffe: Griffkörper PBT/PA,
Überwurfmutter GD-Zn, vernickelt
Schutzart (gesteckt): IP 67
Bestellnummer: 51006327
2
• Kabel, 4 x 0,34 mm , mit Dose M 12,
gewinkelt, Schraubverschluss, Länge 5 m, ange-
spritztes Kabel
Werkstoffe: Griffkörper PUR,
Überwurfmutter: Cu Sn/Ni, Kabel PVC
Schutzart: IP 67
Bestellnummer: 52010285
2
• Kabel, 4 x 0,34 mm mit Dose M12, mit LED,
gewinkelt, angespritztes Kabel, Länge 5 m
speziell für Hygiene-Applikationen.
(Nur für Geräte mit Schaltausgängen)
Werkstoffe: Griffkörper PVC,
Überwurfmutter 316L, Kabel PVC
Schutzart (gesteckt): IP69K
Bestellnummer: 52018763
Anzeige: gn: Gerät betriebsbereit; ye1: Schaltzu-
stand 1; ye 2: Schaltzustand 2
35 (1.4)
14.8 (0.6)
mm (inch)
1 (bn)
L+
2 2 (wh)
1
4 (bk)
R
R
4
3
3 (bu)
L–
P01-PMP13xxx-00-xx-00-xx-003
P01-Pxxxxxxx-00-xx-00-xx-002
ye1
ye2
gn
P01-PTx3xxxx-07-xx-xx-xx-001
