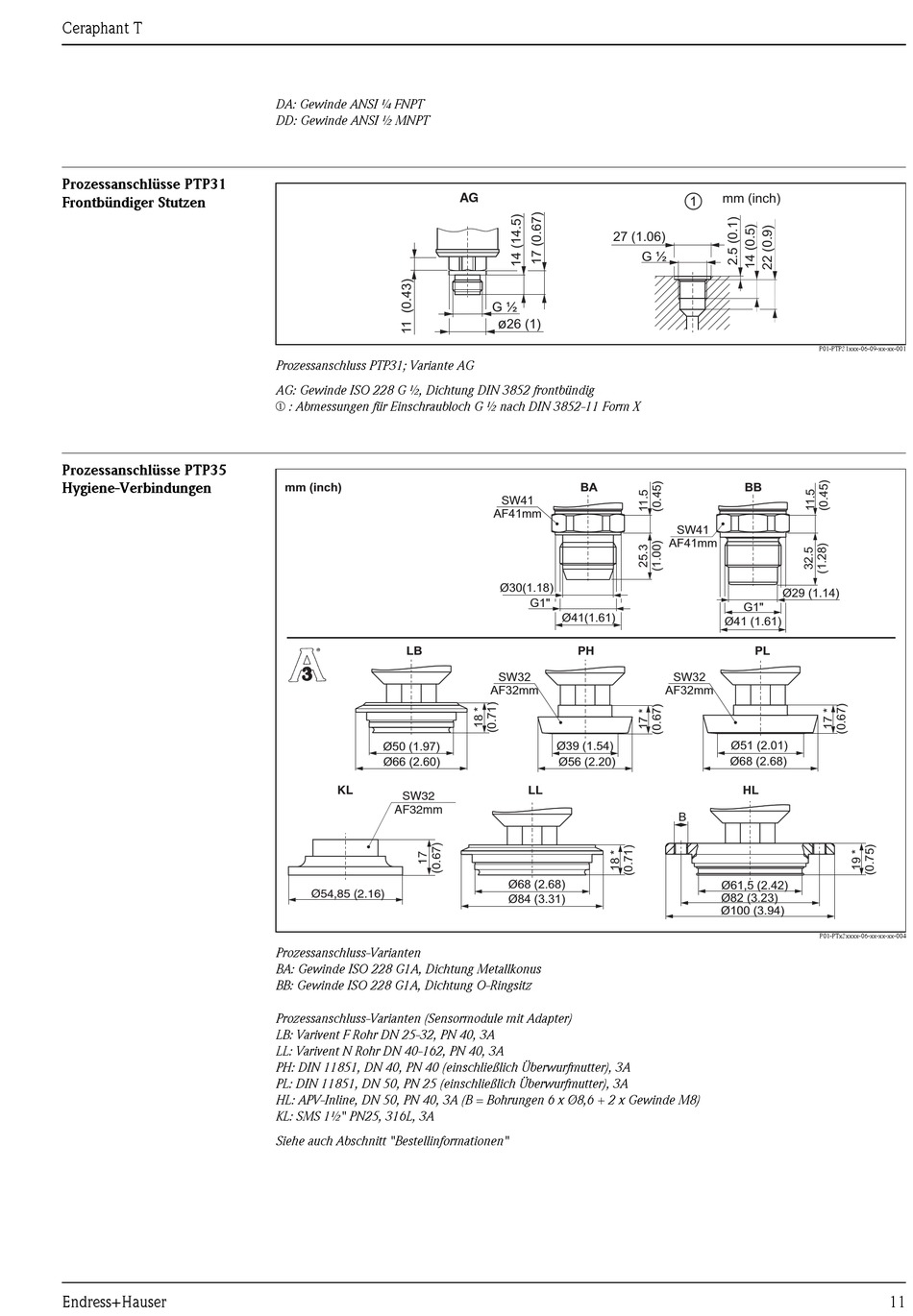

Endress+Hauser Ceraphant T PTC31 Technische Information Seite 11

Ceraphant T
Prozessanschlüsse PTP31
Frontbündiger Stutzen
Prozessanschlüsse PTP35
Hygiene-Verbindungen
Endress+Hauser
DA: Gewinde ANSI ¼ FNPT
DD: Gewinde ANSI ½ MNPT
Prozessanschluss PTP31; Variante AG
AG: Gewinde ISO 228 G ½, Dichtung DIN 3852 frontbündig
m : Abmessungen für Einschraubloch G ½ nach DIN 3852-11 Form X
mm (inch)
LB
Ø50 (1.97)
Ø66 (2.60)
KL
SW32
AF32mm
Ø54,85 (2.16)
Prozessanschluss-Varianten
BA: Gewinde ISO 228 G1A, Dichtung Metallkonus
BB: Gewinde ISO 228 G1A, Dichtung O-Ringsitz
Prozessanschluss-Varianten (Sensormodule mit Adapter)
LB: Varivent F Rohr DN 25-32, PN 40, 3A
LL: Varivent N Rohr DN 40-162, PN 40, 3A
PH: DIN 11851, DN 40, PN 40 (einschließlich Überwurfmutter), 3A
PL: DIN 11851, DN 50, PN 25 (einschließlich Überwurfmutter), 3A
HL: APV-Inline, DN 50, PN 40, 3A (B = Bohrungen 6 x Ø8,6 + 2 x Gewinde M8)
KL: SMS 1½" PN25, 316L, 3A
Siehe auch Abschnitt "Bestellinformationen"
AG
27 (1.06)
G ½
ø
26 (1)
BA
SW41
AF41mm
Ø30(1.18)
G1"
Ø41(1.61)
PH
SW32
AF32mm
Ø39 (1.54)
Ø56 (2.20)
LL
Ø68 (2.68)
Ø84 (3.31)
mm (inch)
1
G ½
BB
SW41
AF41mm
Ø29 (1.14)
G1"
Ø41 (1.61)
PL
SW32
AF32mm
Ø51 (2.01)
Ø68 (2.68)
HL
B
Ø61,5 (2.42)
Ø82 (3.23)
Ø100 (3.94)
P01-PTP31xxx-06-09-xx-xx-001
P01-PTx3xxxx-06-xx-xx-xx-004
