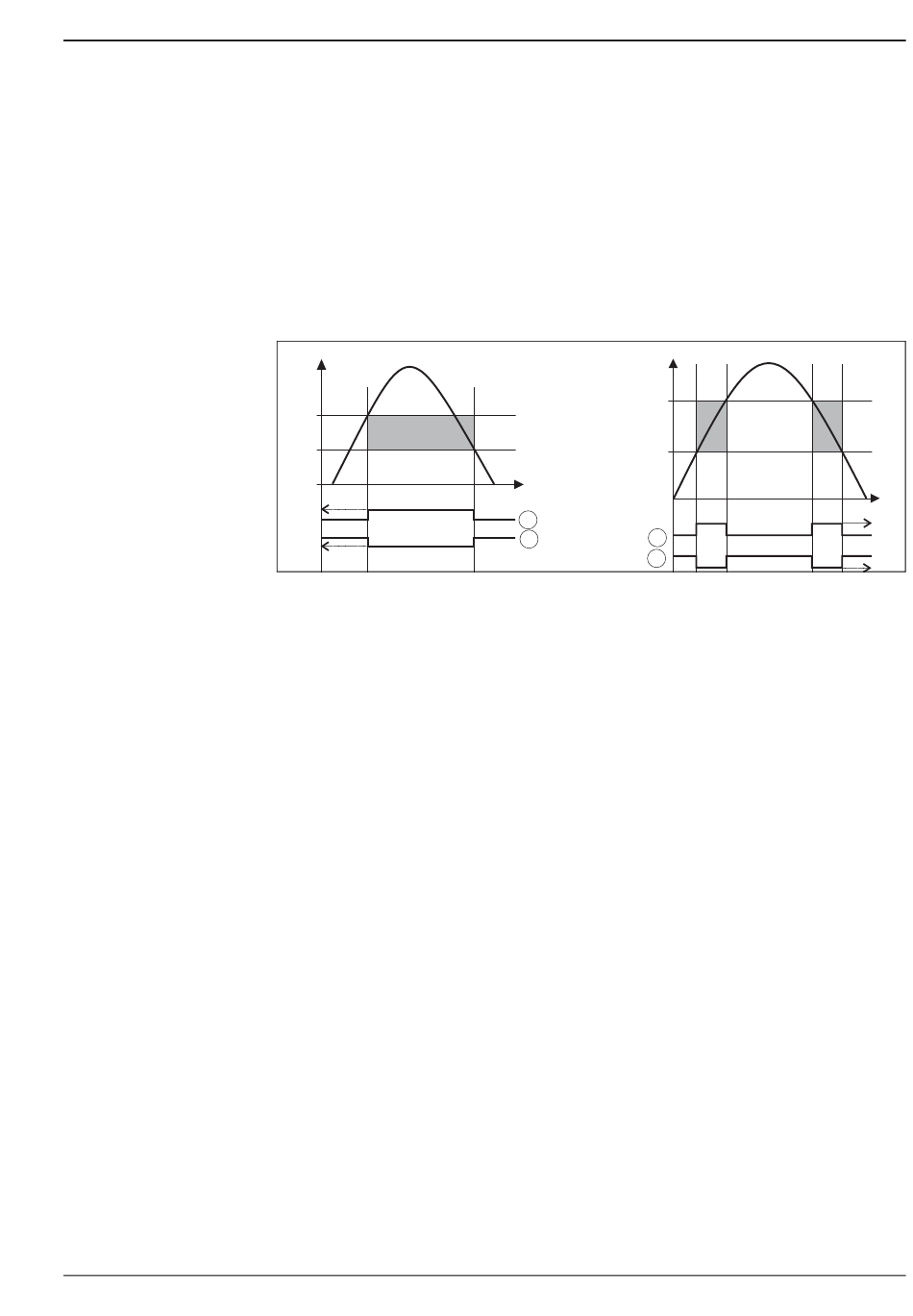

Funktionen des Schaltausgangs
• Hysterese-Funktion
Die Hysterese-Funktion ermöglicht eine Zweipunktregelung über eine Hysterese. Abhängig vom Druck p ist
die Hysterese über den Schaltpunkt SP und Rückschaltpunkt RSP einstellbar.
• Fenster-Funktion
Die Fenster-Funktion ermöglicht die Überwachung eines Prozessdruckbereichs.
Die Hysterese der Schaltpunkte SP und RSP ist kleiner als 0,1 %. Unter EMV-Störeinfluss mit höheren Stör-
pegeln kann es daher bei Messwerten nahe SP oder RSP zu schnellem wiederholten Schalten im Takt der
Störung kommen. Dies lässt sich durch die Dämpfung von 0,1 s vermeiden.
• Schließer oder Öffner
Diese Schaltfunktion ist frei wählbar.
a
p
SP
RSP RSP
1
0
1
0
a Hysterese-Funktion
b Fenster-Funktion
➀ Fenster - Öffner
➁ Hysterese - Öffner
➂ Fenster - Schließer
➃ Hysterese - Schließer
SP Schaltpunkt; RSP Rückschaltpunkt
p
SP
RSP RSP
t
4
3
2
1
b
t
1
0
1
0
