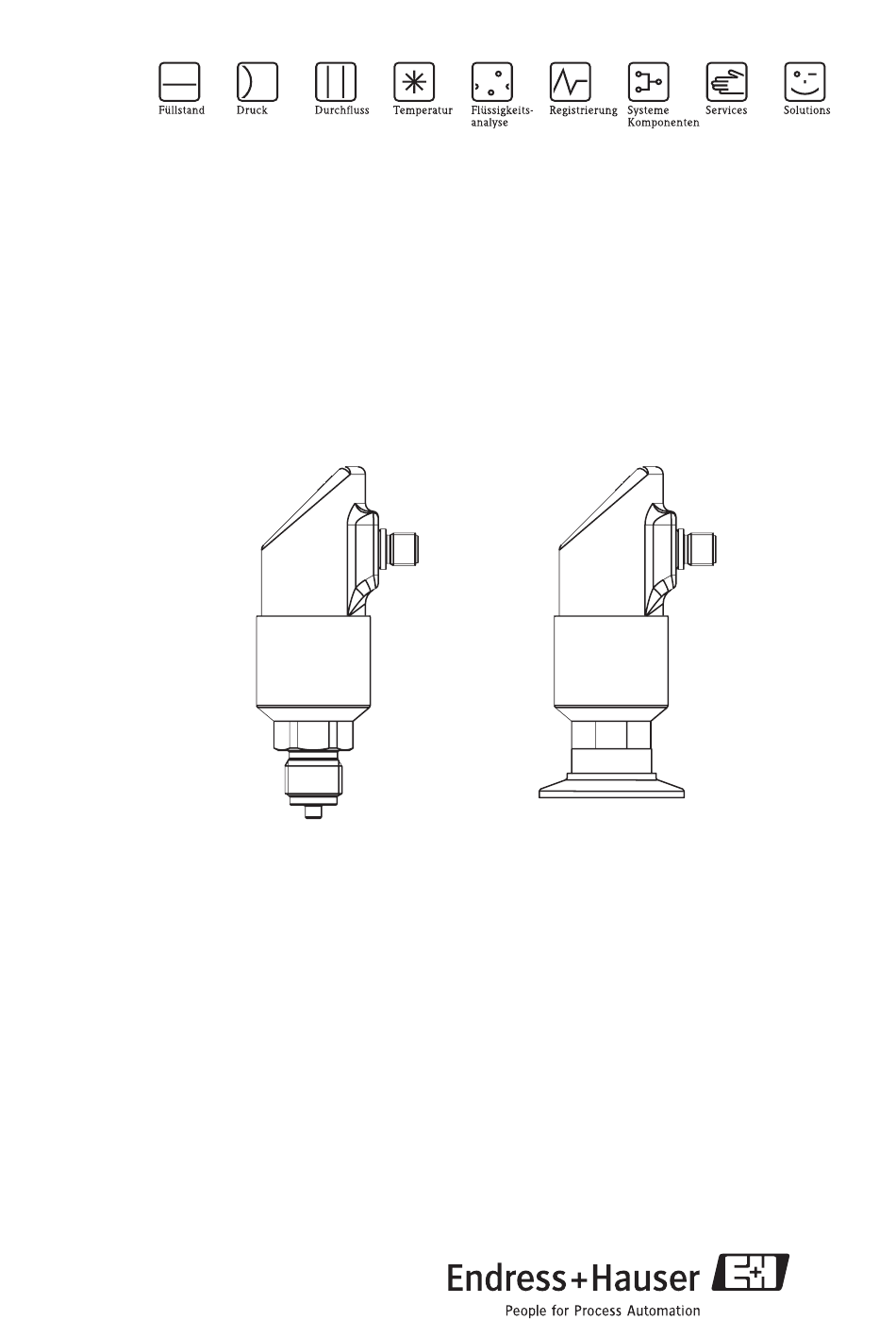

Betriebsanleitung
Ceraphant T PTC31, PTP31, PTP35
Druckschalter
KA225P/00/de/09.06
71008649
Release 1.03

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Ceraphant T PTC31

  • Seite 1 Betriebsanleitung Ceraphant T PTC31, PTP31, PTP35 Druckschalter KA225P/00/de/09.06 71008649 Release 1.03...
  • Seite 2: Inhaltsverzeichnis

    Ceraphant T PTC31, PTP31, PTP35 Inhaltsverzeichnis Sicherheitshinweise ..3 Die wichtigsten technischen Daten ....28 Bestimmungsgemäße Verwendung .
  • Seite 3: Sicherheitshinweise

    Folgende Maßnahmen ergreifen, bevor Sie ein Gerät an Endress+Hauser zurücksenden: • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren und zu prüfen. Eine Kopiervorlage der “Erklärung zur Kontamination” befindet sich auf der vorletzten Seite dieser Betriebsanleitung.
  • Seite 4: Geräte-Identifikation

    Geräte-Identifikation Ceraphant T PTC31, PTP31, PTP35 Geräte-Identifikation Typenschild Vergleichen Sie zur Identifizierung Ihres Geräts den vollständigen Bestellcode und die Erläuter- ung der Ausführungen auf dem Lieferschein mit den Angaben auf dem Typenschild. P01-PTx3xxxx-18-xx-xx-xx-001 Abb. 1: Erläuterung des Typenschild - siehe nachstehende Tabelle...
  • Seite 5: Montage

    Ceraphant T PTC31, PTP31, PTP35 Montage Montage Warenannahme, Lagerung • Warenannahme: Überprüfen, ob Verpackung oder Gerät beschädigt sind. Gelieferte Ware auf Vollständigkeit überprüfen. • Lagerung: Lagerungstemperatur -40...+85 °C Abmessungen M 12x1 M 16x1.5 / ½ NPT ø 38.5 ø 42.3 P01-PTx3xxxx-06-xx-xx-xx-001 Abb.
  • Seite 6: Prozessanschluss

    Montage Ceraphant T PTC31, PTP31, PTP35 Prozessanschluss Die nachfolgende Tabelle zeigt die Varianten des Ceraphant T. Eine detaillierte Übersicht über die Prozessanschlüsse und deren Abmessungen befindet sich in der Technischen Information TI384P. Ceraphant- PTC 31 PTP 31 PTP 35 Produktfamilie...
  • Seite 7: Einbau

    Ceraphant T PTC31, PTP31, PTP35 Montage Einbau Typische Einbaumöglichkeiten für den Ceraphant T − siehe nachstehende Abbildung: • Druckmessung in Gasen (links) Ceraphant T mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit even- tuelles Kondensat in den Prozess ablaufen kann. • Druckmessung in Dämpfen (Mitte) Ceraphant T mit Wassersackrohr unterhalb des Entnahmestutzens montieren.
  • Seite 8: Verdrahtung

    Verdrahtung Ceraphant T PTC31, PTP31, PTP35 Verdrahtung Gleichspannungsvariante mit Stecker M12 A2’ ➀ L– L– A3’ Diag. 4...20mA 4...20mA L– L– P01-PTx3xxxx-04-xx-xx-xx-002 Abb. 4: Ceraphant T mit Stecker M12x1 A1: 1x PNP-Schaltausgang A2: 2x PNP-Schaltausgänge R1 und m (R2) A2’: 2x PNP-Schaltausgänge R1 und m (Diagnose/Öffner bei Einstellung "DESINA") A3: PNP-Schaltausgang mit zusätzlichem Analogausgang...
  • Seite 9: Gleichspannungsvariante Mit Ventilstecker

    Ceraphant T PTC31, PTP31, PTP35 Verdrahtung Gleichspannungsvariante mit Ventilstecker L– P01-PTx3xxxx-04-xx-xx-xx-003 Abb. 5: Ceraphant T mit Ventilstecker B: 1x PNP-Schaltausgang Gleichspannungsvariante mit Kabel C2’ ➀ L– L– GNYE GNYE C3’ 4...20mA 4...20mA Diag. L– L– GNYE GNYE P01-PTx3xxxx-04-xx-xx-xx-004 Abb. 6: Ceraphant T mit Kabel-Anschluss C1: 1x PNP-Schaltausgang C2: PNP-Schaltausgänge R1 und m (R2)
  • Seite 10: Bedienung

    Bedienung Ceraphant T PTC31, PTP31, PTP35 Bedienung Bedienung Vorort Der Ceraphant T wird über drei Tasten bedient. Die Digitalanzeige und die Leuchtdioden (LED) unterstützen die Navigation im Bedienmenü. Bedientasten Digitalanzeige LED für Status grün = ok 22.07 rot = Fehler rot-/grün-blinkend...
  • Seite 11: Navigation Im Bedienmenü

    Ceraphant T PTC31, PTP31, PTP35 Bedienung 5.1.1 Navigation im Bedienmenü b a r > 3 s SAVE > 3 s P01-PTx3xxxx-19-xx-xx-xx-005 Abb. 8: Navigation im Bedienmenü A Wahl der Funktionsgruppe B Wahl der Funktion ➀ Einstieg in das Bedienmenü – Taste E länger als 3 s drücken Auswahl "Funktionsgruppe"...
  • Seite 12 Bedienung Ceraphant T PTC31, PTP31, PTP35 5.1.2 Struktur des Bedienmenüs Die nachstehende Struktur zeigt alle möglichen Felder des Bedienmenüs. P01-PTx3xxxx-19-xx-xx-xx-100 Abb. 9: Bedienmenü: A Funktionsgruppen, B Funktionen, C Einstellungen...
  • Seite 13: Grundeinstellung

    Ceraphant T PTC31, PTP31, PTP35 Bedienung 5.1.3 Grundeinstellung Base Grundeinstellungen Technische Einheit Technische Einheit wählen: kPa/MPa Nullpunkt Offset: ±20 % URL einstellen Nullpunkt Aktueller Wert als übernehmen Nullpunkt (Offset max. ±20 % URL) Anzeige PV: Anzeige Mess- wert PVRO: Anzeige Messwert um 180°...
  • Seite 14: Einstellung Ausgang

    Bedienung Ceraphant T PTC31, PTP31, PTP35 5.1.4 Einstellung Ausgang • Hysterese-Funktion: Ermöglicht eine Zweipunktregelung über eine Hysterese. Abhängig vom Druck p ist die Hysterese über den Schaltpunkt SP und Rückschaltpunkt RSP einstellbar. • Fenster-Funktion: Für die Überwachung eines Prozessdruckbereichs. Die Hysterese der Schaltpunkte SP und RSP ist kleiner als 0,1 %. Unter EMV-Störeinfluss mit hohen Störpegeln kann es daher bei Messwerten nahe SP oder RSP zu schnellen wieder-...
  • Seite 15 Ceraphant T PTC31, PTP31, PTP35 Bedienung OUT/OUT2 Ausgang/Ausgang 2 Schaltcharakteristik HYNO: Hysterese/Schließer HYNC: Hysterese/Öffner WINO: Fenster/Schließer WINC: Fenster/Öffner 4 - 20: Analogausgang (nur wenn vorhanden) Wert Schaltpunkt Schaltpunkt 0,5...100 % URL in 0,1 %-Schritten der eingestellten Einheit (min. 0,001 bar) Wert Rückschalt-...
  • Seite 16: Einstellung Der Servicefunktionen

    Bedienung Ceraphant T PTC31, PTP31, PTP35 4 - 20 Analogausgang Wert für 4 mA Messanfang (LRV) eingeben in 0,1 %- Schritten der eingestellten Einheit Wert für 20 mA Messende eingeben (URV) in 0,1 %-Schritten der eingestellten Einheit Anliegender Druck Druckwert als für 4 mA (LRV)
  • Seite 17 Ceraphant T PTC31, PTP31, PTP35 Bedienung SERV Servicefunktionen Verriegelungscode Eingabe des Ver- riegelungscodes zur Freischaltung Verriegelungscode Frei wählbarer Zahl- ändern encode 1...9999 0 = keine Verriege- lung Reset Alle Einträge auf Werkseinstellung zurückstellen Änderungszähler Wird bei jeder Parametrierung um 1 hochgezählt Letzter Gerätestatus...
  • Seite 18: Bedienung Mit Personal-Computer Und Readwin 2000

    Bedienung Ceraphant T PTC31, PTP31, PTP35 Bedienung mit Personal-Computer und ReadWin 2000 P01-PTx3xxxx-19-xx-xx-xx-004 Abb. 11: Bedienung mit PC ➀ Personal-Computer mit Konfigurationssoftware ReadWin ➁ Konfigurationskit (USB-Schnittstelle) ➂ Ceraphant T mit Kommunikationsbuchse Abb. 12: Geräteeinstellung mit ReadWin...
  • Seite 19: Zusätzliche Bedienmöglichkeiten

    Ceraphant T PTC31, PTP31, PTP35 Bedienung 5.2.1 Zusätzliche Bedienmöglichkeiten Zusätzlich zu den im vorstehenden Abschnitt "Bedienung Vorort" aufgeführten Bedien- möglichkeiten stehen über die Konfigurationssoftware ReadWin weitere Informationen zum Ceraphant T zur Verfügung: Funktionsgruppe Beschreibung SERV Anzahl Schaltwechsel Ausgang 1 Anzahl Schaltwechsel Ausgang 2 Gerätestatus...
  • Seite 20: Zubehör

    Zubehör Ceraphant T PTC31, PTP31, PTP35 Zubehör Prozessanschluss • Ceraphant T PTC31: Das Sensormodul und der jeweilige Prozessanschluss sind untrennbar miteinander verbun- den. • Ceraphant T PTP31, PTP35: Der jeweilige Prozessanschluss ist ein Adapter und das Sensormodul hat ein Adaptergewinde.
  • Seite 21 Ceraphant T PTC31, PTP31, PTP35 Zubehör 6.1.1 Adapter-Wechsel Beim PTP31 und PTP35 ist ein Wechsel des Adapters möglich. PTP 31 PTP 35 P01-PTx3xxxx-17-xx-xx-xx-001 Abb. 14: Wechsel des Adapters ➀ Sensormodul mit Adapter-Gewinde ➁ Standard-O-Ring ➂ Adapter Beim Wechsel des Adapters beachten: •...
  • Seite 22 Zubehör Ceraphant T PTC31, PTP31, PTP35 6.1.2 Adapter-Varianten • PTP 31: Bestell-Nummern für die Vari- anten der Gewinde-Adapter. Variante AC: Bestell-Nr. 52023980 Variante AD: Bestell-Nr. 52023981 Variante AE: Bestell-Nr. 52023982 G1/4 Ø3 Variante AF: Bestell-Nr. 52023983 Ø23 G1/4A Variante BA: Bestell-Nr. 52023984 Variante CA: Bestell-Nr.
  • Seite 23 Ceraphant T PTC31, PTP31, PTP35 Zubehör • PTP 35: Bestell-Nummern für die Varianten der Clamp-Adapter. SW28 Variante DB: Bestell-Nr. 52023994 Ø43.5 Variante DL: Bestell-Nr. 52023995 Ø50.5 Wahlweise mit Abnahmeprüfzeugnis 3.1 Variante DB: Bestell-Nr. 52024001 SW32 Variante DL: Bestell-Nr. 52024002 Ø56.5 Ø64...
  • Seite 24: Einschweißmuffen

    Zubehör Ceraphant T PTC31, PTP31, PTP35 Einschweißmuffen 6.2.1 Einschweißmuffe mit Dichtkonus • Einschweißmuffe für frontbündige Mon- tage des Prozessanschlusses G1A mit met- allischem Dichtkonus (Variante BA bei PTP 35) Material: AISI 316L Bestellnummer: 52005087 • Wahlweise mit Abnahmeprüfzeugnis 3.1: P01-Pxxxxxxx-00-xx-00-xx-001 Bestellnummer: 52010171 •...
  • Seite 25: Elektrischer Anschluss

    Ceraphant T PTC31, PTP31, PTP35 Zubehör Elektrischer Anschluss 6.3.1 Steckerbuchse, Anschlusskabel • Steckerbuchse M 12x1; gerade Anschluss an Gehäusestecker M 12x1 Werkstoffe: Griffkörper PA, Überwurfmutter CuZn, vernickelt Schutzart (gesteckt): IP67 P01-PMP13xxx-00-xx-00-xx-003 Bestellnummer: 52006263 • Steckerbuchse M 12x1; gewinkelt Anschluss an Gehäusestecker M 12x1 Werkstoffe: Griffkörper PBT/PA,...
  • Seite 26: Störungsbehebung

    Störungsbehebung Ceraphant T PTC31, PTP31, PTP35 Störungsbehebung Fehler und Warnungen Tritt ein Fehler im Gerät auf, so wechselt die Farbe der Status-LED von grün auf rot und die Hintergrundbeleuchtung der Digitalanzeige von weiß auf rot. In der Anzeige erscheint: • E-Code bei Fehlern. Bei Fehlermeldung ist der Messwert unsicher.
  • Seite 27: Reparatur

    Ceraphant T PTC31, PTP31, PTP35 Störungsbehebung Code Erläuterung W209 Gerät startet W210 Konfiguration geändert W212 Sensorsignal außerhalb des zugelassenen Bereichs W250 Anzahl der Schaltzyklen überschritten W270 Kurzschluss und Überlast an Ausgang 1 W280 Kurzschluss und Überlast an Ausgang 2 Reparatur Eine Reparatur ist nicht vorgesehen.
  • Seite 28: Die Wichtigsten Technischen Daten

    Die wichtigsten technischen Daten Ceraphant T PTC31, PTP31, PTP35 Die wichtigsten technischen Daten Hilfsenergie Versorgungsspannung • Gleichspannungsversion 12...30 V DC Stromaufnahme • ohne Last < 60 mA, mit Verpolungsschutz Versorgungsstörung • Verhalten bei Überspannung Das Gerät arbeitet dauerhaft bis 34 V DC ohne Schaden.
  • Seite 29: Einsatzbedingungen

    Ceraphant T PTC31, PTP31, PTP35 Die wichtigsten technischen Daten Einsatzbedingungen • Einbaulage beliebig • Eventuelle lageabhängige Nullpunktverschiebung korrigierbar; Offset: ±20 % URL Einsatzbedingungen: Umgebung • Umgebungstemperatur –40...+85 °C (kurzzeitig bis +100 °C) • Lagerungstemperatur –40...+85 °C Einsatzbedingungen: Prozess − Messstofftemperaturen •...
  • Seite 30: Gefahrgutblatt

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 31 Ceraphant T PTC31, PTP31, PTP35 Gefahrgutblatt...
  • Seite 32 www.endress.com/worldwide KA225P/00/de/09.06 71008649 FM + SGML 6.0 71008649...
