Endress+Hauser Ceraphant T PTC31 Technische Information Seite 3

Ceraphant T
Messgröße
Messbereich
Ausgangssignal
Endress+Hauser
Gleichspannungsvariante (DC)
Positives Signal am Schaltausgang der Elektronik (PNP). Hilfsenergieversorgung z.B. mit einem Messumform-
erspeisegerät.
Bevorzugt in Verbindung mit speicherprogrammierbaren Steuerungen (SPS) oder zur Ansteuerung von Relais.

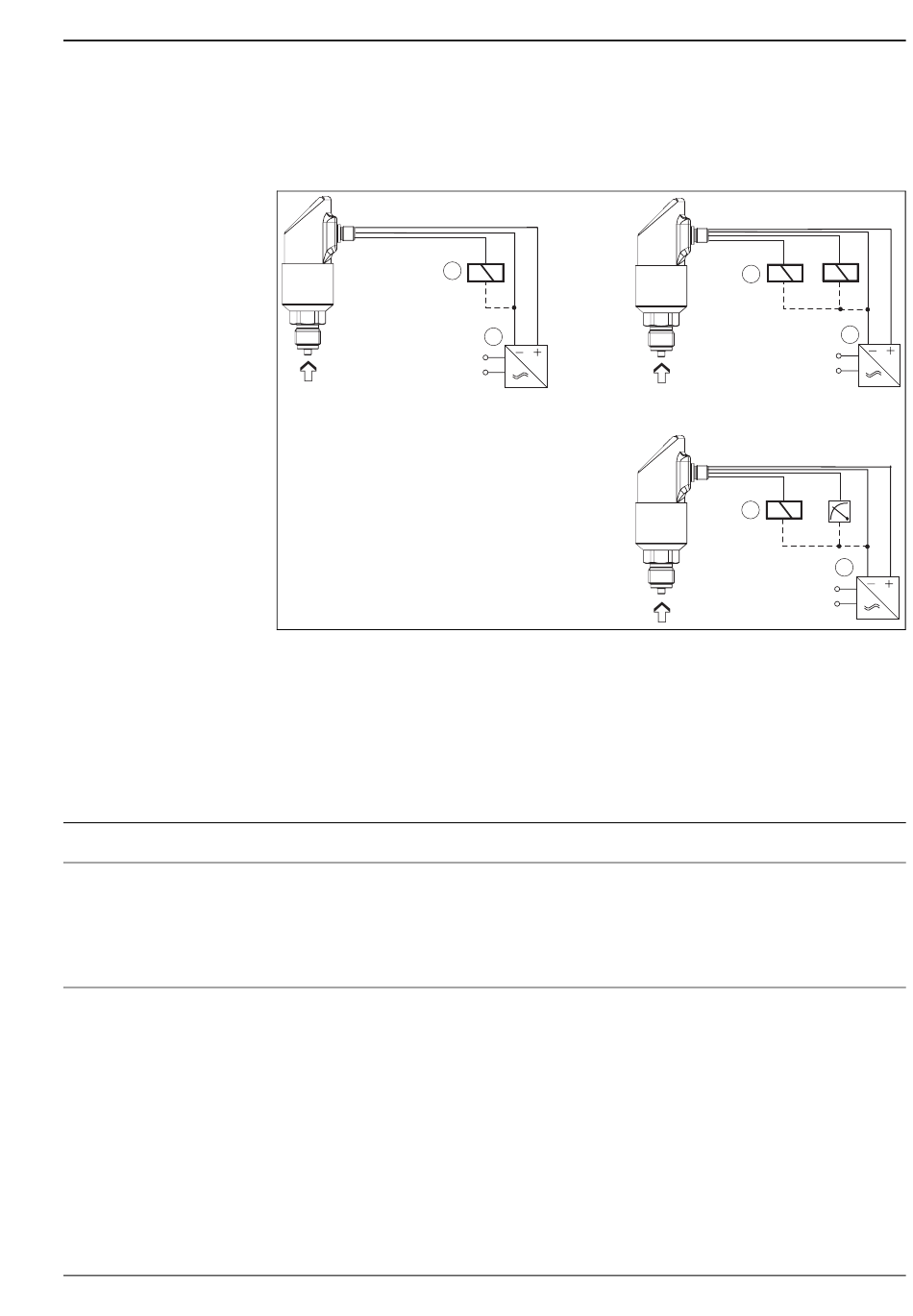

A
p
A: 1x PNP-Schaltausgang
B: 2x PNP-Schaltausgang
C: PNP-Schaltausgang mit zusätzlichem Analogausgang 4...20 mA (aktiv)
➀ Messumformerspeisegerät
➁ Last (z.B. speicherprogrammierbare Steuerung, Prozessleitsystem, Relais)
Eingangskenngrößen
Die Messgröße beim Druckschalter ist wahlweise Überdruck oder Absolutdruck.
Messbereiche bis 400 bar/6000 psi, siehe Abschnitt "Bestellinformationen".
Ausgangskenngrößen
Gleichspannungsvariante: Positives Spannungssignal (Höhe abhängig von der angelegten Speisespannung) am
Schaltausgang der Elektronik (PNP). Kurzschlussfeste Ausführung.
• 1x PNP-Schaltausgang
• 2x PNP-Schaltausgang
• PNP-Schaltausgang mit zusätzlichem aktiven Analogausgang 4...20 mA.
Analogausgang bildet den vom Sensor vorgegebenen bzw. eingestellten Messbereich kontinuierlich ab.
2
1
B
2
p
C
2
p
1
1
P01-PTx3xxxx-14-xx-xx-xx-001
3
