Einstellbereich
Schaltvermögen
Induktive Last
Ausfallsignal
Bürde
Elektrischer Anschluss
4
• Schaltausgang
Schaltpunkt (SP): 0,5...100 % in 0,1 %-Schritten (min. 1 mbar *) der oberen Sensorgrenze (URL)
Rückschaltpunkt (RSP): 0...99,5 % in 0,1 %-Schritten (min. 1 mbar *) der oberen Sensorgrenze (URL)
Mindestabstand zwischen SP und RSP: 0,5 % URL
• Analogausgang (wenn vorhanden)
Messanfang (LRV) und Messende (URV) beliebig innerhalb des Sensorbereichs (LRL - URL) einstellbar. Turn-
Down des Analogausgangs bis 4:1 der oberen Sensorgrenze (URL).
• Dämpfung: Beliebig einstellbar 0...40 s in 0,1 s-Schritten
• Werkeinstellung (wenn keine kundenspezifische Einstellung bestellt wird):
Schaltpunkt SP1: 45 %; Rückschaltpunkt RSP 1: 44,5 %;
Schaltpunkt SP 2: 55 %; Rückschaltpunkt RSP 2: 54,5 %;
Analogausgang: LRV 0 %; URV 100 %
* Bei den Messbereichen mit negativem Überdruck bis 4 bar ist der Schritt beim Einstellen des Schaltpunkts
min. 10 mbar
LRL = Lower Range Limit (untere Sensorgrenze) / URL = Upper Range Limit (obere Sensorgrenze)
LRV = Lower Range Value (Messanfang) / URV = Upper Range Value (Messende)
Gleichspannungsvariante:
≤ 250 mA; Schaltzustand AUS: I
• Schaltzustand EIN: I
a
• Schaltzyklen: >10.000.000
• Spannungsabfall PNP: ≤2 V
• Überlastsicherheit: Automatische Lastüberprüfung des Schaltstroms;
Max. kapazitive Last: 14 μF bei max. Versorgungsspannung (ohne resistive Last)
Max. Periodendauer: 0,5 s; min. t
Periodische Schutzabschaltung bei Überstrom (f = 2 Hz) und Anzeige "Warnung"
Um Funkstörungen zu vermeiden, ist eine induktive Last (Relais, Hilfsschütz, Magnetventil) nur mit direkter
Schutzschaltung (Freilaufdiode oder Kondensator) zu betreiben.
• Analogausgang:
≤3,6 mA / letzter Stromwert / ≥21,0 mA einstellbar (bei Einstellung ≥21,0 mA ist Ausgang ≥21,5 mA)
• Schaltausgänge: Im sicheren Zustand (Schalter geöffnet)
−6,5 V) / 0,022 A (Analogausgang)
Max. (V
Versorgung
Hilfsenergie

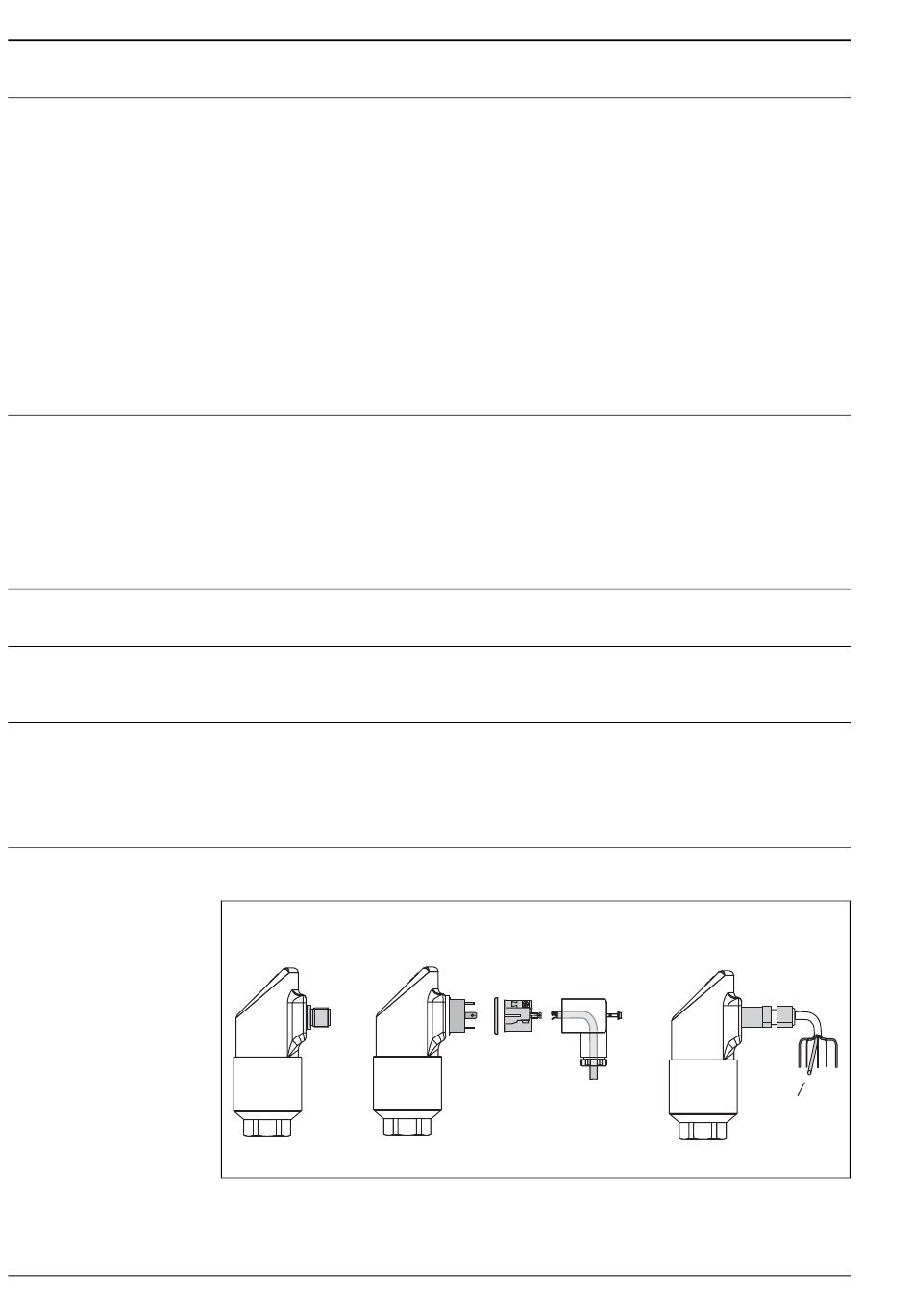

Stecker- und Kabelanschluss
M12x1
A
B
A Stecker M 12x1;
B Ventilstecker M 16x1,5 oder ½ NPT
C Kabel, 5 m lang, 5-adrig
➀ Referenzdruck-Zuführung
≤1 mA
a
: 40 μs
on
M16x1.5 / ½ NPT
Ceraphant T
5 m (16.4 ft)
C
P01-PTx3xxxx-04-xx-xx-xx-001
Endress+Hauser
