TI01573D/06/DE/02.21-00
71553959
2021-12-01

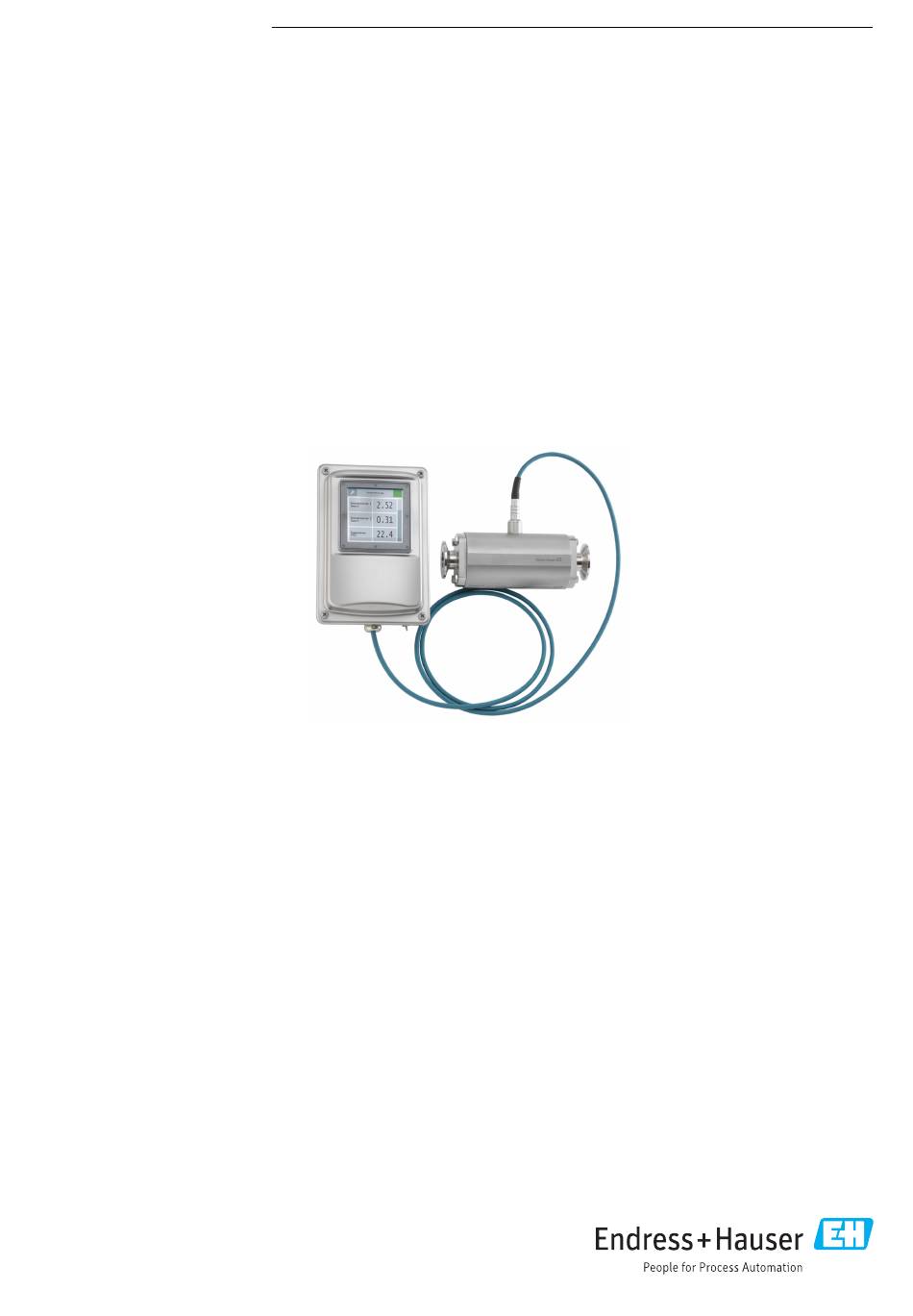

Inline-Gerät mit erstklassigem hygienischen Design – Plug and Play für
Lebensmittel- und Getränkeprozesse
Anwendungsbereich
• Der akustische Wellenleiter misst präzise und störungsfrei,
auch kleinste Änderungen werden erfasst
• Kontinuierliche Qualitätsprüfung von Getränken und in Rei-
nigungsprozessen
Geräteeigenschaften
• Nennweite: DN 25 (1")
• Genau und unabhängig von der Strömung
• Industriekonforme, leichte Montage per Hutschiene und
Rohrmontageset
• 3,5" TFT-Farb- und Touchscreen oder LED-Anzeige
• 4-20 mA, Modbus TCP
Products
Technische Information
Teqwave H
Ultraschall-Konzentrationsmessgerät
Solutions
Ihre Vorteile
• Hohe Genauigkeit und Wiederholbarkeit – Konzentrations-
berechnung mit neuesten Algorithmen
• Erfüllung hygienischer Ansprüche – leicht reinigbares Full-
bore-Design
• Uneingeschränkte Transparenz – konstante Überwachung
der Produktqualität ohne Probeentnahme
• Höchste Prozesssicherheit – zuverlässige Messung dank
robustem, wartungsfreiem Messaufnehmer
• Maßgeschneiderte Nutzung – innovatives Anwendungskon-
zept, erweiterbar für verschiedene Flüssigkeiten
