Endress+Hauser Ceraphant T PTC31 Technische Information Seite 10

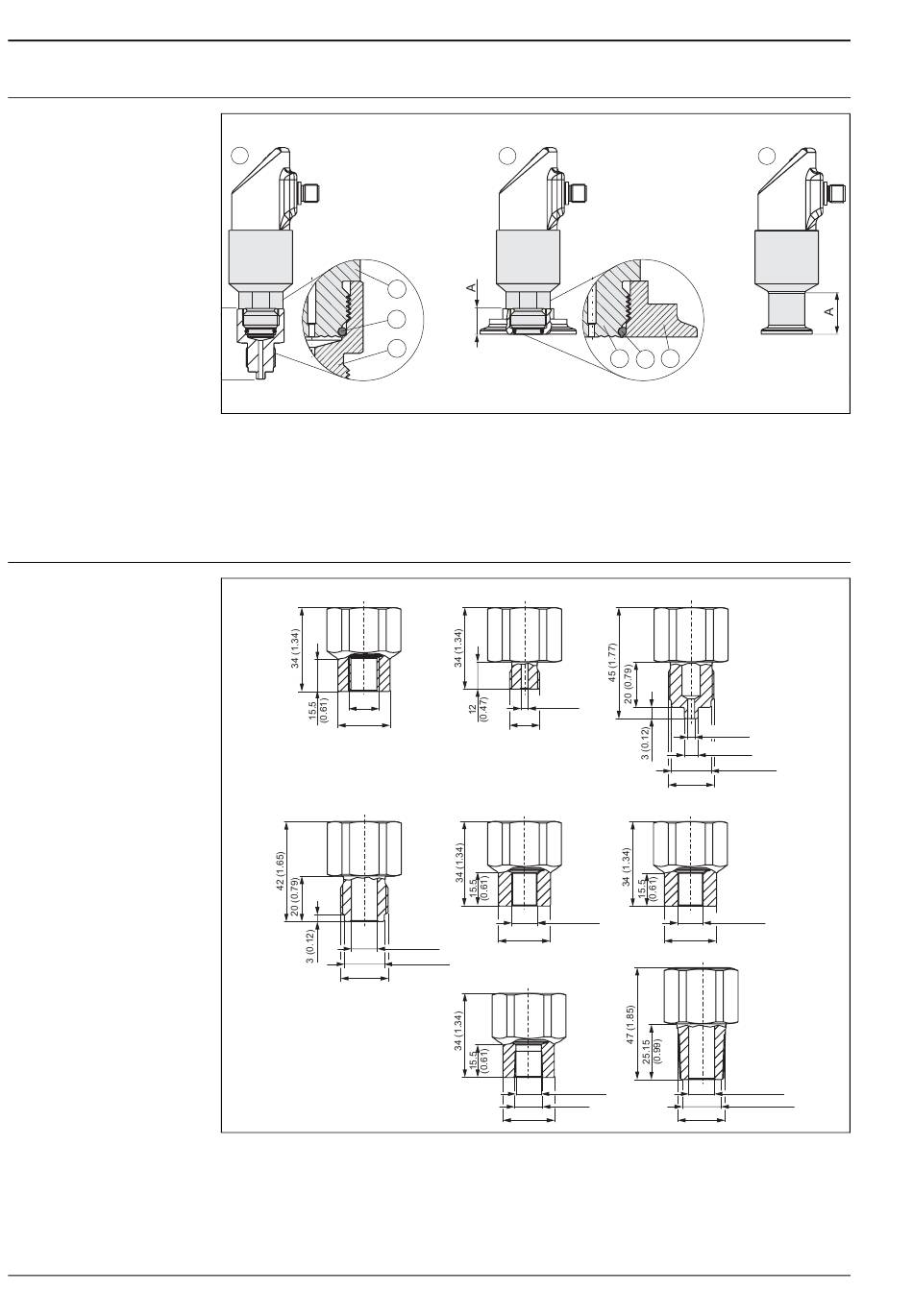

Prozessanschlüsse PTP
Sensormodul mit
metallischer
Sensormembran
Prozessanschlüsse PTP31
Gewinde-Anschlüsse
10
PTP31
1
➀ Sensormodul mit Adapter-Gewinde für Adapter mit Gewindeanschluss
➁ Sensormodul mit Adapter-Gewinde für Adapter mit Clamp- oder Hygiene-Anschluss
➂ Sensormodul mit jeweiligem Clamp- oder Hygiene-Anschluss (nur Varianten DA, BA, BB)
Detail "Dichtung": ➃ Sensormodul, ➄ Standard-O-Ring, prozessberührt, ➅ Adapter
Maß A: siehe nachstehende Maßzeichnung (Maß mit * gekennzeichnet). Bei 400 bar-Sensor siehe auch Seite 12.
AC
G1/4
Ø23 (0.9)
AF
Ø11.4 (0.45)
G1/2A
mm (inch )
Prozessanschluss-Varianten: Sensormodul mit Adapter (siehe auch Abschnitt "Bestellinformationen")
AC: Gewinde ISO 228, G¼ (innen)
AD: Gewinde ISO 228, G¼A
AE: Gewinde ISO 228, G½A
AF: Gewinde ISO 228, G½A, Bohrung 11 mm
BA: Gewinde DIN 13, M 12x1,5
CA: Gewinde 7/16-20 UNF (SAE)
PTP35
2
4
5
6
AD
Ø3 (0.12)
G1/4A
BA
M12x1.5
Ø23 (0.9)
Ø17.5 (0.69)
DA
Ø11.4 (0.45)
1/4 NPT
Ø23 (0.9)
Ceraphant T
3
4 5
6
P01-PTx3xxxx-14-xx-xx-xx-002
AE
Ø3 (0.12)
Ø6 (0.24)
Ø17.5 (0.69)
G1/2A
CA
7/16-20 UNF
Ø26 (1.02)
DD
Ø11.4 (0.45)
Ø17.3 (0.7)
1/2"NPT
P01-PTx3xxxx-06-xx-xx-xx-020
